Муфта в сборе F [6CG, HCG, HEG] — HITACHI ZW220

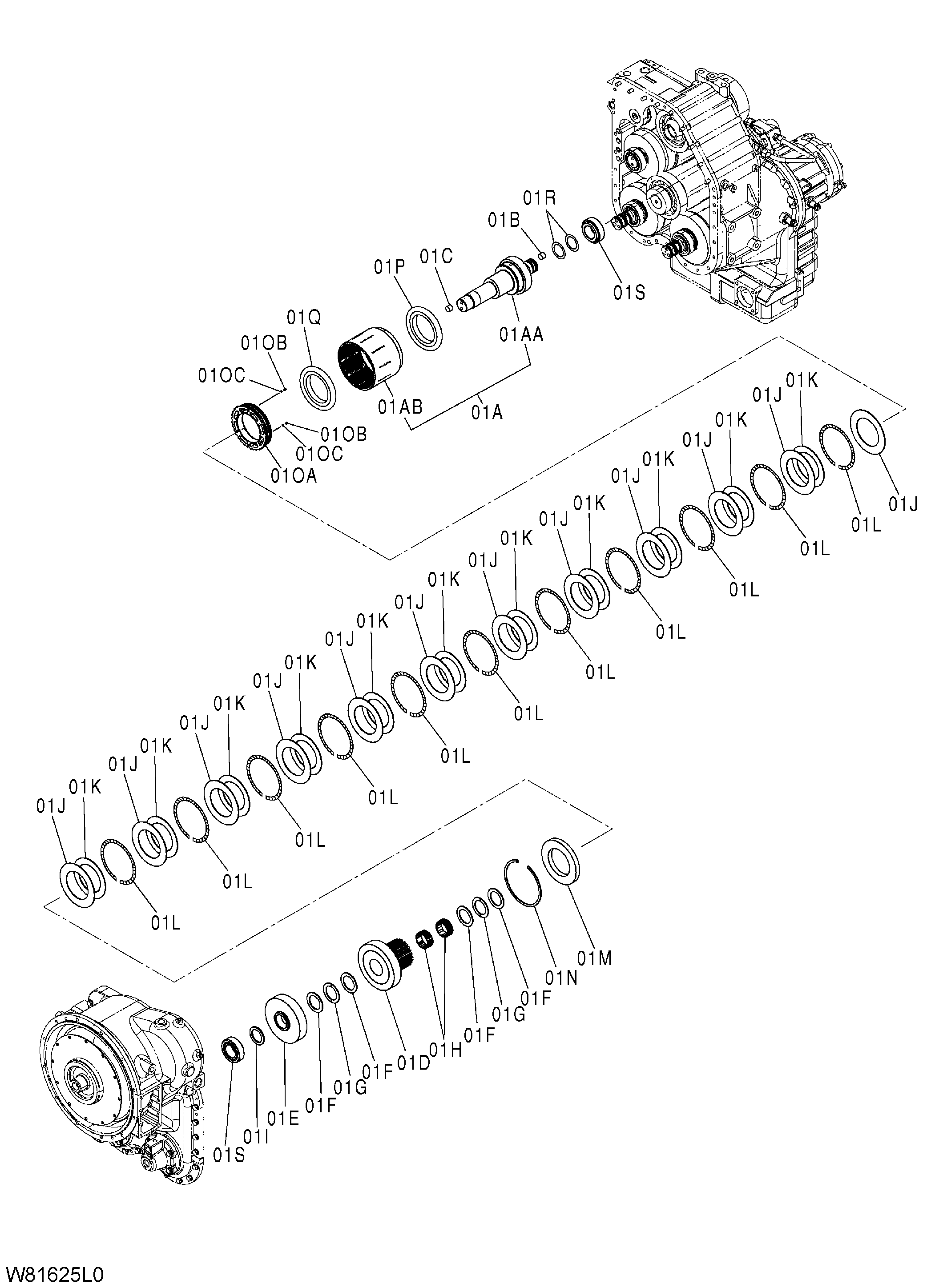

Заводская схема «Муфта в сборе F [6CG, HCG, HEG]» для HITACHI ZW220. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Муфта в сборе F [6CG, HCG, HEG] HITACHI ZW220](/catalog-drawings/73/73d27bdc-ce07-4d23-99d2-7ae72443a365.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 163G2-50001 | Трансмиссия | 1 | |
| 163G2-50002 | Трансмиссия | 1 | |
| 01A | 163J2-50251 | Вал и барабан в сборе | 1 |
| 01AA | 163J2-52401 | Вал, F-R | 1 |
| 01AB | 163J2-52481 | Барабан | 1 |
| 01B | 14813-82341 | Пробка | 1 |
| 01C | 14813-82331 | Пробка | 1 |
| 01D | 163J2-52451 | Шестерня, FWD | 1 |
| 01E | 163J2-52471 | Шестерня | 1 |
| 01F | 101K3-43331 | Упорный шайба | 4 |
| 01G | 101K3-43321 | Упорный подшипник | 2 |
| 01H | 101K3-43311 | Неедле подшипник | 2 |
| 01I | 163J2-55011 | Проставка | 1 |
| 01J | 163J2-52511 | Пластина | 12 |
| 01K | 163J2-52501 | Диск | 11 |
| 01L | 163J2-55251 замена: 163J2-55252 | Пружина, обратный | 11 |
| 01L | 163J2-55252 | Пружина, обратный | 11 |
| 01M | 163G2-52161 | Концевой пластина | 1 |
| 01N | 16832-53031 | Снапринг | 1 |
| 01O | 163J2-50271 | Поршень в сборе | 1 |
| 01OB | 163J2-54611 | Сиденье | 2 |
| 01OC | 163J2-54071 | Шарик | 2 |
| 01P | 16422-53701 | Уплотнение кольцо | 1 |
| 01Q | 16422-53741 | Уплотнение кольцо | 1 |
| 01R | 16422-52741 | Кольцо, уплотнение | 2 |
| 01S | 202S3-55511 замена: 163F2-52541 | Подшипник | 2 |
| 01S | 163F2-52541 | Подшипник | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW220 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
