Мост в сборе (F) (3/4) (TPD) — HITACHI ZW220

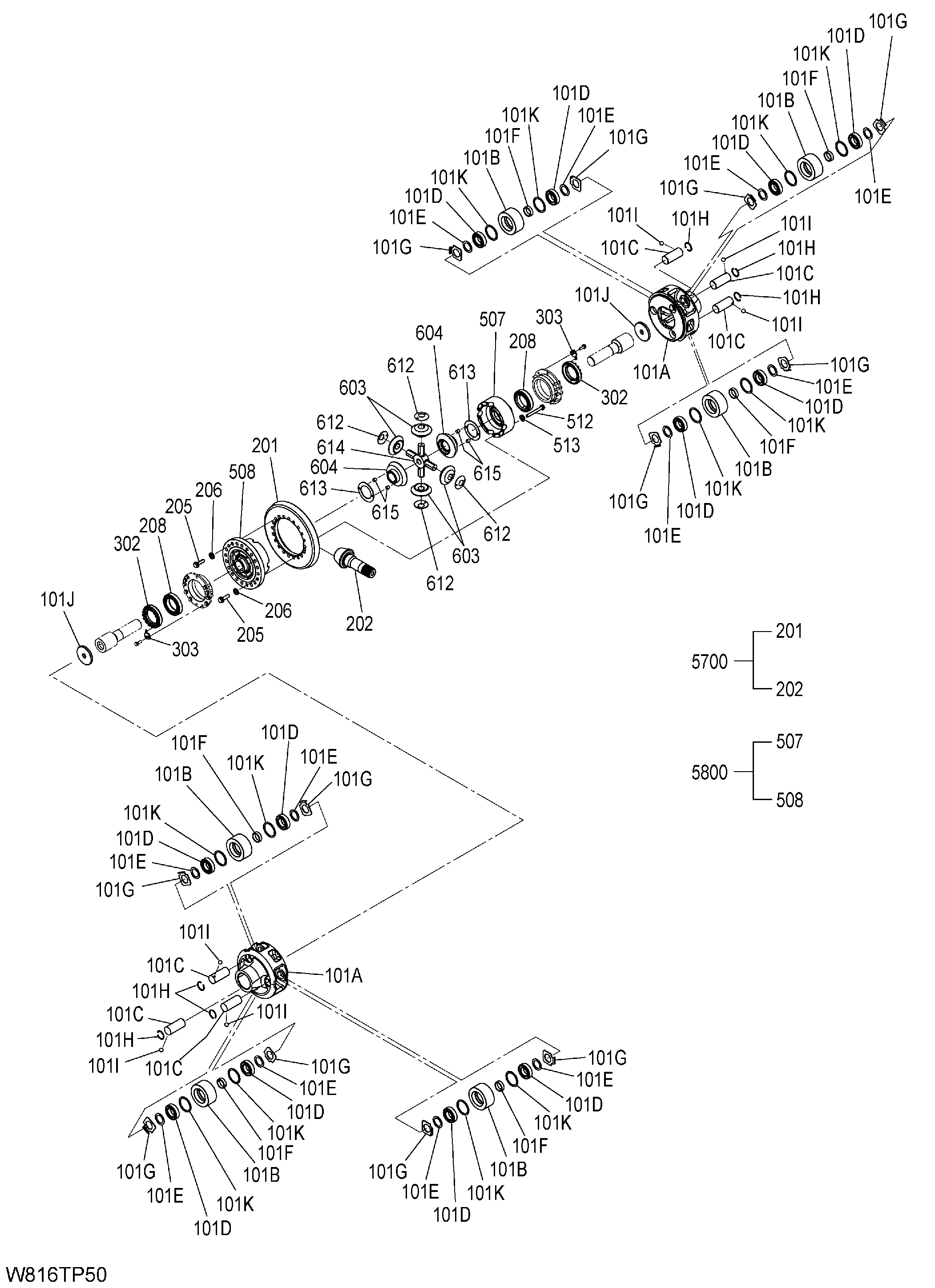

Заводская схема «Мост в сборе (F) (3/4) (TPD)» для HITACHI ZW220. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 163G3-00001 | Мост в сборе передний | 1 | |
| 101A | 163G3-02331 | Планет водило | 1 |
| 101B | 163G3-02341 | Шестерня планет | 3 |
| 101C | 163G3-02421 | Вал планет | 3 |
| 101D | 163G3-02401 | Подшипник | 6 |
| 101E | 163G3-02391 | Упорный подшипник 3.0mm | 6 |
| 101E | 163G3-02381 | Упорный подшипник 2.5mm | 6 |
| 101E | 163G3-02371 | Упорный подшипник 2.0mm | 6 |
| 101F | 163G3-02351 | Втулка | 3 |
| 101G | 163G3-02211 | Упорная шайба | 6 |
| 101H | 163G3-02411 | Стопорное кольцо | 3 |
| 101I | 03190-00012 | Шарик | 3 |
| 101J | 163G3-02181 | Фиксатор пластина | 1 |
| 101K | 02110-00090 | Стопорное кольцо | 6 |
| 205 | 01106-16060 | Болт | 20 |
| 206 | 190A3-02051 | Шайба | 20 |
| 208 | 16423-02081 | Подшипник | 2 |
| 302 | 16763-52201 | Гайка регулировка | 2 |
| 303 | 16763-52211 | Блокировка пластина | 2 |
| 512 | 01106-14120 | Болт | 12 |
| 513 | 16263-52101 | Шайба | 12 |
| 603 | 16603-53151 | Шестерня ведущая шестерня | 4 |
| 604 | 16603-53141 | Шестерня боковой | 2 |
| 612 | 16763-52281 | Упорная шайба | 4 |
| 613 | 16603-53201 | Упорная шайба | 2 |
| 614 | 16763-52061 | Спидер | 1 |
| 615 | 10060-12041 | Палец | 4 |
| 5700 | 163G3-57041 | Комплект шестерня | 1 |
| 5700 | 163G3-57042 | Комплект шестерня | 1 |
| 5800 | 163G3-57051 | Комплект дифф корпус | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW220 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
