Основные гидролинии(2) — HITACHI ZW220

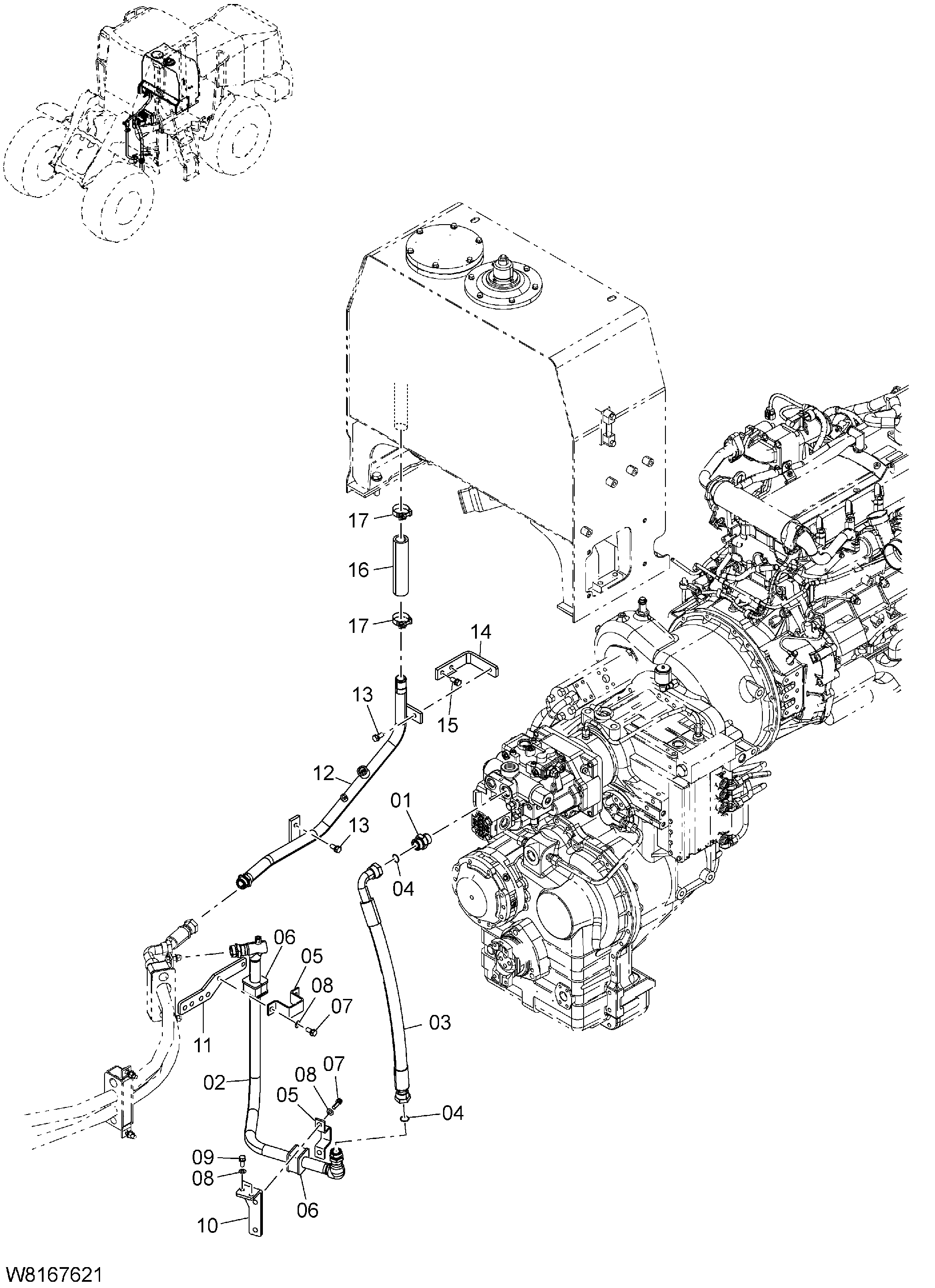

Заводская схема «Основные гидролинии(2)» для HITACHI ZW220. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | HLA853188 | Адаптер | 1 |
| 01A | 03320-00290 | Уплотнительное кольцо | 1 |
| 02 | 263G7-60472 замена: 263G7-60473 | Трубка в сборе | 1 |
| 02 | 263G7-60473 | Трубка в сборе | 1 |
| 03 | 263G7-63531 замена: 263G7-63741 | Шланг | 1 |
| 03 | 263G7-63741 | Шланг | 1 |
| 04 | HL4187328 | Уплотнительное кольцо | 2 |
| 05 | 263G7-63171 | Хомут в сборе | 2 |
| 06 | 263G7-63591 | Резиновая прокладка | 2 |
| 07 | 01116-12020 | Болт | 4 |
| 08 | 02011-00012 | Шайба | 6 |
| 09 | 01116-12025 | Болт | 2 |
| 10 | 263G7-63641 | Пластина | 1 |
| 11 | 263G7-63631 | Пластина | 1 |
| 12 | 263G7-60352 | Трубка в сборе | 1 |
| 13 | 01183-12025 | Болт с шайбой | 2 |
| 14 | 263G7-62812 | Пластина | 1 |
| 15 | 01183-12025 | Болт с шайбой | 2 |
| 16 | 26197-62101 замена: 263G7-63651 | Резиновый шланг | 1 |
| 16 | 263G7-63651 | Резиновый шланг | 1 |
| 17 | HL4296063 | Хомут шланга | 2 |
| 17 | HL4296061 | Хомут шланга | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW220 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
