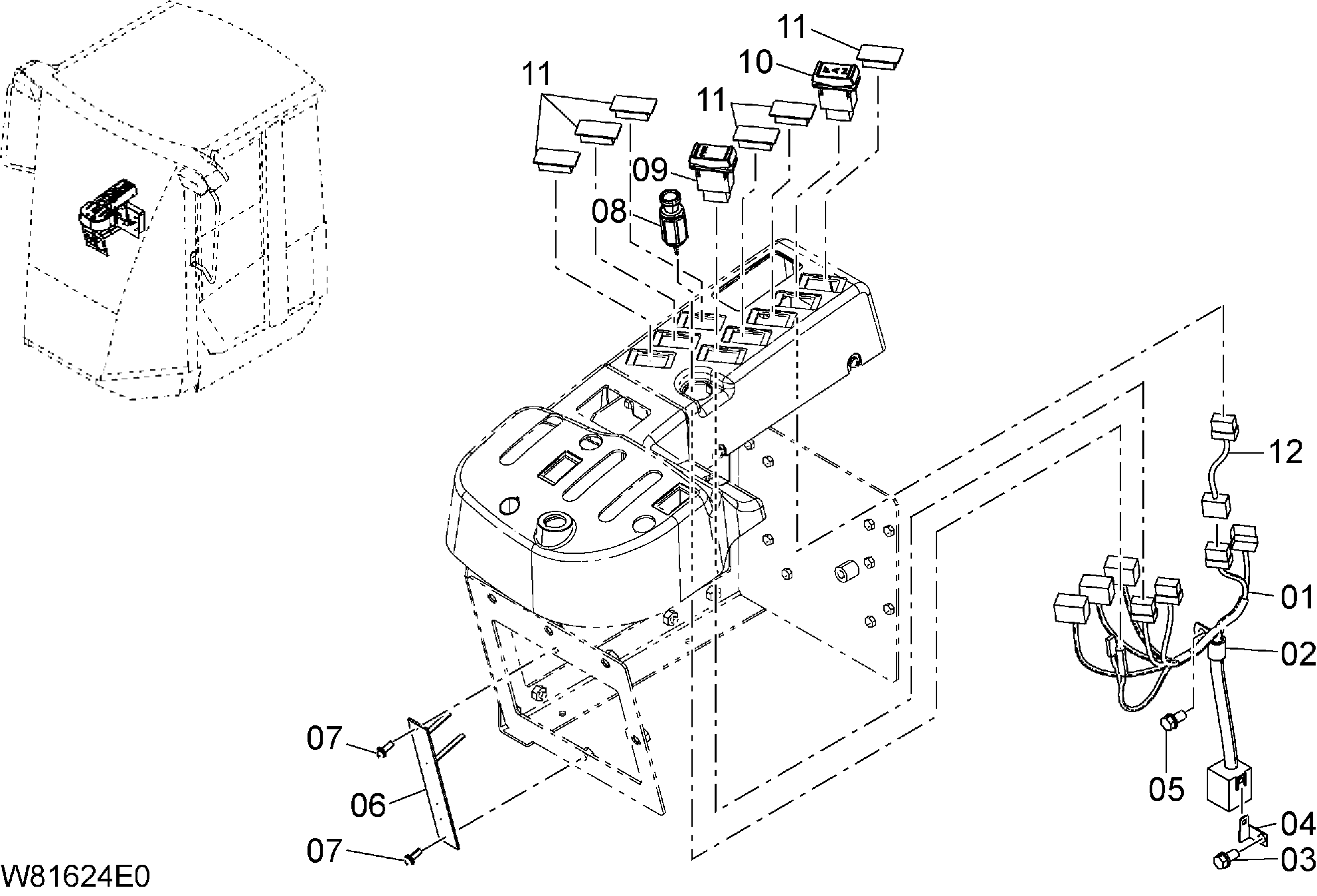

Электрический(правый консоль)[6CG, HCG, HEG] — HITACHI ZW220
Заводская схема «Электрический(правый консоль)[6CG, HCG, HEG]» для HITACHI ZW220. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Электрический(правый консоль)[6CG, HCG, HEG] HITACHI ZW220](/catalog-drawings/72/722928d5-078d-4682-a80f-879cb7e6122b.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263G2-42061 | Жгут проводов боковой консоль | 1 |
| 01 | 263G2-42062 | Жгут проводов боковой консоль | 1 |
| 02 | 263G2-43261 | Хомут | 1 |
| 03 | 01183-10020 | Болт с шайбой | 1 |
| 04 | HL4418301 | Кронштейн | 1 |
| 05 | 01183-10020 | Болт с шайбой | 1 |
| 06 | 263G2-40611 | Кронштейн | 1 |
| 07 | 01033-06020 | Винт с шайбой | 2 |
| 08 | HL4357862 | Лигхтер | 1 |
| 09 | 263G2-43591 | Выключатель | 1 |
| 09 | 263G2-43592 | Выключатель | 1 |
| 10 | 263G2-43621 | Выключатель | 1 |
| 10 | 263G2-43622 замена: 263G2-43623 | Выключатель | 1 |
| 10 | 263G2-43623 | Выключатель | 1 |
| 11 | HL4620283 | Колпачок | 6 |
| 12 | 263G2-44851 | Провод жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW220 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
