Трансмиссия (9/22) [6CG, HCG, HEG] — HITACHI ZW220
Заводская схема «Трансмиссия (9/22) [6CG, HCG, HEG]» для HITACHI ZW220. Каталожные номера деталей, позиции, применяемость и запрос цены.

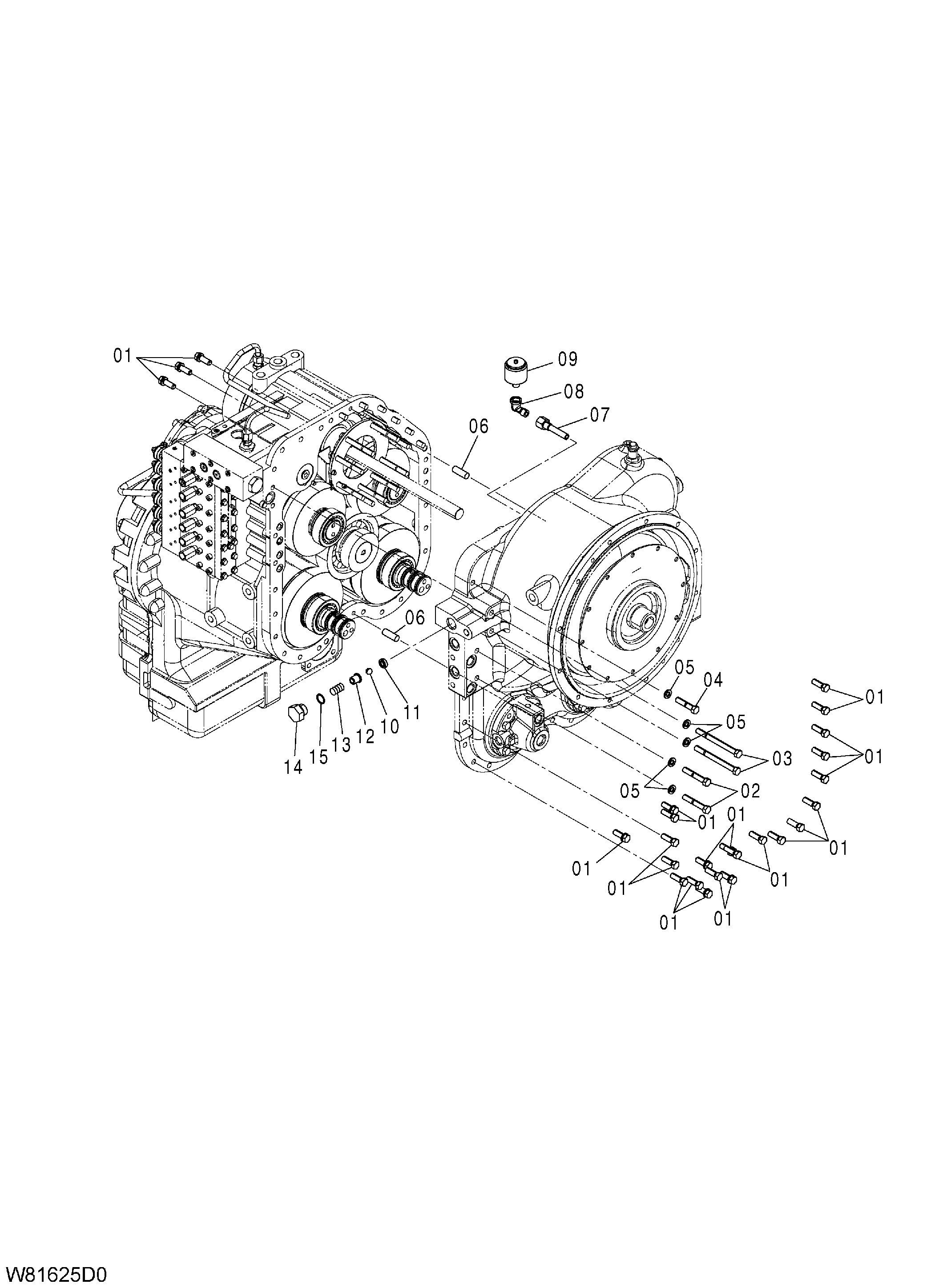

![Схема Трансмиссия (9/22) [6CG, HCG, HEG] HITACHI ZW220](/catalog-drawings/03/0398cf6d-98f7-4ceb-9b3b-44df845b88a9.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 163G2-50001 | Трансмиссия | 1 | |
| 163G2-50002 | Трансмиссия | 1 | |
| 01 | 01183-12035 | Болт и шайба | 25 |
| 02 | 01110-12070 | Болт | 2 |
| 03 | 01110-12130 | Болт | 2 |
| 04 | 01110-12055 | Болт | 1 |
| 05 | 02010-00012 | Шайба SP | 5 |
| 06 | 02212-10032 | Палец | 2 |
| 07 | 16792-52211 | Втулка | 1 |
| 08 | 04012-00303 | Угловой штуцер 90° | 1 |
| 09 | 16903-02713 | Воздушный сапун | 1 |
| 09 | 16903-02714 | Воздушный сапун | 1 |
| 10 | 03190-00018 | Шарик | 1 |
| 11 | 163G2-52261 | Сиденье | 1 |
| 12 | 163G2-52251 | Лист, пружина | 1 |
| 13 | 163G2-52271 | Пружина | 1 |
| 14 | 16603-02511 | Пробка | 1 |
| 15 | 03320-00240 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW220 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
