Поворотный гидроцилиндр(ANP002, SAP002, ANP001, SAP001) — HITACHI ZW220

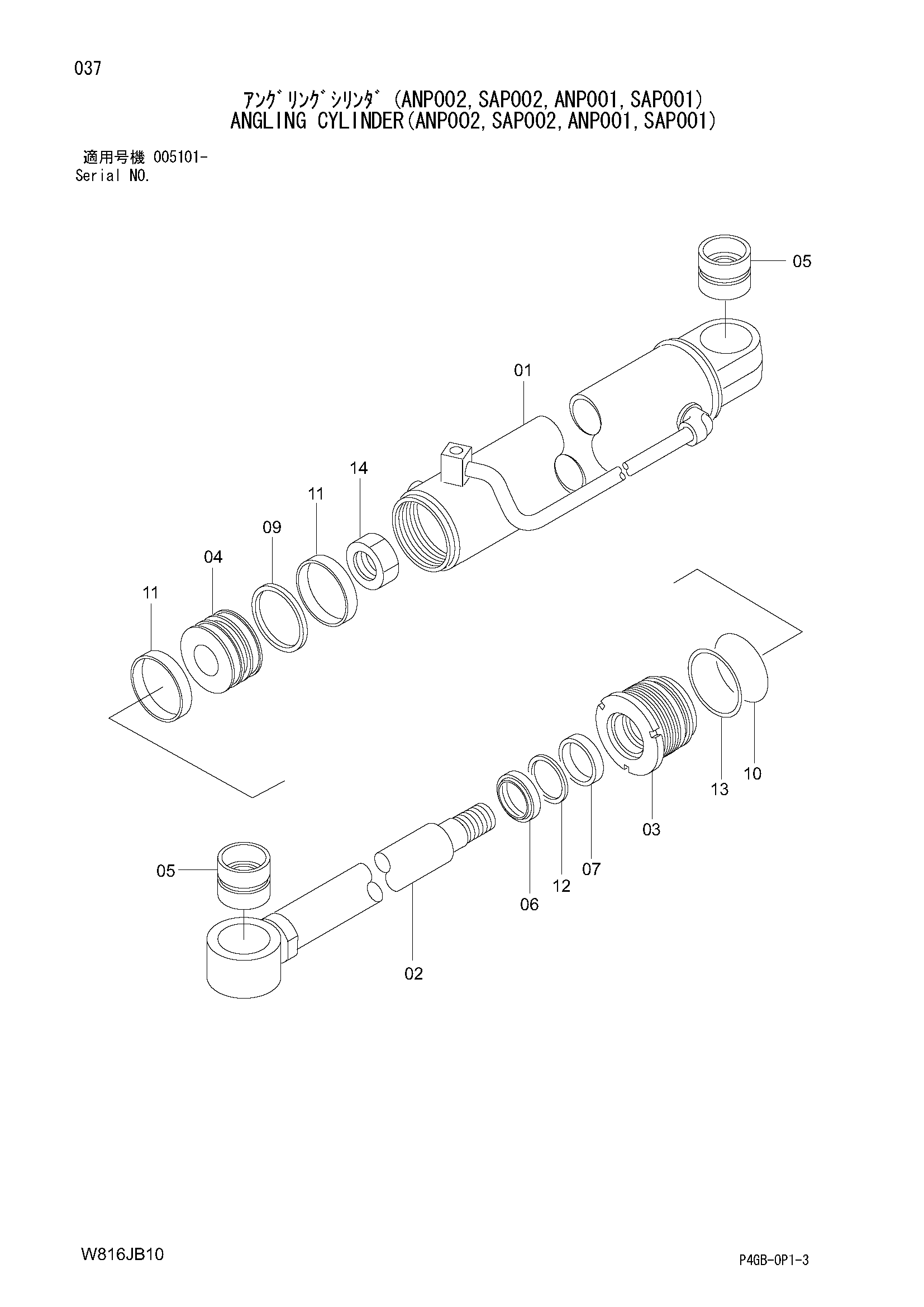

Заводская схема «Поворотный гидроцилиндр(ANP002, SAP002, ANP001, SAP001)» для HITACHI ZW220. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 563G0-51111 | Гидроцилиндр в сборе RH | 1 | |
| 563G0-51101 | Гидроцилиндр в сборе LH | 1 | |
| 01 | 563G0-57131 | Гидроцилиндр RH | 1 |
| 01 | 563G0-57001 | Гидроцилиндр LH | 1 |
| 02 | 563G0-57011 | Шток, поршень | 1 |
| 03 | 563G0-57021 | Втулка | 1 |
| 04 | 563G0-57031 | Поршень | 1 |
| 05 | 563G0-57041 | Втулка | 2 |
| 06 | 563G0-57051 | Уплотнение, пыль | 1 |
| 07 | 563G0-57061 | Манжета | 1 |
| 09 | 563G0-57071 | Уплотнение поршень | 1 |
| 10 | 563G0-57081 | Уплотнительное кольцо | 1 |
| 11 | 563G0-57091 | Износостойкое кольцо | 2 |
| 12 | 563G0-57101 | Кольцо задний UP | 1 |
| 13 | 563G0-57111 | Кольцо задний UP | 1 |
| 14 | 563G0-57121 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW220 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
