Кабина(4)(SCB002) — HITACHI ZW220

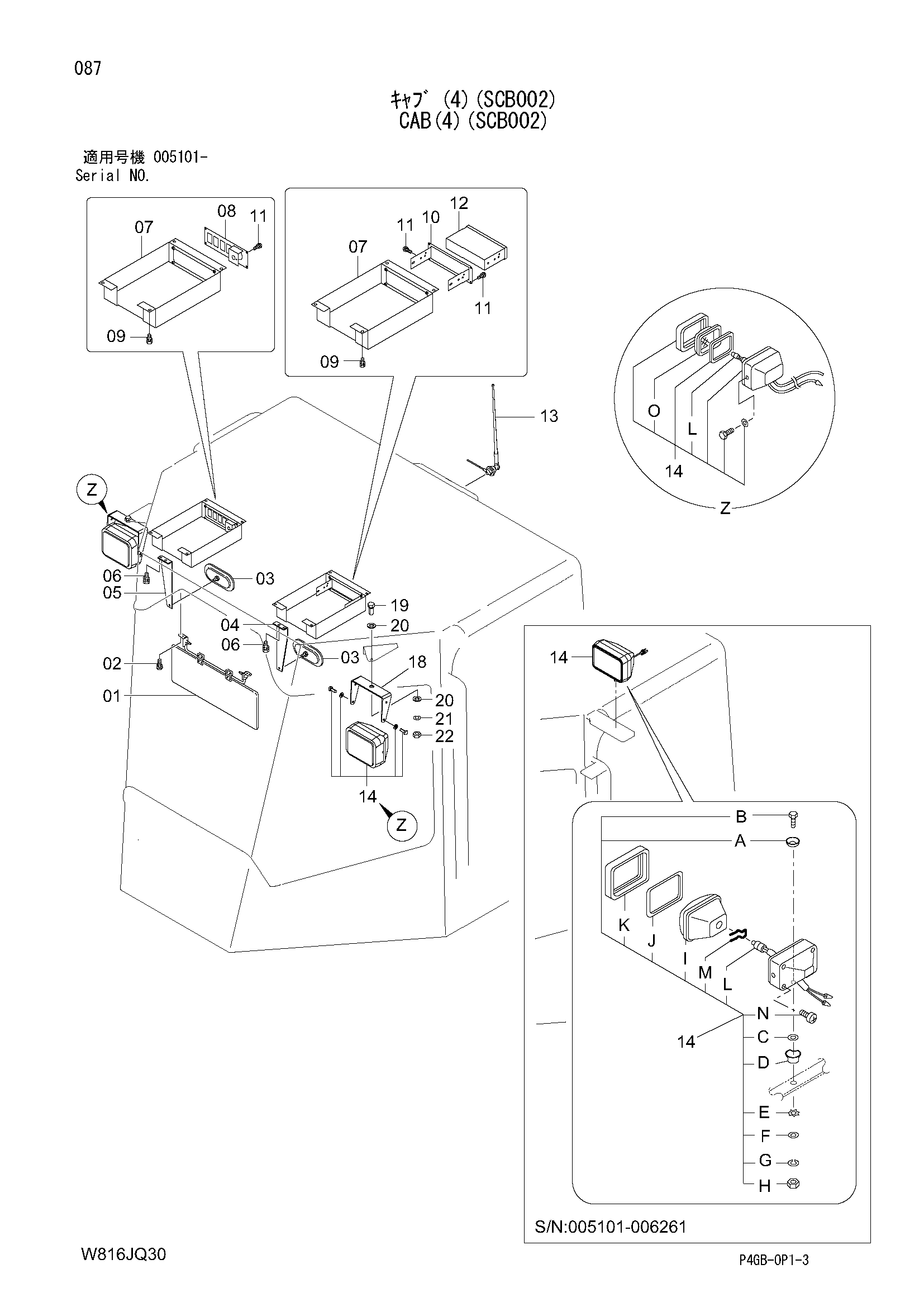

Заводская схема «Кабина(4)(SCB002)» для HITACHI ZW220. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 28836-73441 | SUN висор | 1 |
| 02 | 01033-05016 | Винт с шайбой | 4 |
| 03 | 26099-13091 | Зеркало | 2 |
| 04 | 56190-73321 | Кронштейн LH | 1 |
| 05 | 56190-73331 | Кронштейн RH | 1 |
| 06 | 01183-08016 | Болт с шайбой | 4 |
| 07 | 268E6-72692 | Крышка | 2 |
| 08 | 268E6-72762 | Кронштейн | 1 |
| 09 | 01033-06016 | Винт с шайбой | 8 |
| 10 | 56190-58201 | Кронштейн | 1 |
| 11 | 01033-05012 | Винт с шайбой | 12 |
| 12 | HL4645229 | Радио | 1 |
| 13 | 263G6-74431 | Антенна | 1 |
| 14 | HL4336570 | Фонарь воркинг | 2 |
| 14 | HL4274478 | Головка фонарь | 2 |
| 14A | 26612-42311 | Пластина | 1 |
| 14B | 26612-42271 | Болт | 1 |
| 14C | 26612-42291 | Шайба | 1 |
| 14D | 26612-42281 | Втулка | 1 |
| 14G | 02010-00014 | Шайба | 1 |
| 14H | 01400-00014 | Гайка | 1 |
| 14I | 26832-47001 | Фонарь блок | 1 |
| 14L | 26612-42251 | Лампа(24V 70W) | 1 |
| 14L | HL4285648 | Лампа | 1 |
| 14M | 26612-42261 | Пружина | 1 |
| 14N | 26612-42301 | Винт | 4 |
| 14O | HL4285646 | Рассеиватель | 1 |
| 15 | 01183-10020 | Болт | 4 |
| 16 | 01401-00010 | Гайка | 2 |
| 17 | 02000-00010 | Шайба | 14 |
| 18 | 563G2-42701 | Кронштейн | 2 |
| 19 | 01110-12030 | Болт | 2 |
| 20 | 02000-00012 | Шайба | 4 |
| 21 | 02010-00012 | Шайба | 2 |
| 22 | 01401-00012 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW220 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
