Поворотный плуг(1-2)(ANP002) — HITACHI ZW220

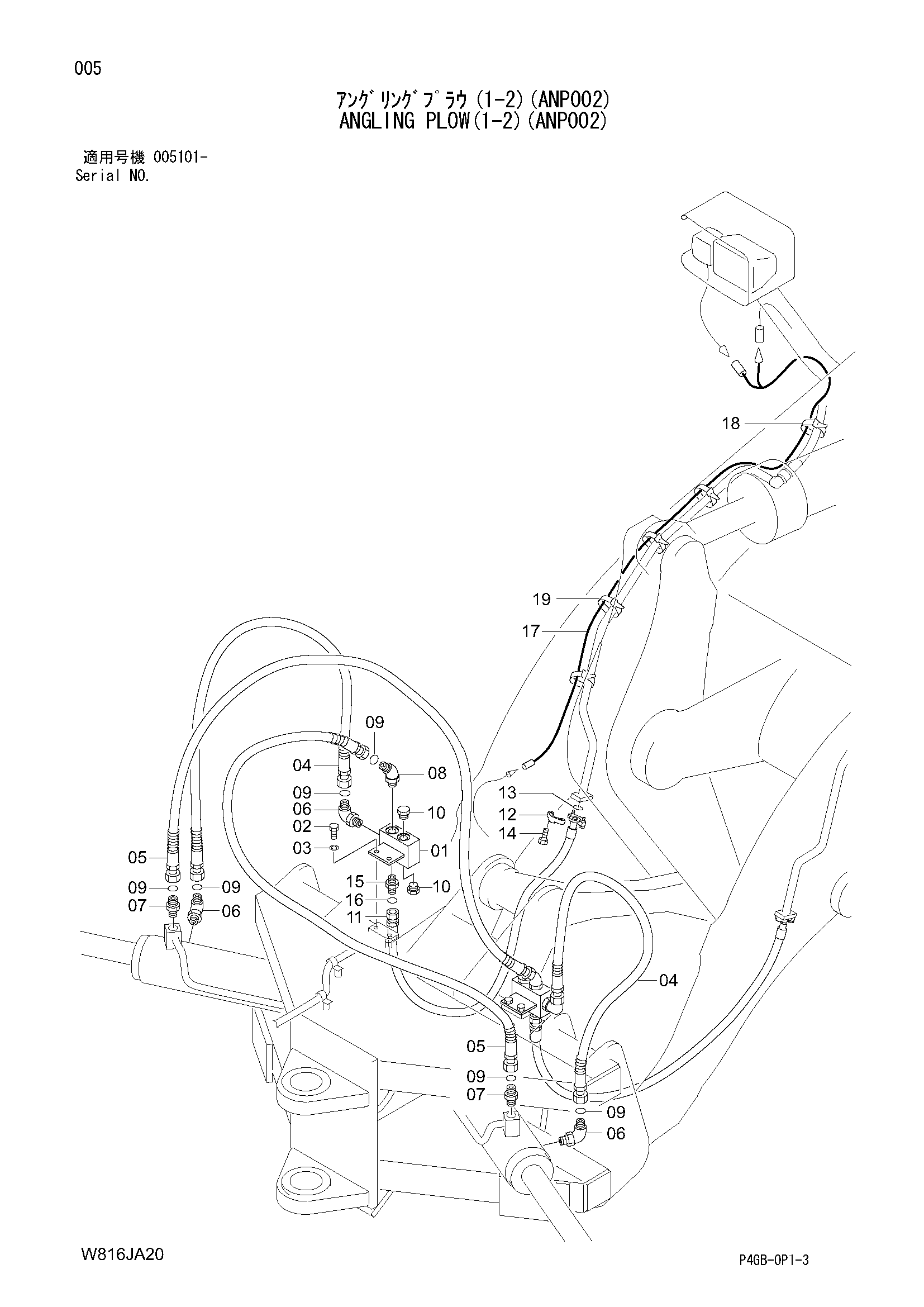

Заводская схема «Поворотный плуг(1-2)(ANP002)» для HITACHI ZW220. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 563G0-60211 | Поворотный плуг | 1 | |
| 01 | 563G0-62391 | Блок | 2 |
| 02 | 01183-10025 | Болт с шайбой | 4 |
| 03 | 02000-00010 | Шайба | 4 |
| 04 | 563G0-62071 | Шланг | 2 |
| 05 | 563G0-62381 | Шланг | 2 |
| 06 | HLA853344 | Угловой штуцер | 4 |
| 06A | 03320-00180 | Уплотнительное кольцо | 1 |
| 07 | HLA853144 | Адаптер | 2 |
| 07A | 03320-00180 | Уплотнительное кольцо | 1 |
| 08 | HLA853244 | Угловой штуцер | 2 |
| 08A | 03320-00180 | Уплотнительное кольцо | 1 |
| 09 | HL4138938 | Уплотнительное кольцо | 8 |
| 10 | HLA885004 | Пробка | 6 |
| 10A | 03320-00180 | Уплотнительное кольцо | 1 |
| 11 | 563G0-62412 | Шланг | 2 |
| 12 | 26607-62561 | Разъёмный фланец | 4 |
| 13 | 26607-62621 | Уплотнительное кольцо | 2 |
| 14 | 01116-10030 | Болт | 8 |
| 15 | HLA853144 | Адаптер | 2 |
| 15A | 03320-00180 | Уплотнительное кольцо | 1 |
| 16 | HL4138938 | Уплотнительное кольцо | 2 |
| 17 | 563G0-62471 | Жгут проводов | 1 |
| 18 | HL4441695 | Зажим | 10 |
| 19 | 04913-11100 | Инсхулокк | 15 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW220 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
