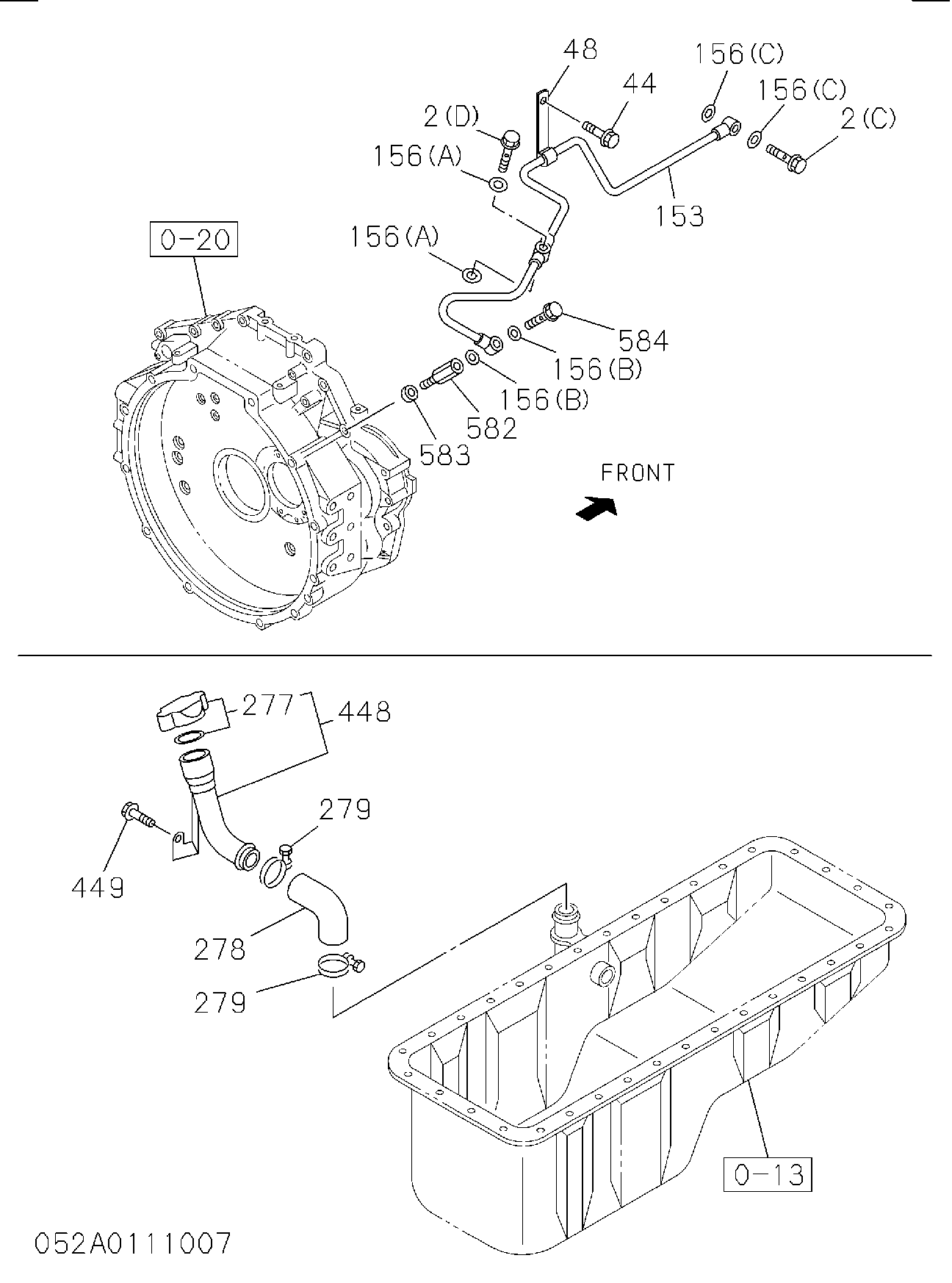

052: Масляные и вакуумные трубопроводы двигателя — HITACHI ZW220
Заводская схема «052: Масляные и вакуумные трубопроводы двигателя» для HITACHI ZW220. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 002(A) | 1096752290 | Болт проушина, масляный трубка | 1 |
| 002(B) | 8971499950 | Болт проушина, масляный трубка | 1 |
| 002(B) | 8980378230 | Болт проушина, масляный трубка | 1 |
| 002(C) | 1096750860 | Болт проушина, масляный трубка | 1 |
| 002(D) | 8972578260 | Болт проушина, масляный трубка | 1 |
| 003(A) | 8973311371 | Прокладка проушина болт, масляный трубка | 1 |
| 003(B) | 9095714100 | Прокладка проушина болт, масляный трубка | 2 |
| 040(A) | 0280808400 | Болт масляный трубка | 2 |
| 040(A) | 0280508400 | Болт масляный трубка | 2 |
| 040(B) | 0286808250 | Болт масляный трубка | 2 |
| 040(B) | 0286508250 | Болт масляный трубка | 2 |
| 044 | 0280808140 | Болт зажим, масляный трубка | 4 |
| 048 | 9095246850 | Зажим масляный трубка | 1 |
| 048 | 0952346850 | Зажим масляный трубка | 1 |
| 063 | 8980070002 | Трубка масляный, турбокомпрессор подающий | 1 |
| 135 | 0911502100 | Гайка зажим | 1 |
| 135 | 0911802100 | Гайка зажим | 1 |
| 147 | 8943906411 | Прокладка масляный трубка TO турбокомпрессор | 1 |
| 149 | 1133139492 | Трубка масляный обратный, турбокомпрессор | 1 |
| 150 | 8943946710 | Прокладка масляный трубка TO C/BL | 1 |
| 153 | 1133140591 | Трубка масляный, C/BL TO PTO | 1 |
| 156(A) | 1096300820 | Прокладка проушина соединение, масляный трубка | 2 |
| 156(B) | 1096300840 | Прокладка проушина соединение, масляный трубка | 2 |
| 156(C) | 1096300850 | Прокладка проушина соединение, масляный трубка | 2 |
| 277 | 1117500120 | Колпачок масляный заливная горловина | 1 |
| 278 | 1093610701 | Шланг резиновый, масляный заливная горловина | 1 |
| 279 | 9099155121 | Зажим резиновый шланг | 2 |
| 448 | 1117402731 | Заливная горловина масляный | 1 |
| 449 | 0280808120 | Болт масляный заливная горловина | 2 |
| 449 | 0280508120 | Болт масляный заливная горловина | 2 |
| 582 | 8944725830 | Адаптер масляный трубка | 1 |
| 583 | 8944725841 | Прокладка адаптер | 1 |
| 584 | 1096750810 | Болт адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW220 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
