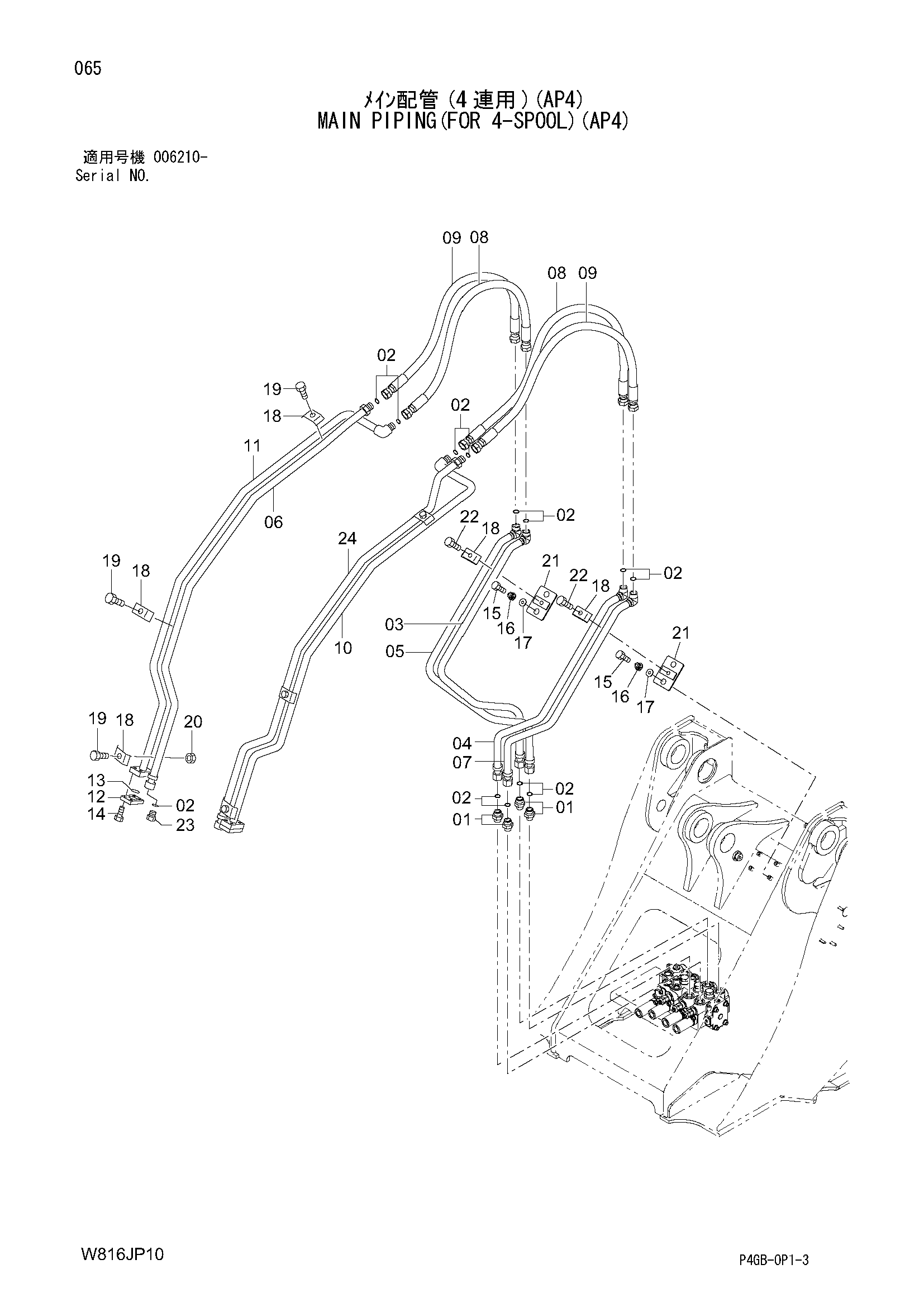

Основные гидролинии(для 4-золотник)(AP4) — HITACHI ZW220
Заводская схема «Основные гидролинии(для 4-золотник)(AP4)» для HITACHI ZW220. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | HLA853166 | Адаптер | 4 |
| 01A | 03320-00240 | Уплотнительное кольцо | 1 |
| 02 | HL4187308 | Уплотнительное кольцо | 14 |
| 03 | 563G7-60052 | Трубка | 1 |
| 04 | 563G7-60072 | Трубка | 1 |
| 05 | 563G7-60062 | Трубка | 1 |
| 06 | 563G0-52201 | Трубка | 1 |
| 07 | 563G7-60082 | Трубка | 1 |
| 08 | 563J7-62001 | Шланг | 2 |
| 09 | 563J7-62101 | Шланг | 2 |
| 10 | 563G7-60031 | Трубка | 1 |
| 11 | 563G7-60041 | Трубка | 1 |
| 12 | 563H7-62161 | Пластина фланец | 2 |
| 13 | 26607-62621 | Уплотнительное кольцо | 2 |
| 14 | 01116-10030 | Болт | 8 |
| 15 | 01183-10040 | Болт с шайбой | 4 |
| 16 | 26407-32001 | Резиновый крепление | 4 |
| 17 | 02000-00010 | Шайба | 4 |
| 17 | 26606-52721 | Шайба | 4 |
| 18 | HL4189859 | Хомут | 8 |
| 19 | 01183-12065 | Болт с шайбой | 6 |
| 20 | 01401-00012 | Гайка | 2 |
| 21 | 563F7-62051 | Кронштейн | 2 |
| 22 | 01183-12070 | Болт с шайбой | 2 |
| 23 | HL4204882 | Пробка | 2 |
| 24 | 563G0-52191 | Трубка | 1 |
