Охлаждение устройство детали — HITACHI ZW220

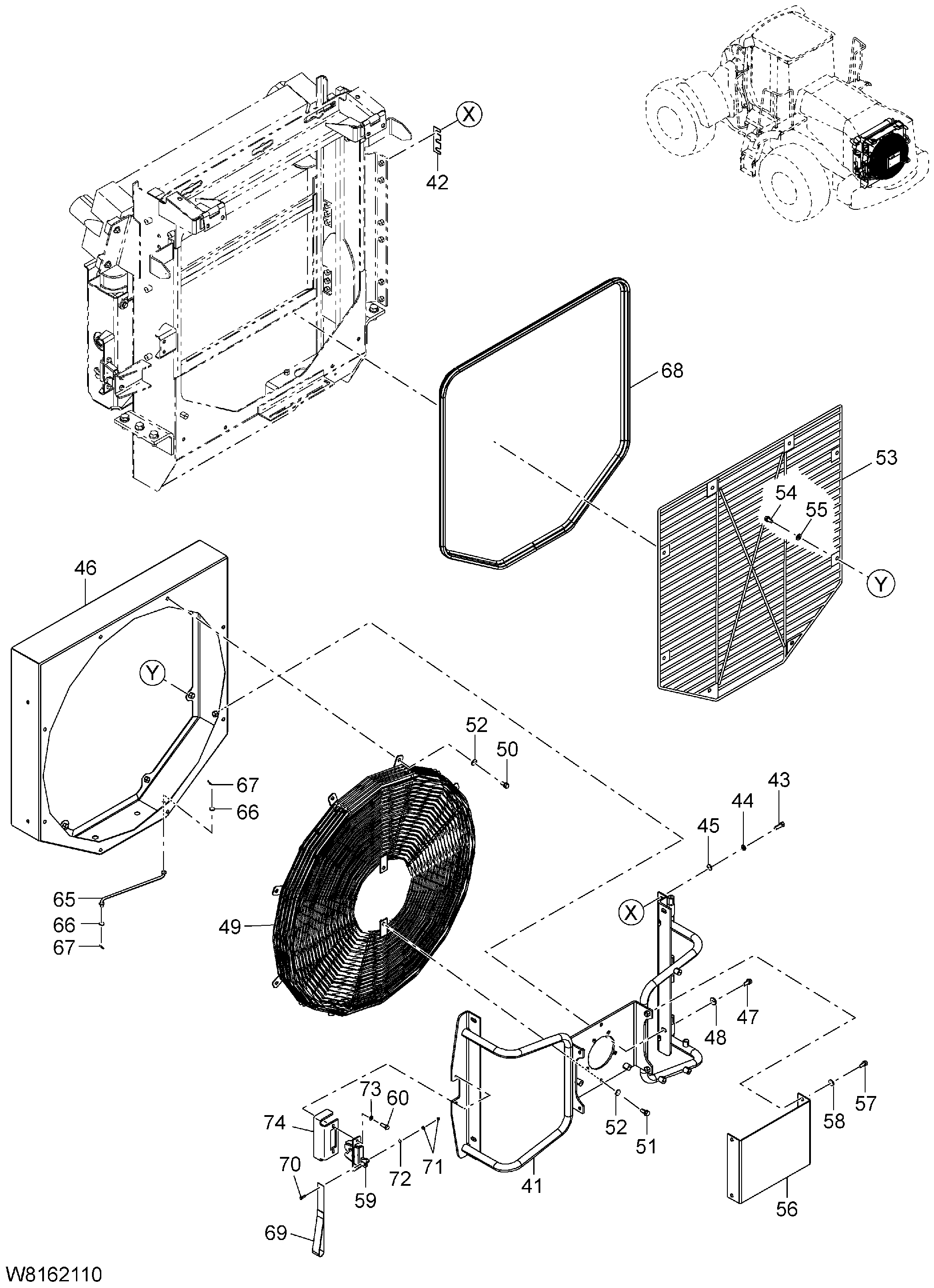

Заводская схема «Охлаждение устройство детали» для HITACHI ZW220. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 41 | 263G2-10121 | Кронштейн в сборе | 1 |
| 42 | 263G2-13451 | Проставка 2.3mm | 7 |
| 43 | 01116-10030 | Болт | 6 |
| 44 | 02011-00010 | Шайба | 6 |
| 45 | 02000-00010 | Шайба | 6 |
| 46 | 263G2-10131 | Схроуд в сборе | 1 |
| 47 | 01183-10025 | Болт с шайбой | 4 |
| 48 | 26091-12081 | Шайба | 4 |
| 49 | 263G2-10191 | Вентилятор защита в сборе | 1 |
| 50 | 01183-10020 | Болт с шайбой | 8 |
| 51 | 01183-10025 | Болт с шайбой | 2 |
| 52 | 02000-00010 | Шайба | 10 |
| 53 | 263G2-10111 замена: 263G2-10251 | Защита в сборе | 1 |
| 53 | 263G2-10251 замена: 263G2-10271 | Защита в сборе | 1 |
| 53 | 263G2-10271 | Защита в сборе | 1 |
| 54 | 01183-10020 | Болт с шайбой | 8 |
| 55 | 02000-00010 | Шайба | 8 |
| 56 | 263G2-13291 | Крышка | 1 |
| 57 | 01183-10025 | Болт с шайбой | 4 |
| 58 | 02000-00010 | Шайба | 4 |
| 59 | 263G2-10201 | Защёлка в сборе | 1 |
| 60 | 01183-08025 | Болт с шайбой | 2 |
| 60 | 01106-08030 | Болт | 2 |
| 65 | 263G2-10151 | Шток в сборе | 1 |
| 66 | 02000-00008 | Шайба | 2 |
| 67 | 26067-42081 | Палец стопорный | 2 |
| 68 | 263G2-13381 замена: 263G2-12721 | Стрип веатхер | 1 |
| 68 | 263G2-12721 | Стрип веатхер | 1 |
| 69 | 263G2-13711 | Нейлоновый лента | 1 |
| 70 | 01033-05025 | Винт с шайбой | 1 |
| 71 | 01400-00005 | Гайка | 2 |
| 72 | 02000-00005 | Шайба | 1 |
| 73 | 02011-00008 | Шайба | 2 |
| 74 | 263G2-14321 | Пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW220 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
