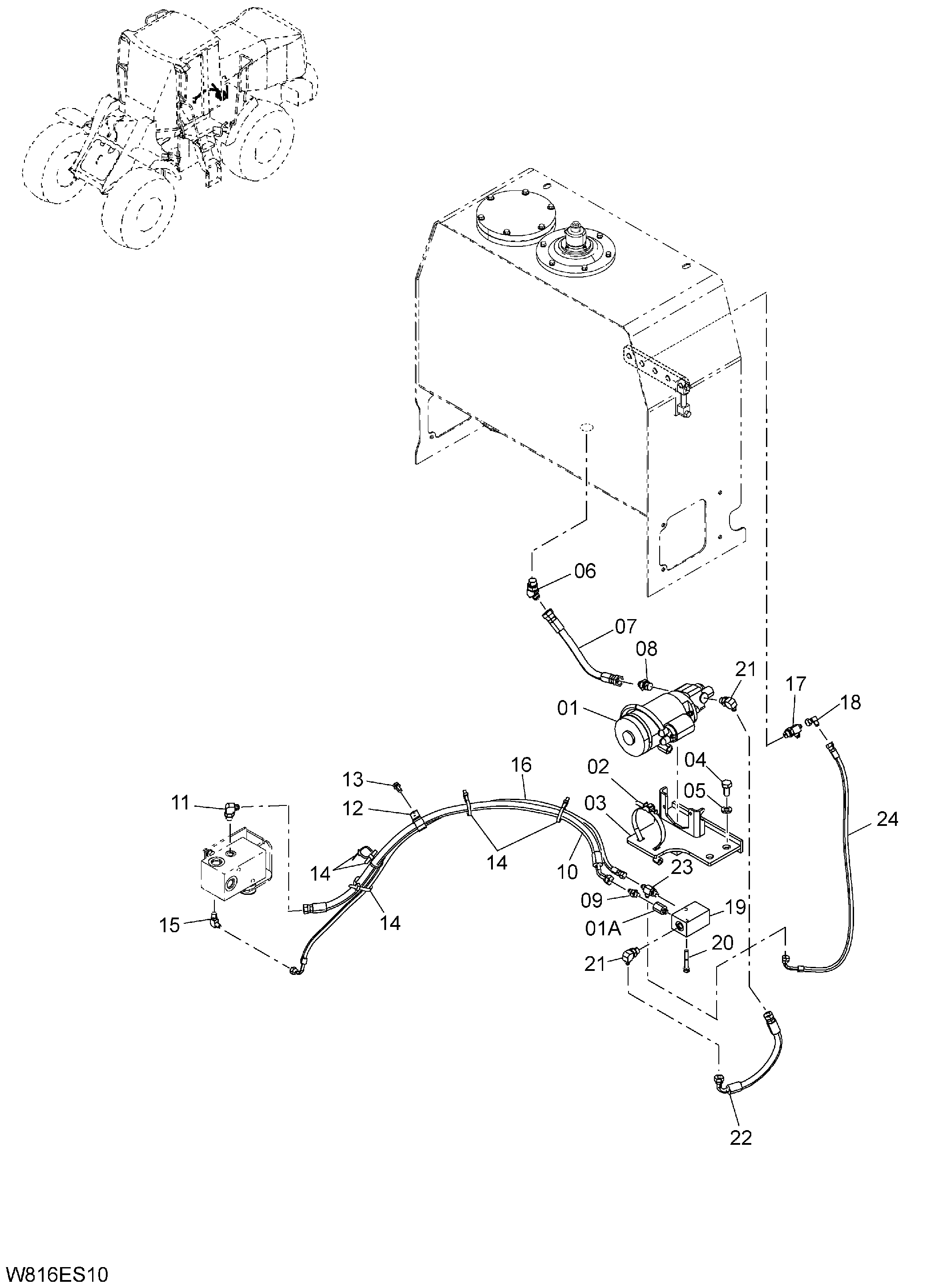

Аварийный рулевое управление(1-1)(ES) — HITACHI ZW220
Заводская схема «Аварийный рулевое управление(1-1)(ES)» для HITACHI ZW220. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263G4-52071 замена: 263G4-52072 | Насос аварийный | 1 |
| 01 | 263G4-52072 | Насос аварийный STR | 1 |
| 01A | 263G4-57251 | Обратный клапан в сборе | 1 |
| 01AA | 03320-00140 | Уплотнительное кольцо | 1 |
| 02 | 56700-52101 | Лента | 1 |
| 03 | 263G4-50211 | Кронштейн в сборе | 1 |
| 04 | 01110-16030 | Болт | 2 |
| 05 | 02010-00016 | Пружинная шайба | 2 |
| 06 | HLA852244 | Угловой штуцер | 1 |
| 06A | 03320-00180 | Уплотнительное кольцо | 1 |
| 07 | 263G4-52461 | Шланг в сборе | 1 |
| 08 | HLA852144 | Адаптер | 1 |
| 08A | 03320-00180 | Уплотнительное кольцо | 1 |
| 09 | HLA852123 | Адаптер | 1 |
| 09A | 03320-00110 | Уплотнительное кольцо | 1 |
| 10 | 263H4-52171 | Шланг в сборе | 1 |
| 11 | HLA852333 | Угловой штуцер | 1 |
| 11A | 03320-00140 | Уплотнительное кольцо | 1 |
| 12 | 263G2-43431 | Хомут | 1 |
| 13 | 01183-10020 | Болт с шайбой | 1 |
| 14 | 04913-11200 | Инсулокк | 2 |
| 14 | 04913-11200 | Инсулокк | 5 |
| 15 | HLA852322 | Угловой штуцер | 1 |
| 15A | 03320-00110 | Уплотнительное кольцо | 1 |
| 16 | 263H7-42191 | Шланг в сборе | 1 |
| 17 | HLA852432 | Тройник | 1 |
| 17A | 03320-00140 | Уплотнительное кольцо | 1 |
| 18 | HL4346096 | Унион S | 1 |
| 19 | HL4475647 | Блок | 1 |
| 20 | 01183-10060 | Болт с шайбой | 2 |
| 21 | HLA852333 | Угловой штуцер | 2 |
| 21A | 03320-00140 | Уплотнительное кольцо | 1 |
| 22 | 263G4-52661 | Шланг в сборе | 1 |
| 23 | HLA852422 | Тройник | 1 |
| 23A | 03320-00110 | Уплотнительное кольцо | 1 |
| 24 | 263G4-52651 | Шланг в сборе | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW220 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
