Рулевое управление трубопроводы(5) — HITACHI ZW220

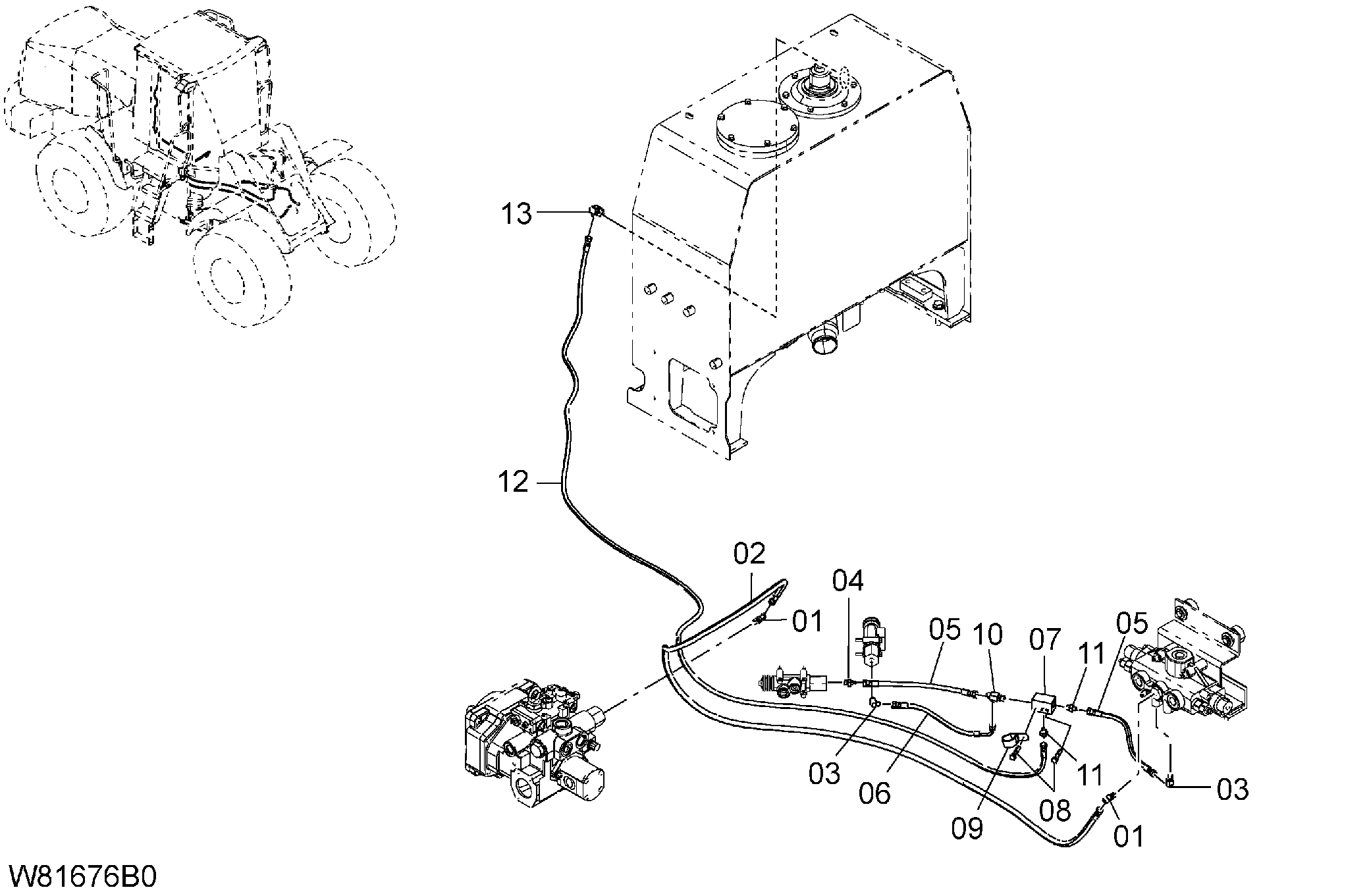

Заводская схема «Рулевое управление трубопроводы(5)» для HITACHI ZW220. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | HLA852322 | Угловой штуцер | 2 |
| 01A | 03320-00110 | Уплотнительное кольцо | 1 |
| 02 | 263G4-52431 | Шланг в сборе | 1 |
| 03 | HLA852322 | Угловой штуцер | 2 |
| 03A | 03320-00110 | Уплотнительное кольцо | 1 |
| 04 | HLA852122 | Адаптер | 1 |
| 04A | 03320-00110 | Уплотнительное кольцо | 1 |
| 05 | 263G4-52231 | Шланг в сборе | 2 |
| 06 | 263G4-52241 | Шланг в сборе | 1 |
| 07 | 263G4-52131 | Блок | 1 |
| 08 | 01183-10050 | Болт с шайбой | 2 |
| 09 | 263G2-43341 | Хомут | 1 |
| 10 | HLA852422 | Тройник | 1 |
| 10A | 03320-00110 | Уплотнительное кольцо | 1 |
| 11 | HLA852122 | Адаптер | 2 |
| 11A | 03320-00110 | Уплотнительное кольцо | 1 |
| 12 | 263G4-52261 | Шланг в сборе | 1 |
| 13 | HLA852332 | Угловой штуцер | 1 |
| 13A | 03320-00140 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW220 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
