Двигатель[6CG, HCG, HEG] — HITACHI ZW220

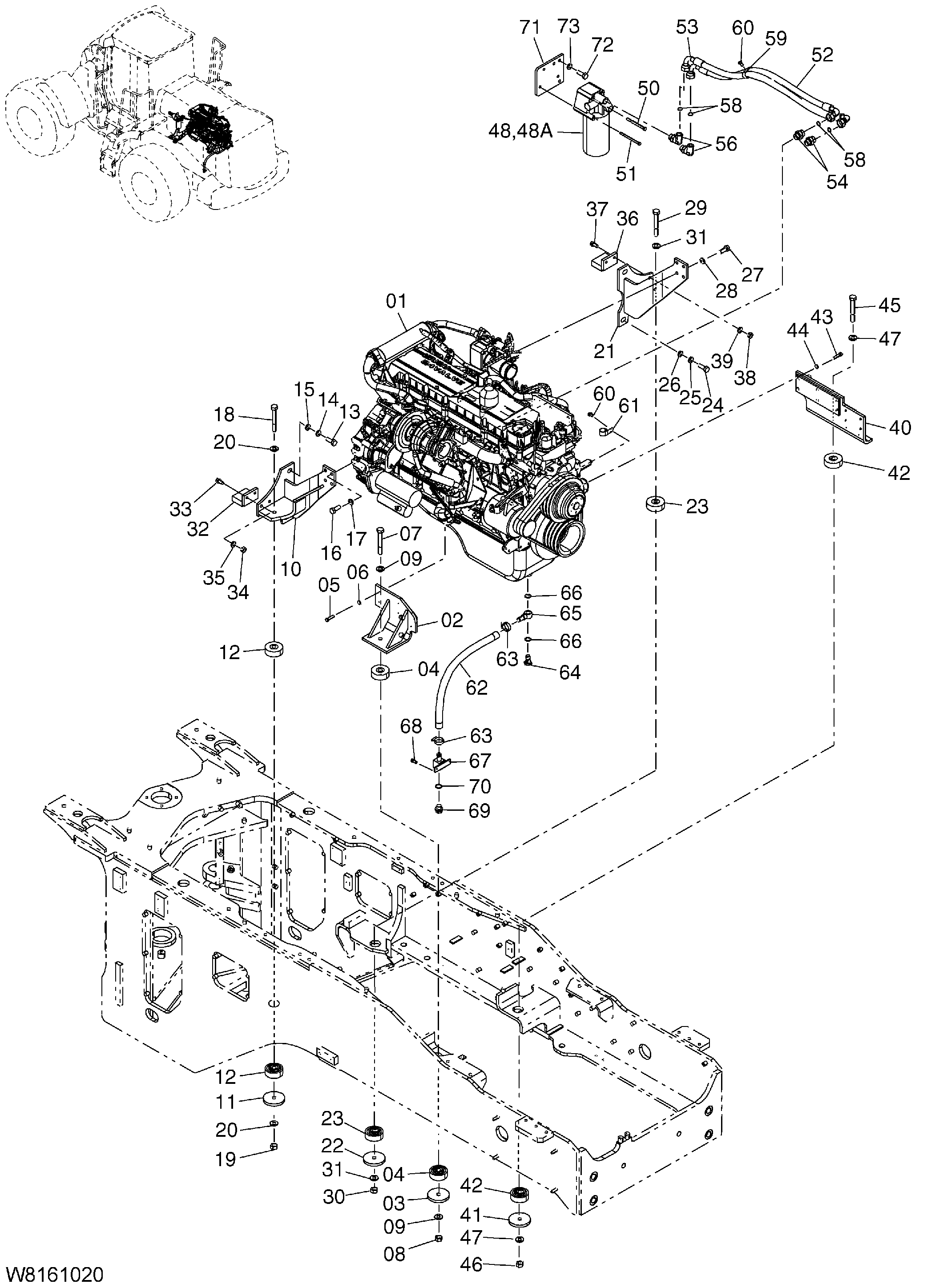

Заводская схема «Двигатель[6CG, HCG, HEG]» для HITACHI ZW220. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Двигатель[6CG, HCG, HEG] HITACHI ZW220](/catalog-drawings/83/83c21b7a-38c6-4951-b06b-a7a7a83f3eb6.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263G1-02001 | Двигатель | 1 |
| 01A | 263G1-07121 | Ремень вентилятор | 1 |
| 01B | 263G1-07061 | Генератор | 1 |
| 01C | 263G1-07111 | Датчик | 1 |
| 01D | 263G1-07151 | Датчик угла | 1 |
| 01E | 263G1-07131 | Датчик термостатический | 1 |
| 01F | 263G1-07141 | Датчик давления | 1 |
| 01G | 263G1-07031 | Датчик давления | 1 |
| 01H | 263G1-07101 | Выключатель термостатический | 1 |
| 01I | 263G1-07071 | Жгут проводов | 1 |
| 01J | 263G1-07081 | Датчик термостатический | 1 |
| 01K | 263G1-07041 | Стертер | 1 |
| 02 | 263G1-00021 | Кронштейн LH | 1 |
| 03 | 263G1-02161 | Пластина | 1 |
| 04 | HL4622543 | Крепление резиновый | 2 |
| 05 | 01116-10040 | Болт | 6 |
| 06 | 02011-00010 | Шайба | 6 |
| 07 | 01116-18125 | Болт | 1 |
| 08 | 01401-50018 | Гайка | 1 |
| 09 | 26063-02131 | Шайба | 2 |
| 10 | 263G1-00121 | Кронштейн LH | 1 |
| 11 | 263G1-02161 | Пластина | 1 |
| 12 | HL4629781 | Крепление резиновый | 2 |
| 13 | 01116-20045 | Болт | 2 |
| 14 | 02011-00020 | Шайба | 2 |
| 15 | 26323-02001 | Шайба | 2 |
| 16 | 01116-12040 | Болт | 4 |
| 17 | 02011-00012 | Шайба | 4 |
| 18 | 01116-18125 | Болт | 1 |
| 19 | 01401-50018 | Гайка | 1 |
| 20 | 26063-02131 | Шайба | 2 |
| 21 | 263G1-00131 | Кронштейн RH | 1 |
| 22 | 263G1-02161 | Пластина | 1 |
| 23 | HL4629781 | Крепление резиновый | 2 |
| 24 | 01116-20045 | Болт | 2 |
| 25 | 02011-00020 | Шайба | 2 |
| 26 | 26323-02001 | Шайба | 2 |
| 27 | 01116-12040 | Болт | 4 |
| 28 | 02011-00012 | Шайба | 4 |
| 29 | 01116-18125 | Болт | 1 |
| 30 | 01401-50018 | Гайка | 1 |
| 31 | 26063-02131 | Шайба | 2 |
| 32 | 263G1-00141 | Проставка | 1 |
| 33 | 01116-12050 | Болт | 2 |
| 34 | 01401-10012 | Гайка | 2 |
| 35 | 02011-00012 | Шайба | 2 |
| 36 | 263G1-00141 | Проставка | 1 |
| 37 | 01116-12050 | Болт | 2 |
| 38 | 01401-10012 | Гайка | 2 |
| 39 | 02011-00012 | Шайба | 2 |
| 40 | 263G1-00031 | Кронштейн RH | 1 |
| 41 | 263G1-02161 | Пластина | 1 |
| 42 | HL4622543 | Резиновая прокладка | 2 |
| 43 | 01116-10040 | Болт | 6 |
| 44 | 02011-00010 | Шайба | 6 |
| 45 | 01116-18125 | Болт | 1 |
| 46 | 01401-50018 | Гайка | 1 |
| 47 | 26063-02131 | Шайба | 2 |
| 48 | 263G1-02361 | Масляный фильтр | 1 |
| 48A | 263G1-07011 | Элемент | 1 |
| 50 | 01110-10110 | Болт | 2 |
| 51 | 01110-10140 | Болт | 2 |
| 52 | 263G1-02331 | Шланг | 1 |
| 53 | 263G1-02341 | Шланг | 1 |
| 54 | HL4473871 | Адаптер | 2 |
| 54A | HL4153103 | Уплотнительное кольцо | 1 |
| 56 | HL4473870 | Угловой штуцер | 2 |
| 56A | HL4153103 | Уплотнительное кольцо | 1 |
| 58 | HL4430912 | Уплотнительное кольцо | 4 |
| 59 | 263G2-43461 | Зажим | 1 |
| 60 | 01183-10016 | Болт | 2 |
| 61 | 263G2-43331 | Хомут | 1 |
| 62 | 263G1-02171 | Шланг | 1 |
| 63 | 24067-62281 | Хомут | 2 |
| 64 | 26401-02031 | Болт проушина | 1 |
| 65 | 26401-02021 | Соединение проушина | 1 |
| 66 | 26401-02041 | Манжета | 2 |
| 67 | 26401-02081 | Адаптер | 1 |
| 68 | 01183-10020 | Болт | 2 |
| 69 | 26401-02051 | Пробка | 1 |
| 70 | 26401-02061 | Манжета | 1 |
| 71 | 263G1-00151 | Кронштейн | 1 |
| 72 | 01183-10025 | Болт | 2 |
| 73 | 02010-00010 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW220 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
