Трансмиссия (21/22) [6CG, HCG, HEG] — HITACHI ZW220
Заводская схема «Трансмиссия (21/22) [6CG, HCG, HEG]» для HITACHI ZW220. Каталожные номера деталей, позиции, применяемость и запрос цены.

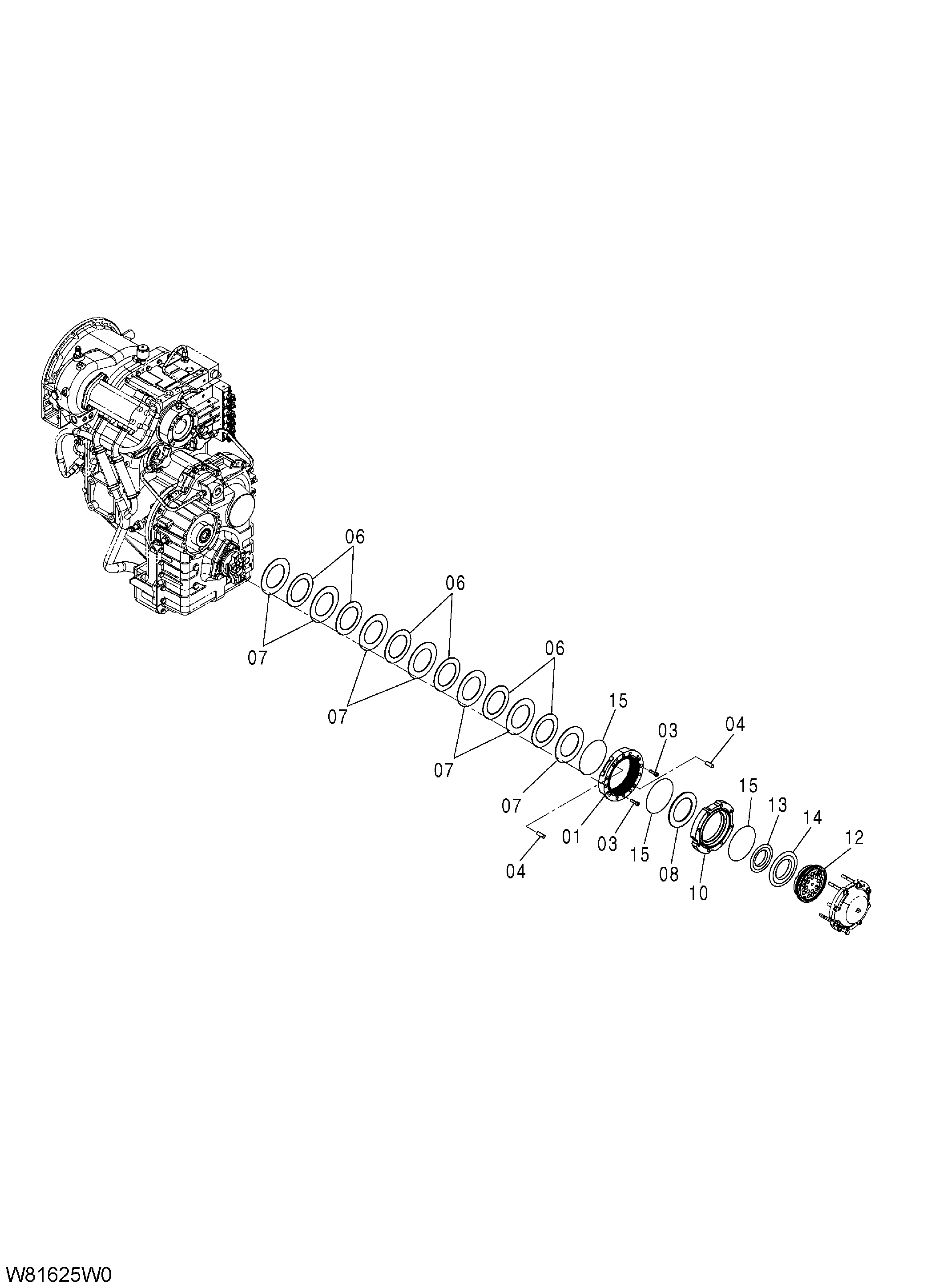

![Схема Трансмиссия (21/22) [6CG, HCG, HEG] HITACHI ZW220](/catalog-drawings/20/20b24804-c40b-4f2e-9275-e2521d315bd8.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 163G2-50001 | Трансмиссия | 1 | |
| 163G2-50002 | Трансмиссия | 1 | |
| 01 | 16832-52251 | Тормоз корпус | 1 |
| 01 | 16832-52252 | Тормоз корпус | 1 |
| 03 | 01171-10040 | Болт | 2 |
| 03 | 01171-10035 замена: 01173-10035 | Болт | 2 |
| 03 | 01173-10035 | Болт | 2 |
| 04 | 02212-10020 | Палец | 2 |
| 06 | 163J2-53021 | Диск | 6 |
| 07 | 163J2-52511 | Пластина | 7 |
| 08 | 163J2-54981 | Пластина, концевой | 1 |
| 10 | 163J2-55171 | Корпус, поршень | 1 |
| 12 | 16772-52422 | Поршень | 1 |
| 13 | 16772-53012 | Д-ринг | 1 |
| 14 | 16772-53022 | Д-ринг | 1 |
| 15 | 03310-01800 | Уплотнительное кольцо | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW220 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
