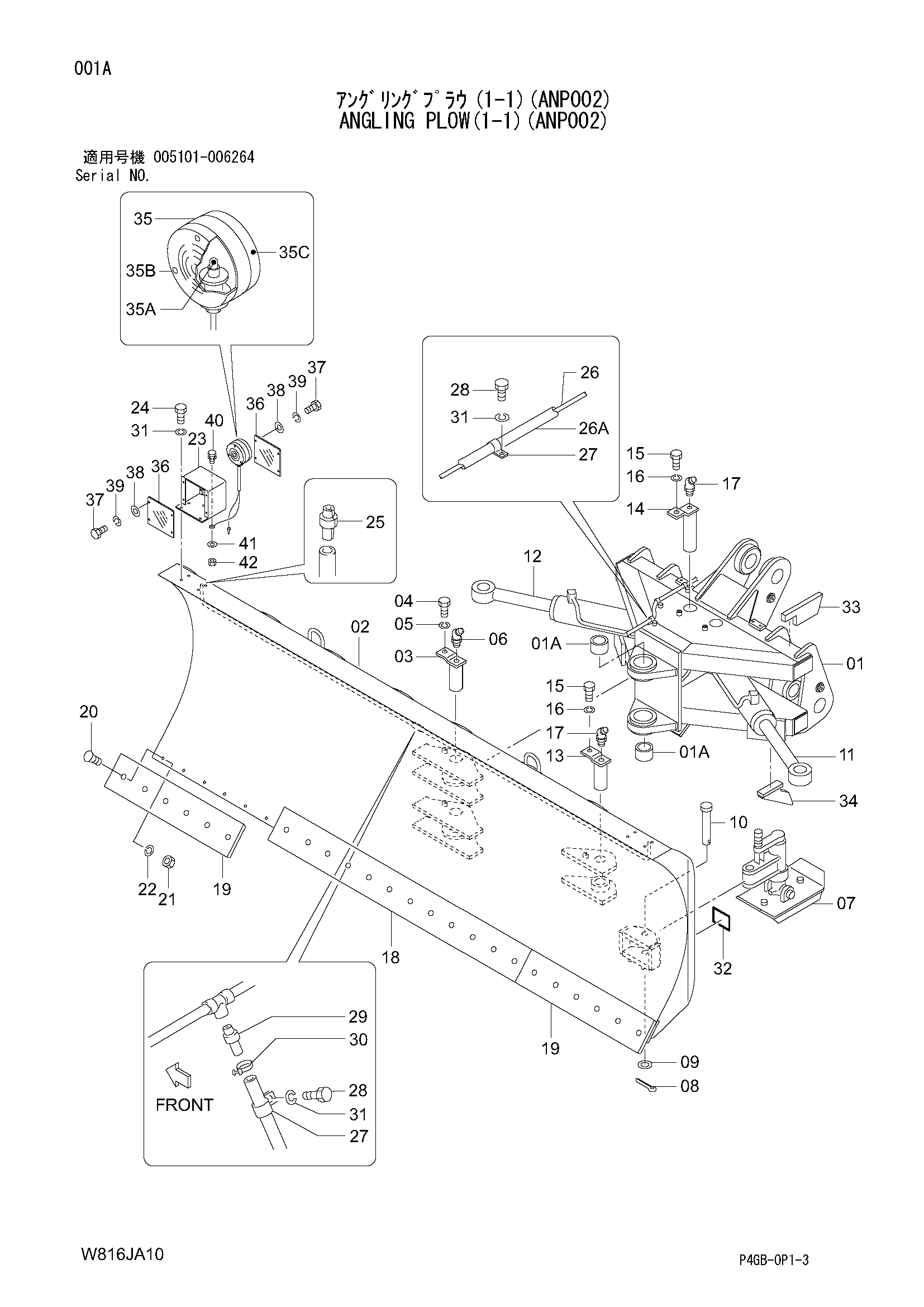

Поворотный плуг(1-1)(ANP002) — HITACHI ZW220

Заводская схема «Поворотный плуг(1-1)(ANP002)» для HITACHI ZW220. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	563G0-60211	Поворотный плуг	1
01	563G0-60121	Водило	1
01A	56503-20031	Втулка	2
02	56503-20113	Отвал	1
03	56503-20121	Палец	2
04	01116-12025	Болт	2
05	26096-42351	Шайба	2
06	04901-00160	Пресс-маслёнка	2
07	56560-54651	Башмак	2
08	02200-08050	Шплинт	2
09	02000-00030	Шайба	2
10	56311-65901	Палец	2
11	563G0-51101	Гидроцилиндр	1
12	563G0-51111	Гидроцилиндр	1
13	56503-20141	Палец	2
14	56503-20132	Палец	2
15	01116-12025	Болт	4
16	26096-42351	Шайба	4
17	04901-00160	Пресс-маслёнка	4
18	58491-62061	Кромка, центральный	1
19	58491-62071	Кромка, корнер	2
20	56383-02131	Болт	24
21	56383-02201	Гайка	24
22	26123-30221	Шайба	24
23	56190-78011	Защита фонарь	2
24	01110-10025	Болт	8
25	56383-02321	Резиновый соединение	2
26	58491-65961	Проводка	1
26A	58491-64901	Защита шланга	1
27	26312-42391	Зажим	4
28	01110-10016	Болт	4
29	56383-02311	Резиновый соединение	1
30	04911-00014	Зажим	1
31	02010-00010	Шайба	12
33	563G0-62431	Ограничитель	2
34	563G0-62441	Ограничитель	2
35	56190-78001	Клеаранке фонарь	2
35A	56190-78031	Лампа(24V 6W)	1
35B	56190-78051	Рассеиватель	1
35C	56190-78041	Рассеиватель	1
36	56190-78021	Пластина крышка	4
37	01100-08020	Болт	16
38	02000-00008	Шайба	16
39	02010-00008	Шайба	16
40	01183-04030	Болт с шайбой	2
40	01183-04016	Болт с шайбой	2
41	02000-00004	Шайба	2
42	01400-00004	Гайка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZW220 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
