Роад дорожная сертификация[6CG, HCG](RRE) — HITACHI ZW220

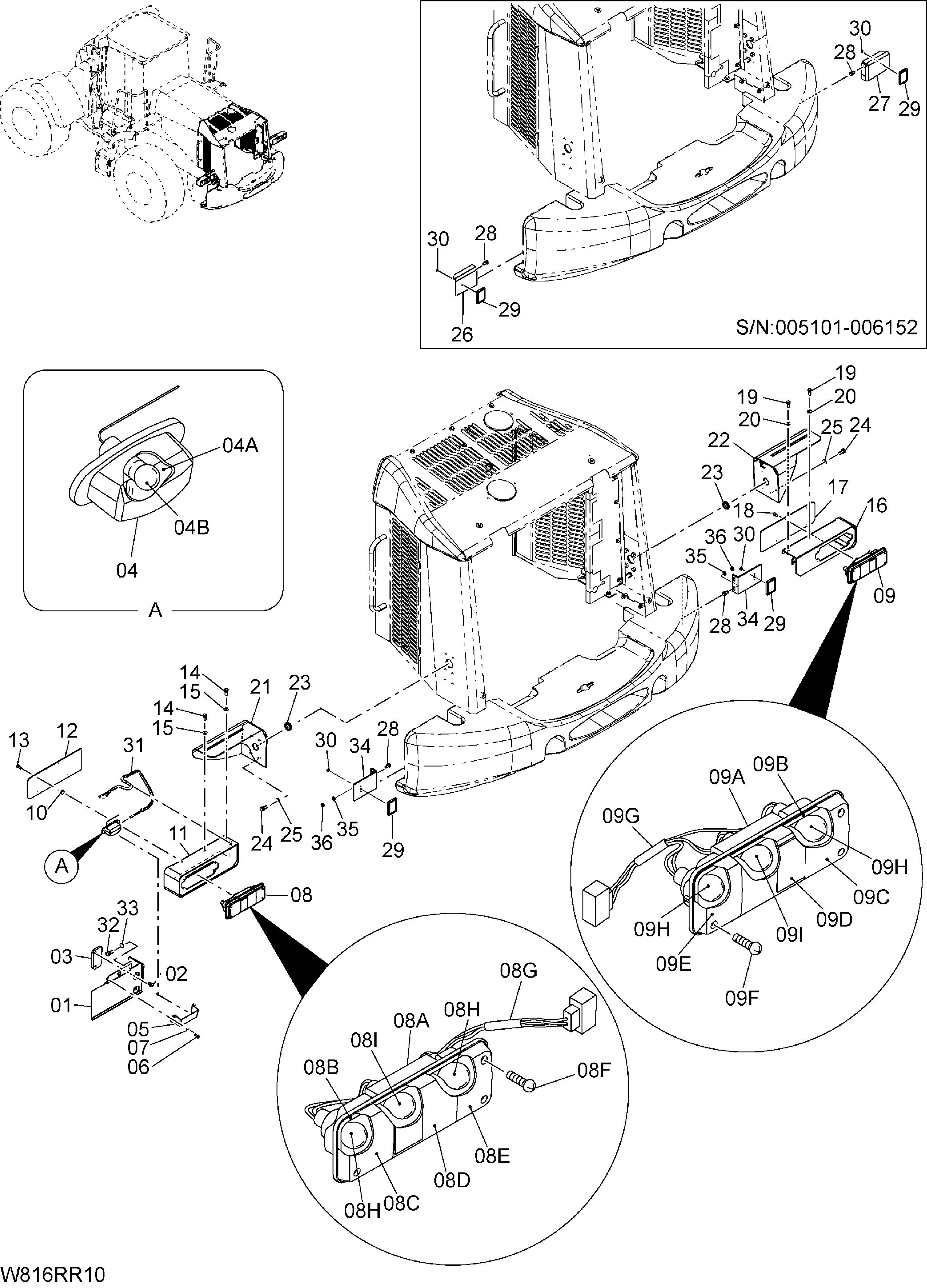

Заводская схема «Роад дорожная сертификация[6CG, HCG](RRE)» для HITACHI ZW220. Каталожные номера деталей, позиции, применяемость и запрос цены.
 HITACHI ZW220](/catalog-drawings/34/344ac2aa-bbe6-49fe-a20b-f7e07aadbcd7.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263G2-40742 | Кронштейн в сборе | 1 |
| 02 | 01183-10016 | Болт с шайбой | 2 |
| 03 | 263G2-44371 | Пластина таппед | 1 |
| 04 | 26602-40571 | Фонарь ликенсе | 1 |
| 04A | 22192-42411 | Рассеиватель | 1 |
| 04B | 26312-47001 | Лампа (24V 12W) | 1 |
| 05 | 26192-42811 | Пластина | 1 |
| 06 | 01183-08020 | Болт с шайбой | 2 |
| 07 | 02000-00008 | Шайба | 2 |
| 08 | 263G2-44211 | Фонарь комбинированный LH | 1 |
| 08B | 26402-47101 | Прокладка | 1 |
| 08C | 26402-47011 | Ленс LH (амбер) | 1 |
| 08C | 26402-47012 | Ленс LH (амбер) | 1 |
| 08D | 26192-47321 | Ленс LH (RED) | 1 |
| 08D | 26192-47322 | Ленс LH (RED) | 1 |
| 08E | 26402-47031 | Ленс LH (клеар) | 1 |
| 08E | 26402-47032 | Ленс LH (клеар) | 1 |
| 08F | 01030-05030 | Винт | 4 |
| 08H | 26192-47351 | Лампа (24V 21W) | 2 |
| 08I | 26192-47361 | Лампа (24V 21/5W) | 1 |
| 09 | 263G2-44221 | Фонарь комбинированный RH | 1 |
| 09B | 26402-47101 | Прокладка | 1 |
| 09C | 26402-47041 | Ленс RH (амбер) | 1 |
| 09C | 26402-47042 | Ленс RH (амбер) | 1 |
| 09D | 26192-47331 | Ленс RH (RED) | 1 |
| 09D | 26192-47332 | Ленс RH (RED) | 1 |
| 09E | 26402-47061 | Ленс RH (клеар) | 1 |
| 09E | 26402-47062 | Ленс RH (клеар) | 1 |
| 09F | 01030-05030 | Винт | 4 |
| 09H | 26192-47351 | Лампа (24V 21W) | 2 |
| 09I | 26192-47361 | Лампа (24V 21/5W) | 1 |
| 10 | 26752-42821 | Резиновая прокладка | 8 |
| 11 | 263G2-40471 | Кронштейн в сборе LH | 1 |
| 12 | 263G2-43751 | Пластина | 1 |
| 13 | 01183-08020 | Болт с шайбой | 4 |
| 14 | 01183-10025 | Болт с шайбой | 2 |
| 15 | 02000-00010 | Шайба | 2 |
| 16 | 263G2-40481 | Кронштейн в сборе RH | 1 |
| 17 | 263G2-43751 | Пластина | 1 |
| 18 | 01183-08020 | Болт с шайбой | 4 |
| 19 | 01183-10025 | Болт с шайбой | 2 |
| 20 | 02000-00010 | Шайба | 2 |
| 21 | 263G2-40721 | Кронштейн в сборе LH | 1 |
| 22 | 263G2-40731 | Кронштейн в сборе RH | 1 |
| 23 | 21471-24411 | Уплотнительная втулка | 2 |
| 24 | 01183-12030 | Болт с шайбой | 8 |
| 25 | 02000-00012 | Шайба | 8 |
| 26 | 563G0-50901 замена: 563G0-50941 | Кронштейн в сборе LH | 1 |
| 27 | 563G0-50911 замена: 563G0-50941 | Кронштейн в сборе RH | 1 |
| 28 | 01183-10020 | Болт с шайбой | 4 |
| 29 | 52N59-92011 | Рефлектор | 2 |
| 30 | 01400-00006 | Гайка | 2 |
| 31 | 263G2-44601 | Жгут проводов | 1 |
| 32 | 01183-12030 | Болт с шайбой | 2 |
| 33 | 02000-00012 | Шайба | 2 |
| 34 | 563G0-50941 | Кронштейн | 2 |
| 35 | 02000-00010 | Шайба | 4 |
| 36 | 01400-00010 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW220 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
