Каталог запчастей HITACHI
Быстрый быстросъёмное устройство(OTC) — HITACHI ZW220

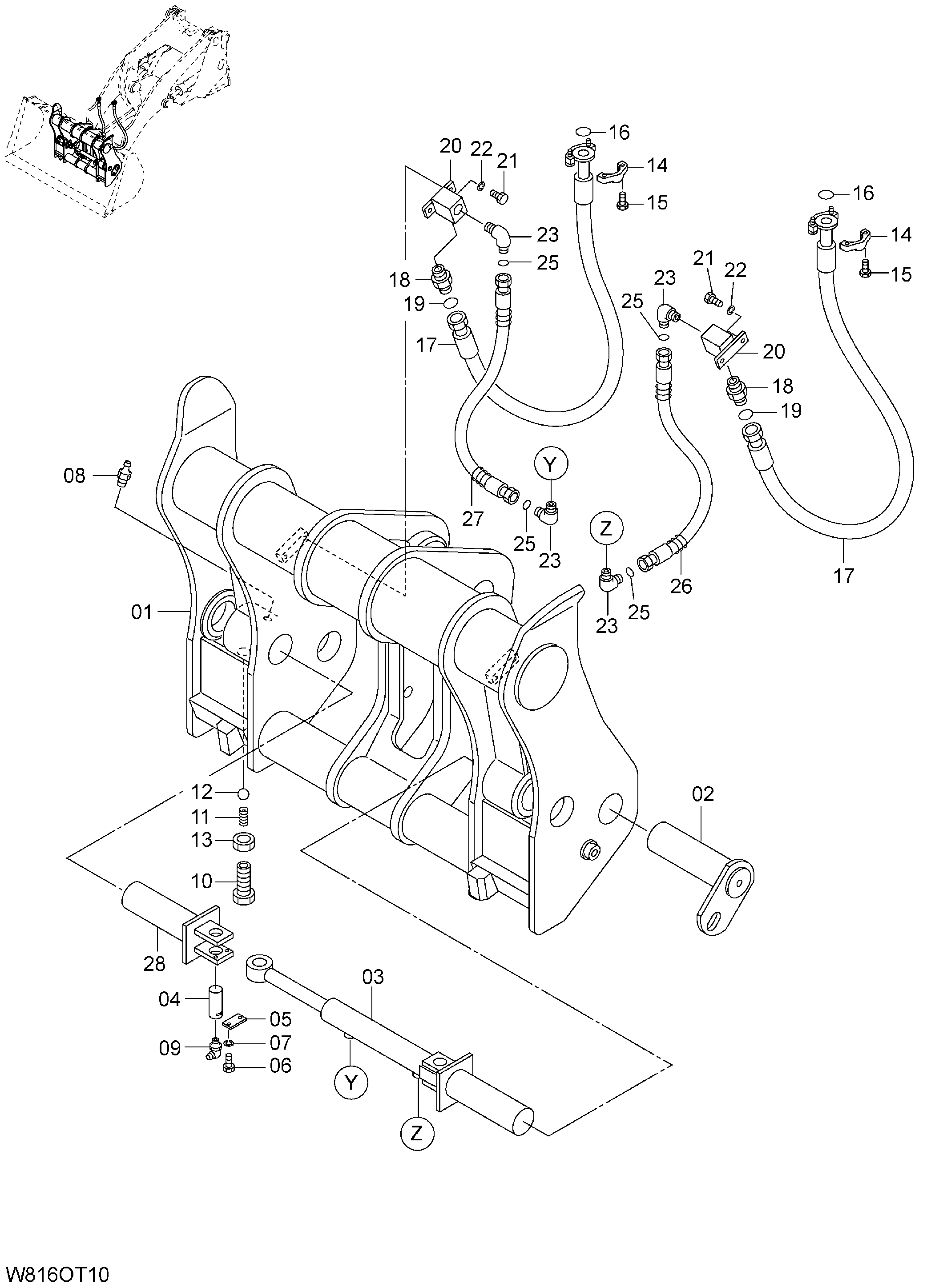

Заводская схема «Быстрый быстросъёмное устройство(OTC)» для HITACHI ZW220. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 563G8-81751 | ONE тоукх водило | 1 | |
| 01 | 563G8-81761 | Водило | 1 |
| 02 | 56550-54711 | Палец | 2 |
| 03 | 563G8-84401 | Быстросъёмное устройство гидроцилиндр | 1 |
| 04 | 56380-62861 | Палец | 2 |
| 05 | 56380-55241 | Пластина комплект | 2 |
| 06 | 01116-10020 | Болт | 4 |
| 07 | 02011-00010 | Шайба | 4 |
| 08 | 04901-00100 | Пресс-маслёнка | 2 |
| 09 | 04901-00190 | Пресс-маслёнка | 2 |
| 10 | 56190-72131 | Болт | 2 |
| 11 | 56600-58041 | Пружина | 2 |
| 12 | 03190-00019 | Шарик | 2 |
| 13 | 01400-10030 | Гайка | 2 |
| 13 | 01401-10030 | Гайка | 2 |
| 14 | 26607-62561 | Фланец сприт | 4 |
| 15 | 01116-10030 | Болт | 8 |
| 16 | 26607-62621 | Уплотнительное кольцо | 2 |
| 17 | 563G8-84371 | Шланг | 2 |
| 18 | HLA853146 | Адаптер | 2 |
| 19 | HL4187308 | Уплотнительное кольцо | 2 |
| 20 | 563G8-84421 | Блок | 2 |
| 21 | 01183-10030 | Болт | 4 |
| 22 | 02000-00010 | Шайба | 4 |
| 23 | HLA853344 | Угловой штуцер | 4 |
| 23A | 03320-00180 | Уплотнительное кольцо | 4 |
| 25 | HL4138938 | Уплотнительное кольцо | 4 |
| 26 | 563G8-84381 | Шланг | 1 |
| 27 | 563G8-84391 | Шланг | 1 |
| 28 | 563G8-70211 | Палец | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW220 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
