Индоор(SCB002) — HITACHI ZW220

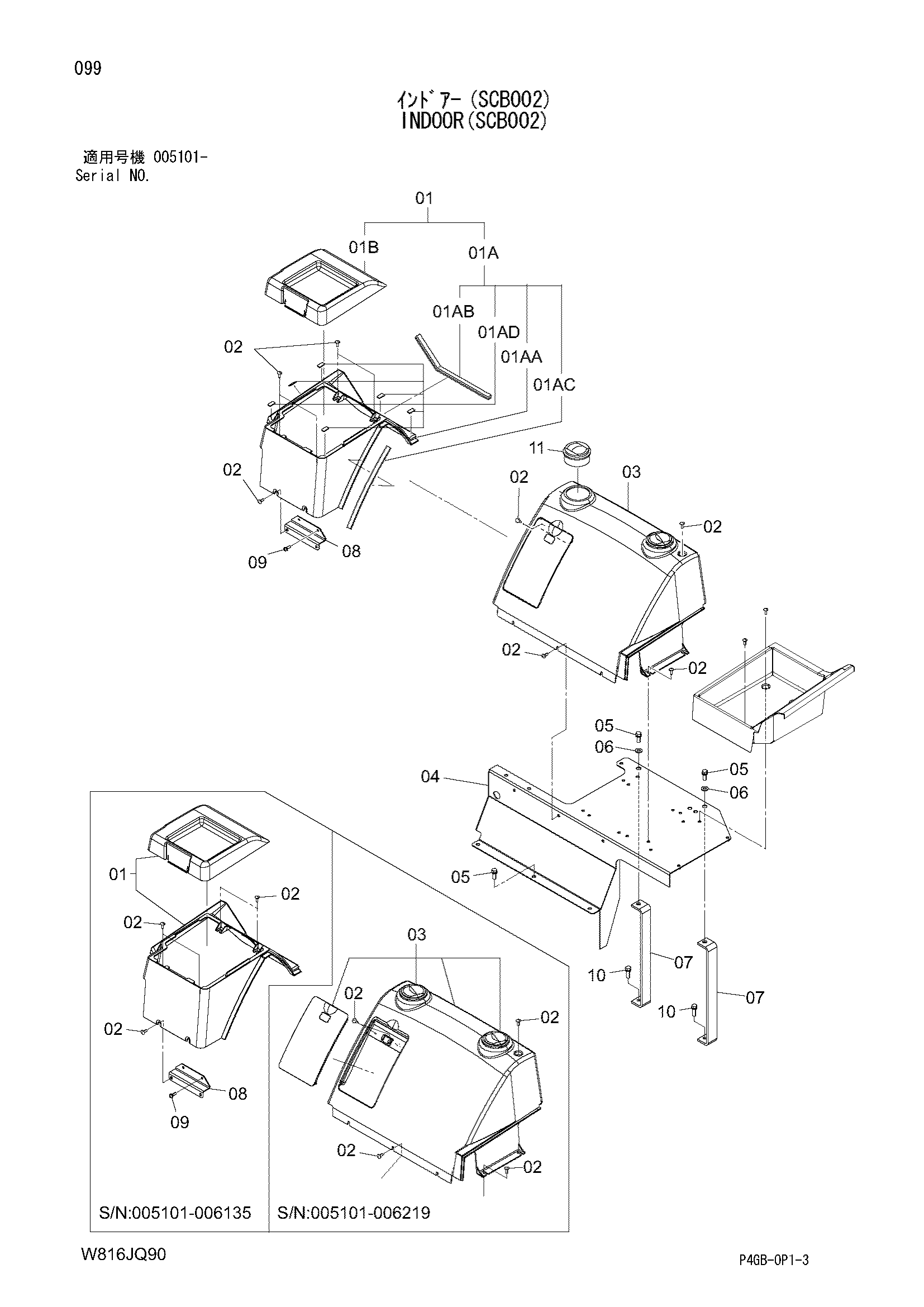

Заводская схема «Индоор(SCB002)» для HITACHI ZW220. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263G6-70322 замена: 263G6-70323 | Крышка | 1 |
| 01 | 263G6-70323 | Крышка | 1 |
| 01A | 263G6-70751 замена: 263G6-70752 | Крышка | 1 |
| 01A | 263G6-70752 | Крышка | 1 |
| 01AA | 263G6-72351 замена: 263G6-72352 | Крышка | 1 |
| 01AA | 263G6-72352 | Крышка | 1 |
| 01AB | 263G6-73741 | Веатхер стрип | 1 |
| 01AC | 263G6-73891 | Лист | 1 |
| 01AD | 263G6-73901 | Резиновая прокладка | 6 |
| 01B | 263G6-72362 замена: 263G6-72363 | Крышка | 1 |
| 01B | 263G6-72363 | Крышка | 1 |
| 02 | 263G4-12121 | Винт | 14 |
| 03 | 263G6-70402 | Крышка задний | 1 |
| 03 | 263G6-70331 | Крышка задний | 1 |
| 04 | 263G6-70341 | Крышка | 1 |
| 05 | 01183-10025 | Болт с шайбой | 5 |
| 06 | 02000-00010 | Шайба | 2 |
| 07 | 263G6-70351 | Кронштейн | 2 |
| 08 | 263G6-70371 | Кронштейн | 1 |
| 09 | 01033-06020 | Винт | 2 |
| 10 | 01183-10030 | Болт с шайбой | 2 |
| 11 | HL4619904 замена: HL4693195 | Лоувер | 2 |
| 11 | HL4693195 | Лоувер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW220 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
