Боковой скольжение поворотный плуг(1-1)(SAP002) — HITACHI ZW220

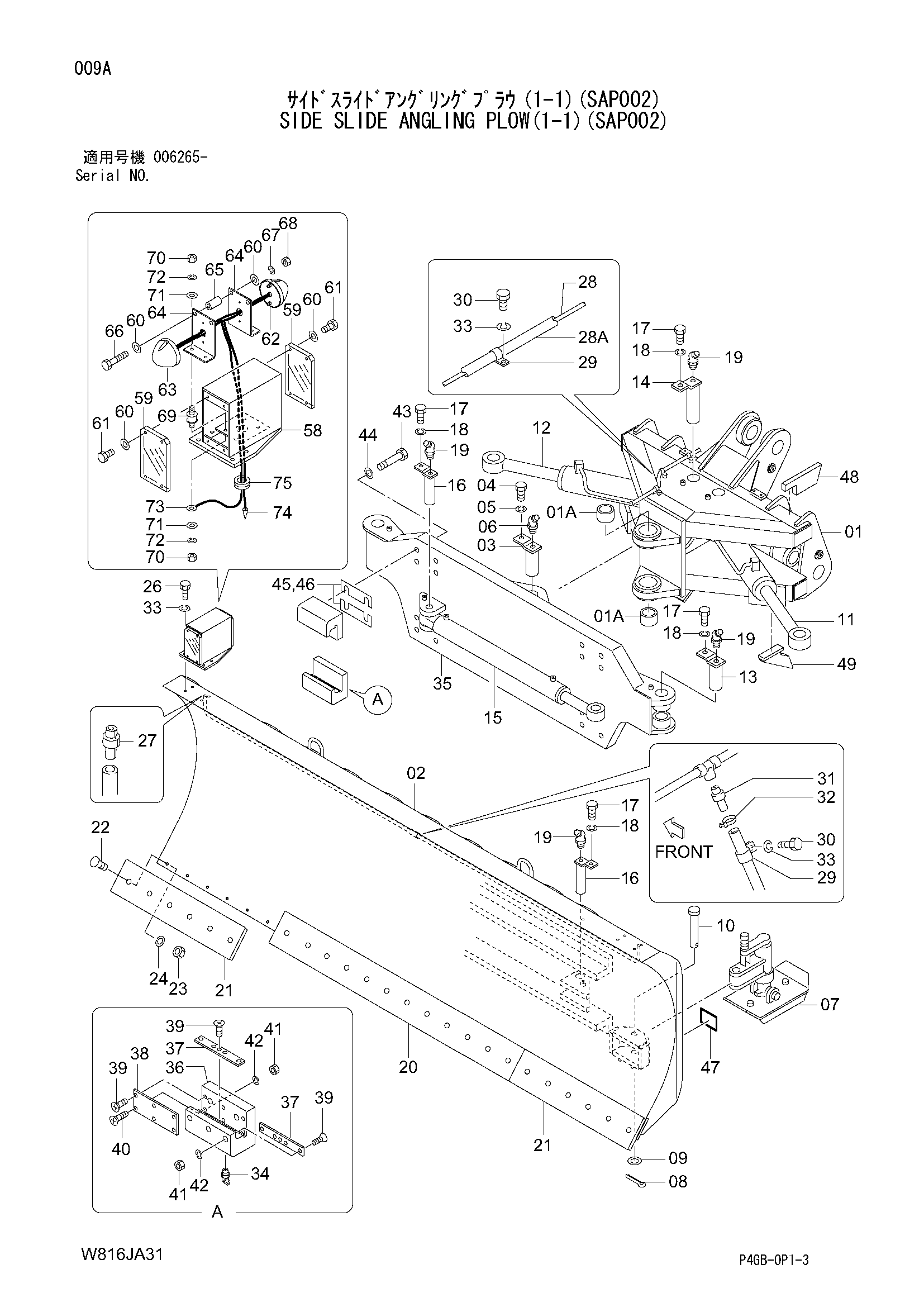

Заводская схема «Боковой скольжение поворотный плуг(1-1)(SAP002)» для HITACHI ZW220. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 563G0-60111 | Поворотный плуг | 1 | |
| 01 | 563G0-60121 | Водило | 1 |
| 01A | 56503-20031 | Втулка | 2 |
| 02 | 56503-20043 | Отвал | 1 |
| 03 | 56503-20121 | Палец | 2 |
| 04 | 01116-12025 | Болт | 2 |
| 05 | 26096-42351 | Шайба | 2 |
| 06 | 04901-00160 | Пресс-маслёнка | 2 |
| 07 | 56560-54651 | Башмак | 2 |
| 08 | 02200-08050 | Шплинт | 2 |
| 09 | 02000-00030 | Шайба | 2 |
| 10 | 56311-65901 | Палец | 2 |
| 11 | 563G0-51101 | Гидроцилиндр | 1 |
| 12 | 563G0-51111 | Гидроцилиндр | 1 |
| 13 | 56503-20141 | Палец | 2 |
| 14 | 56503-20132 | Палец | 2 |
| 15 | 563G0-51121 | Гидроцилиндр | 1 |
| 16 | 56503-20151 | Палец | 2 |
| 17 | 01116-12025 | Болт | 6 |
| 18 | 26096-42351 | Шайба | 6 |
| 19 | 04901-00160 | Пресс-маслёнка | 6 |
| 20 | 58491-62061 | Кромка, центральный | 1 |
| 21 | 58491-62071 | Кромка, корнер | 2 |
| 22 | 56383-02131 | Болт | 24 |
| 23 | 56383-02201 | Гайка | 24 |
| 24 | 26123-30221 | Шайба | 24 |
| 26 | 01110-10025 | Болт | 8 |
| 27 | 56383-02321 | Резиновый соединение | 2 |
| 28 | 58491-65961 | Проводка | 1 |
| 28A | 58491-64901 | Защита шланга | 1 |
| 29 | 26312-42391 | Зажим | 4 |
| 30 | 01110-10016 | Болт | 4 |
| 31 | 56383-02311 | Резиновый соединение | 1 |
| 32 | 04911-00014 | Зажим | 1 |
| 33 | 02010-00010 | Шайба | 12 |
| 34 | 04901-00160 | Пресс-маслёнка | 4 |
| 35 | 56503-20534 | Кронштейн направляющая | 1 |
| 36 | 56503-20071 | Направляющая | 4 |
| 37 | 56503-20091 | Пластина, направляющая | 8 |
| 38 | 56503-20101 | Пластина, направляющая | 4 |
| 39 | 01300-08025 | Болт плоский головка | 36 |
| 40 | 01300-08045 | Болт плоский головка | 12 |
| 41 | 01400-00008 | Гайка | 24 |
| 42 | 02010-00008 | Шайба | 24 |
| 43 | 01116-24150 | Болт | 16 |
| 44 | 02011-00024 | Шайба | 16 |
| 45 | 56503-20171 | Регулировочная шайба | 4 |
| 46 | 56503-20231 | Регулировочная шайба | 4 |
| 48 | 563G0-62431 | Ограничитель | 2 |
| 49 | 563G0-62441 | Ограничитель | 2 |
| 58 | 56480-58111 | Протектер фонарь | 2 |
| 59 | 56480-58191 | Пластина крышка | 4 |
| 60 | 02000-00008 | Шайба | 24 |
| 61 | 01100-08025 | Болт | 16 |
| 62 | 56480-57081 | LED фонарь | 2 |
| 63 | 56480-57091 | LED фонарь | 2 |
| 64 | 56480-58171 | Кронштейн фонарь | 4 |
| 65 | 56480-58181 | Втулка | 4 |
| 66 | 01100-08050 | Болт | 4 |
| 67 | 02010-00008 | Шайба | 4 |
| 68 | 01400-00008 | Гайка | 4 |
| 69 | 202P2-42391 | Крепление резиновый | 8 |
| 70 | 01400-00006 | Гайка | 16 |
| 71 | 02000-00006 | Шайба | 16 |
| 72 | 02010-00006 | Шайба | 16 |
| 73 | 22622-43181 | Клемма(LA106) | 2 |
| 74 | 58490-50931 | Клемма | 2 |
| 75 | 21471-24371 | Уплотнительная втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW220 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
