Диффусед освещение маяк(ротатион тип)(RLY005) — HITACHI ZW220

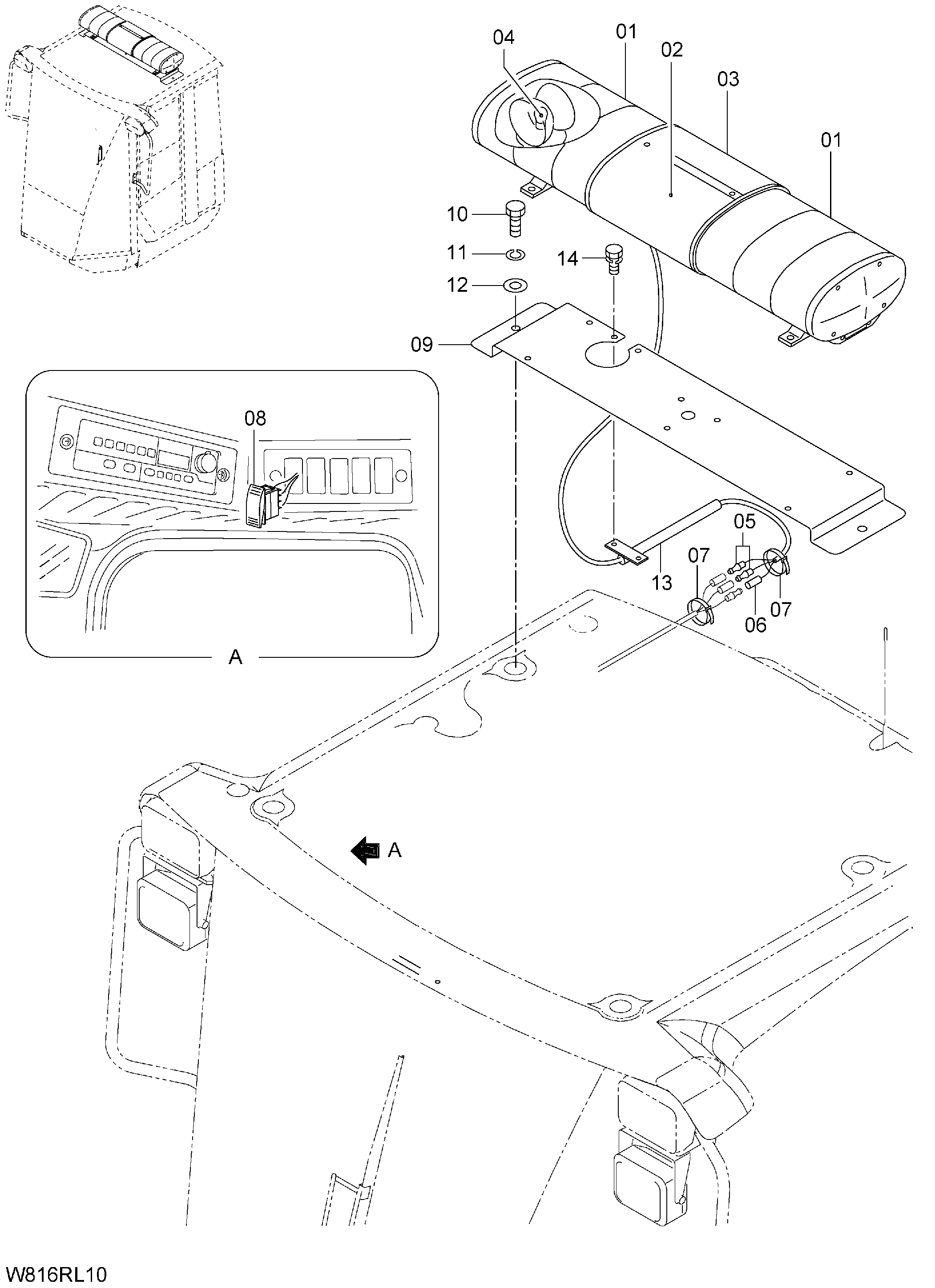

Заводская схема «Диффусед освещение маяк(ротатион тип)(RLY005)» для HITACHI ZW220. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 56514-10111 | Револвинг фонарь в сборе | 1 | |
| 01 | 56511-67101 | Глове | 2 |
| 02 | 56511-67111 | Крышка | 1 |
| 03 | 56511-67121 | Крышка | 1 |
| 04 | 56511-71311 | Лампа (24V 60W) | 4 |
| 05 | 22622-42661 | Клемма | 2 |
| 05 | 58490-50931 | Клемма | 2 |
| 06 | 22622-42501 | Клемма | 1 |
| 06 | 58490-50941 | Клемма | 1 |
| 07 | 04913-11200 | Инсулокк | 2 |
| 08 | 563G2-42041 | Выключатель | 1 |
| 09 | 563G2-40511 | Кронштейн | 1 |
| 10 | 01110-16030 | Болт | 2 |
| 11 | 02010-00016 | Шайба | 2 |
| 12 | 02000-00016 | Шайба | 2 |
| 13 | 563G2-40521 | Трубка | 1 |
| 14 | 01183-10020 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW220 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
