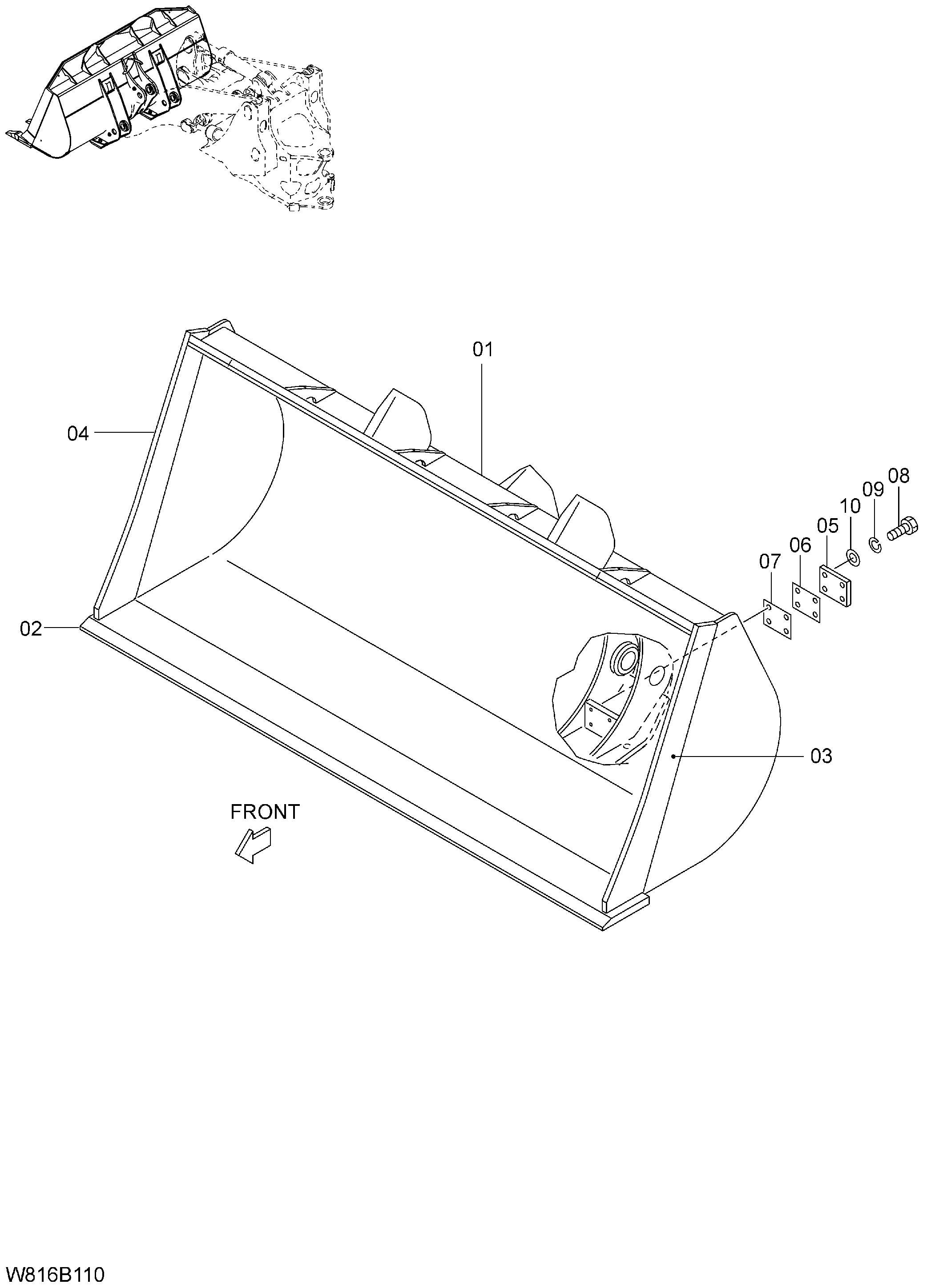

Общий назначение ковш 2.5m3[6CG, HCG, HEG, корпус, HXG](B1H250) — HITACHI ZW220
Заводская схема «Общий назначение ковш 2.5m3[6CG, HCG, HEG, корпус, HXG](B1H250)» для HITACHI ZW220. Каталожные номера деталей, позиции, применяемость и запрос цены.
 HITACHI ZW220](/catalog-drawings/43/43ddd6f8-fb31-44be-a1f8-a51b9523c2e9.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 563G8-81681 | Ковш в сборе (B1) | 1 | |
| 01 | 563G8-81721 | Ковш | 1 |
| 02 | 56670-50471 | Кромка режущий | 1 |
| 03 | 563G8-84111 | Кромка боковой LH | 1 |
| 04 | 563G8-84121 | Кромка боковой RH | 1 |
| 05 | 26678-82351 | Ограничитель | 2 |
| 06 | 26678-82371 | Регулировочная шайба 2.3mm | 2 |
| 07 | 26678-82381 | Регулировочная шайба 3.2mm | 2 |
| 08 | 01116-16050 | Болт | 8 |
| 09 | 02011-00016 | Пружинная шайба | 8 |
| 10 | 190A3-02051 | Шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW220 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
