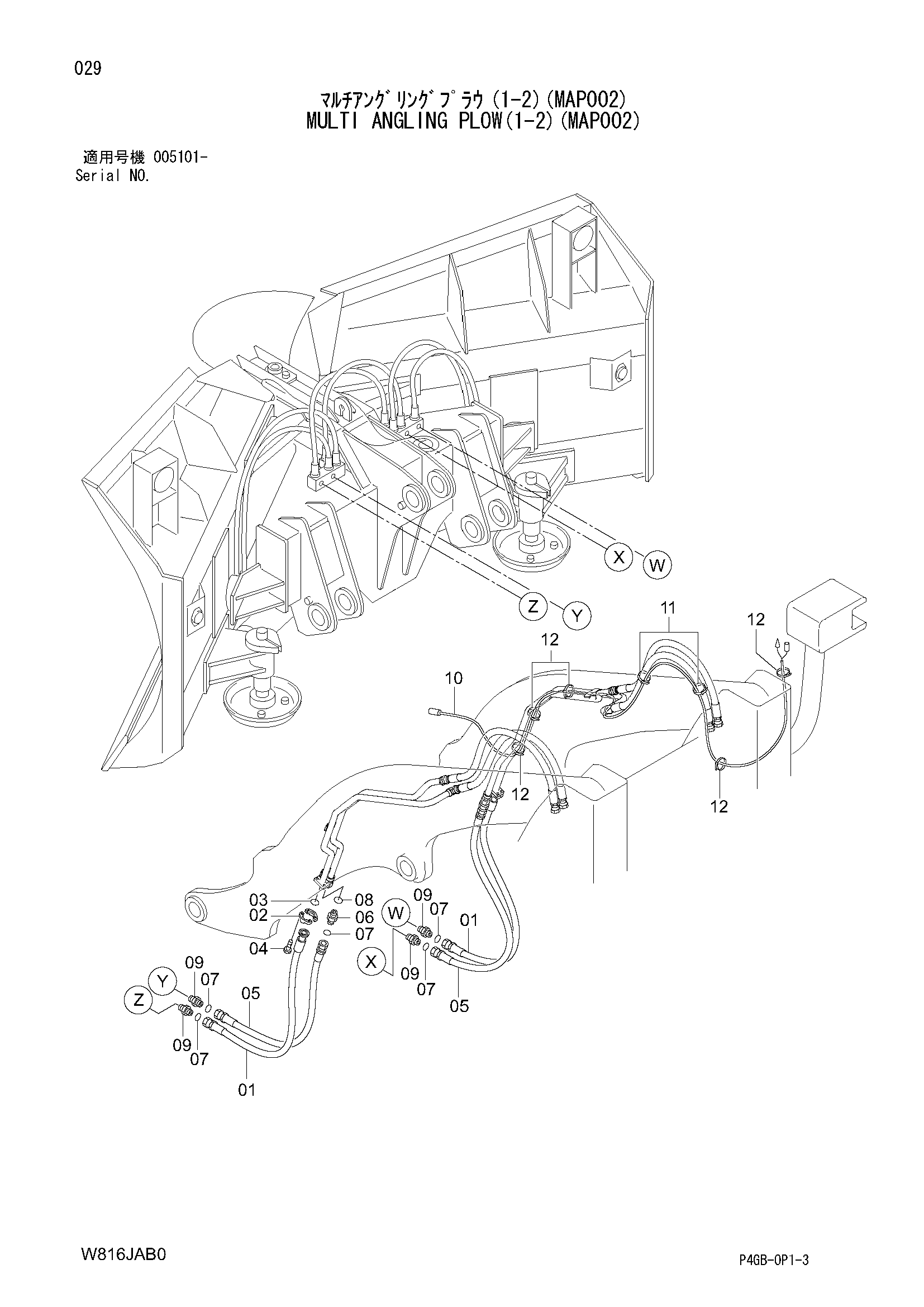

Многофункциональный поворотный плуг(1-2)(схема002) — HITACHI ZW220
Заводская схема «Многофункциональный поворотный плуг(1-2)(схема002)» для HITACHI ZW220. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 563G0-60261 | Многофункциональный поворотный плуг | 1 | |
| 01 | 563G0-62541 | Шланг | 2 |
| 02 | 26607-62561 | Разъёмный фланец | 4 |
| 03 | 26607-62621 | Уплотнительное кольцо | 2 |
| 04 | 01116-10030 | Болт | 8 |
| 05 | 563G0-62891 | Шланг | 2 |
| 06 | 563G0-62881 | Адаптер | 2 |
| 07 | HL4138938 | Уплотнительное кольцо | 6 |
| 08 | HL4187308 | Уплотнительное кольцо | 2 |
| 09 | HLA853144 | Адаптер | 4 |
| 09A | 03320-00180 | Уплотнительное кольцо | 1 |
| 10 | 563G0-62471 | Провод жгут проводов | 1 |
| 11 | HL4441695 | Зажим | 10 |
| 12 | 04913-11100 | Инсулокк | 15 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW220 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
