Гидроцилиндр ковш — HITACHI ZW220

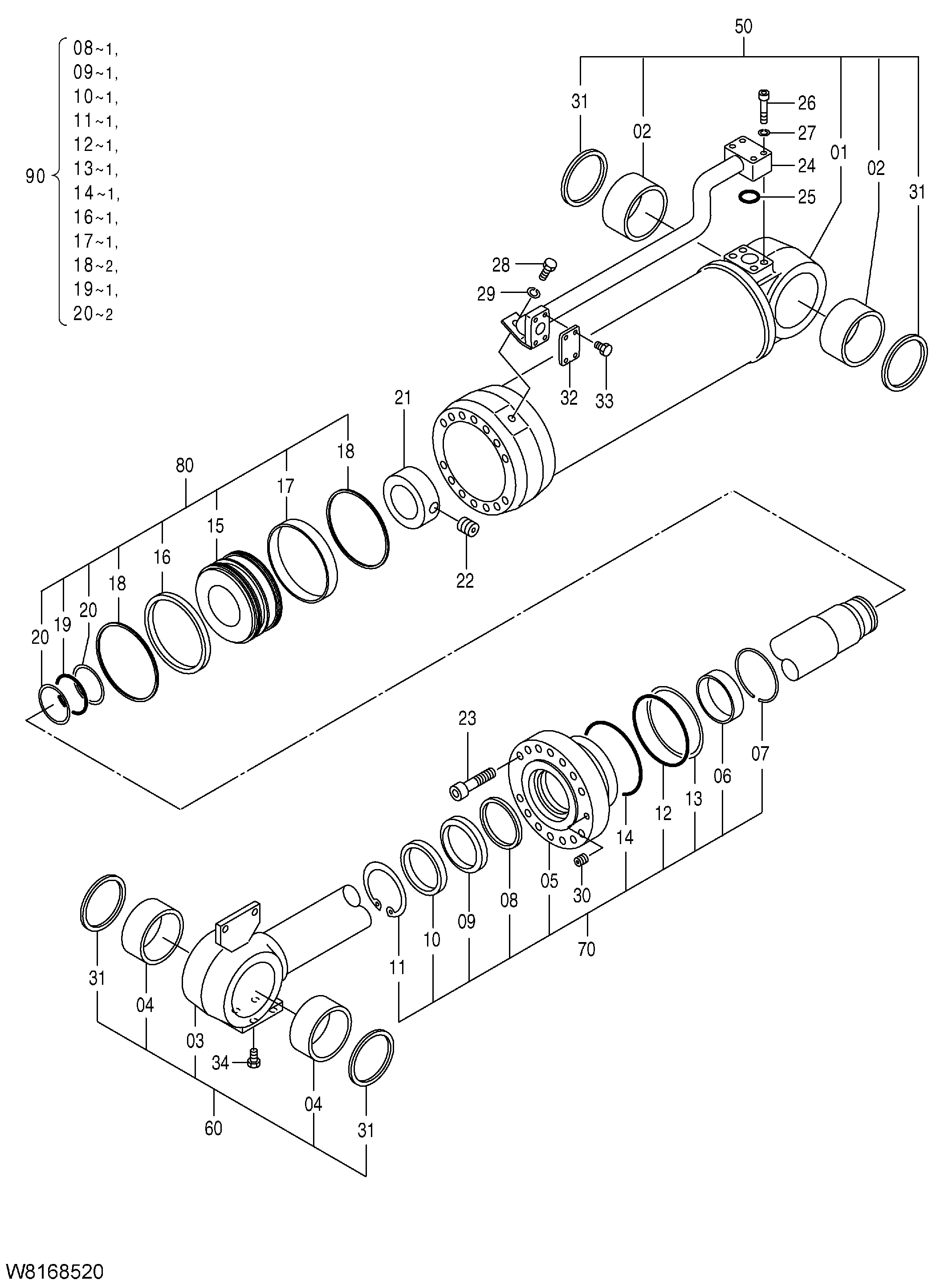

Заводская схема «Гидроцилиндр ковш» для HITACHI ZW220. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	263G8-52011 замена: 263G8-52012	Гидроцилиндр ковш	1
	263G8-52012	Гидроцилиндр ковш	1
01	263G8-57011	Трубка в сборе	1
02	HL4364501	Втулка	2
03	263G8-57021	Шток в сборе	1
03	263G8-57022	Шток в сборе	1
04	HL4364501	Втулка	2
05	263G8-57031	Крышка шток	1
05	263G8-57032	Крышка шток	1
06	263G8-57041	Дд-бусх	1
07	263G8-47091	Стопорное кольцо	1
08	263G8-57051	Уплотнение буффер	1
09	263G8-57061	U манжета	1
10	263G8-57071	Стеклоочиститель пыль	1
11	263G8-57081	Стопорное кольцо	1
12	03350-01550	Уплотнительное кольцо	1
13	263G8-57091	Кольцо задний UP	1
14	03350-01650	Уплотнительное кольцо	1
15	263G8-57101	Поршень	1
16	263G8-57111	Уплотнение слиппер	1
17	263G8-57121	Износостойкое кольцо	1
18	263G8-57131 замена: 263G8-57132	Кольцо пыль	2
18	263G8-57132	Кольцо пыль	2
19	03350-00750	Уплотнительное кольцо	1
20	263G8-57141	Кольцо задний UP	2
21	263G8-57151	Гайка поршень	1
22	263G8-47171	Установочный винт	1
23	01171-18065	Болт HEX разъём	14
24	263G8-57161	Трубка в сборе	1
25	03320-00340	Уплотнительное кольцо	1
26	01171-12065	Болт HEX разъём	4
27	02010-00012	Пружинная шайба	4
28	01103-12025	Болт HEX	1
29	02010-00012	Пружинная шайба	1
30	263G8-57171	Установочный винт	1
31	263G8-47251	Стеклоочиститель палец	4
34	01103-12015	Болт HEX	4
50	263G8-57201	Гидроцилиндр трубка в сборе	1
60	263G8-57211	Гидроцилиндр шток в сборе	1
70	263G8-57221	Шток крышка в сборе	1
80	263G8-57231	Поршень в сборе	1
90	263G8-57241	Уплотнение комплект	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZW220 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
