Подъём рукоять(SLA) — HITACHI ZW220

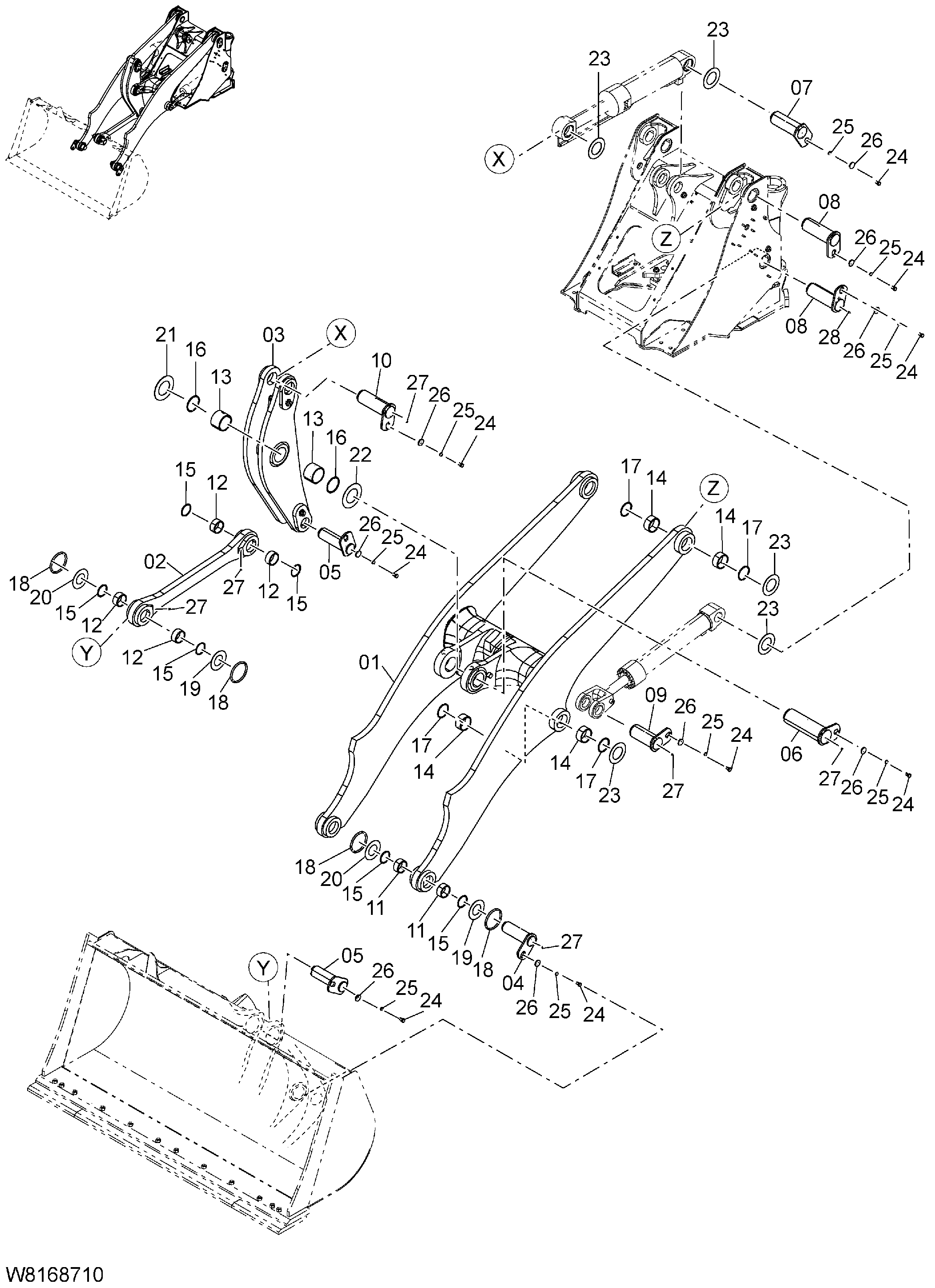

Заводская схема «Подъём рукоять(SLA)» для HITACHI ZW220. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263G8-70011 | Стрела в сборе | 1 |
| 02 | 263G8-70031 | Пусхрод в сборе | 1 |
| 03 | 263G8-70021 | Белл кранк в сборе | 1 |
| 04 | 263G8-70051 | Палец в сборе | 2 |
| 05 | 263G8-70061 | Палец в сборе | 2 |
| 06 | 263G8-70071 | Палец в сборе | 1 |
| 07 | 263G8-70081 | Палец в сборе | 1 |
| 08 | 263G8-70091 | Палец в сборе | 4 |
| 09 | 263G8-70101 | Палец в сборе | 2 |
| 10 | 263G8-70111 | Палец в сборе | 1 |
| 11 | HL4642606 | Втулка | 4 |
| 12 | HL4642606 | Втулка | 4 |
| 13 | HL4631296 | Втулка | 2 |
| 14 | HL4381857 | Втулка | 8 |
| 15 | 56097-75211 | Пылезащитное уплотнение | 8 |
| 16 | 26758-72241 | Пылезащитное уплотнение | 2 |
| 16 | 263J8-57191 | Пылезащитное уплотнение | 2 |
| 17 | 26448-72101 | Уплотнение | 8 |
| 17 | 263G8-47251 | Уплотнение | 8 |
| 18 | 26688-72061 | Уплотнительное кольцо | 6 |
| 19 | 263G8-72131 | Проставка 2.3mm | 4 |
| 20 | 263G8-72141 | Проставка 1.6mm | 4 |
| 21 | 26708-72571 | Проставка 3.2mm | 1 |
| 22 | 26708-72581 | Проставка 2.3mm | 1 |
| 23 | 26708-72321 | Проставка 2.3mm | 8 |
| 24 | 01110-16030 | Болт | 13 |
| 25 | 02010-00016 | Пружинная шайба | 13 |
| 26 | 26608-72321 | Шайба | 13 |
| 27 | 04901-00100 | Пресс-маслёнка | 8 |
| 28 | 04901-00160 | Пресс-маслёнка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW220 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
