Поворотный плуг(1-1)(ANP002) — HITACHI ZW220

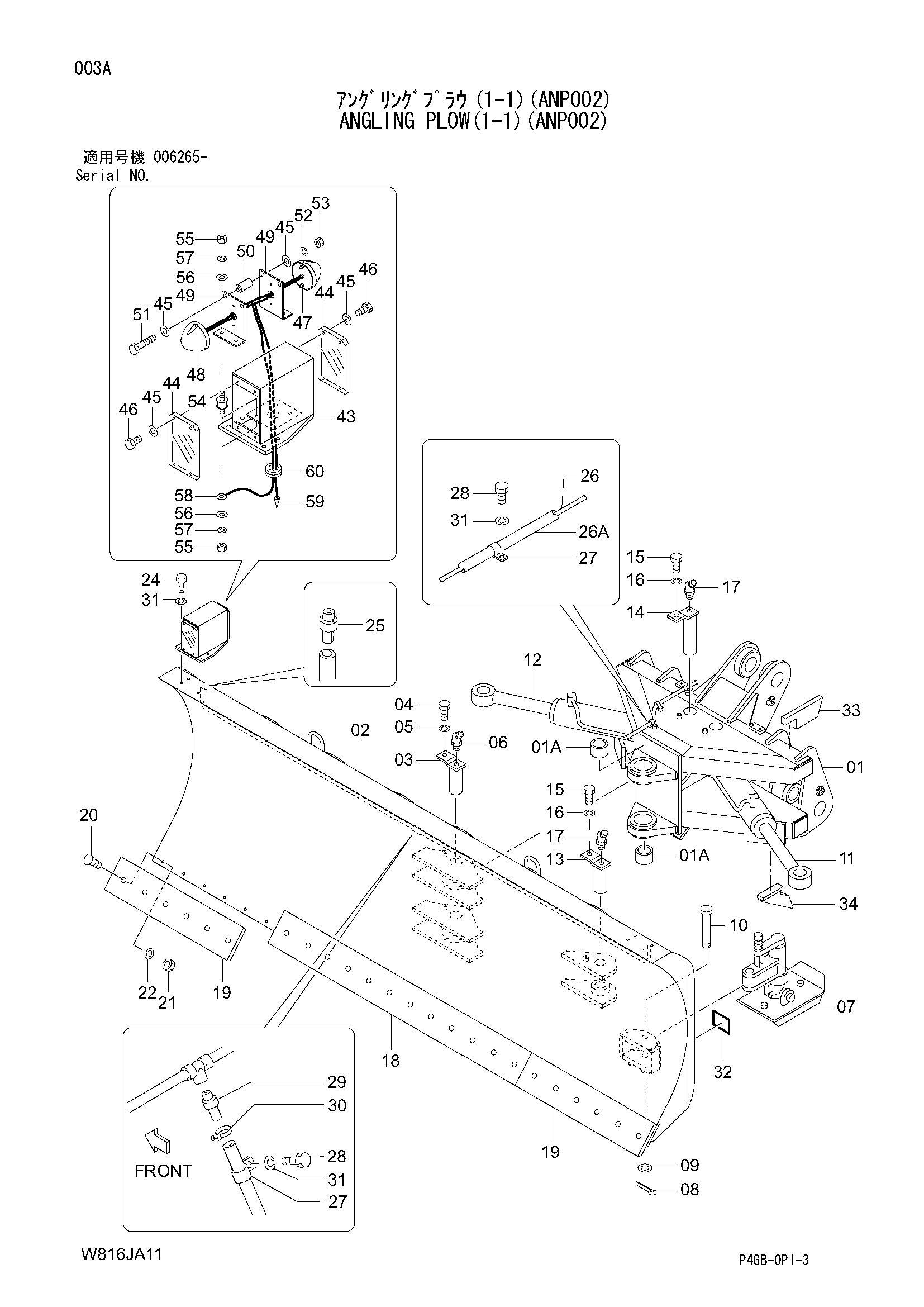

Заводская схема «Поворотный плуг(1-1)(ANP002)» для HITACHI ZW220. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	563G0-60211	Поворотный плуг	1
01	563G0-60121	Водило	1
01A	56503-20031	Втулка	2
02	56503-20113	Отвал	1
03	56503-20121	Палец	2
04	01116-12025	Болт	2
05	26096-42351	Шайба	2
06	04901-00160	Пресс-маслёнка	2
07	56560-54651	Башмак	2
08	02200-08050	Шплинт	2
09	02000-00030	Шайба	2
10	56311-65901	Палец	2
11	563G0-51101	Гидроцилиндр	1
12	563G0-51111	Гидроцилиндр	1
13	56503-20141	Палец	2
14	56503-20132	Палец	2
15	01116-12025	Болт	4
16	26096-42351	Шайба	4
17	04901-00160	Пресс-маслёнка	4
18	58491-62061	Кромка, центральный	1
19	58491-62071	Кромка, корнер	2
20	56383-02131	Болт	24
21	56383-02201	Гайка	24
22	26123-30221	Шайба	24
24	01110-10025	Болт	8
25	56383-02321	Резиновый соединение	2
26	58491-65961	Проводка	1
26A	58491-64901	Защита шланга	1
27	26312-42391	Зажим	4
28	01110-10016	Болт	4
29	56383-02311	Резиновый соединение	1
30	04911-00014	Зажим	1
31	02010-00010	Шайба	12
33	563G0-62431	Ограничитель	2
34	563G0-62441	Ограничитель	2
43	56480-58111	Протектер фонарь	2
44	56480-58191	Пластина крышка	4
45	02000-00008	Шайба	24
46	01100-08025	Болт	16
47	56480-57081	LED фонарь	2
48	56480-57091	LED фонарь	2
49	56480-58171	Кронштейн фонарь	4
50	56480-58181	Втулка	4
51	01100-08050	Болт	4
52	02010-00008	Шайба	4
53	01400-00008	Гайка	4
54	202P2-42391	Крепление резиновый	8
55	01400-00006	Гайка	16
56	02000-00006	Шайба	16
57	02010-00006	Шайба	16
58	22622-43181	Клемма(LA106)	2
59	58490-50931	Клемма	2
60	21471-24371	Уплотнительная втулка	2
