Охлаждение устройство трубопроводы(2) — HITACHI ZW220

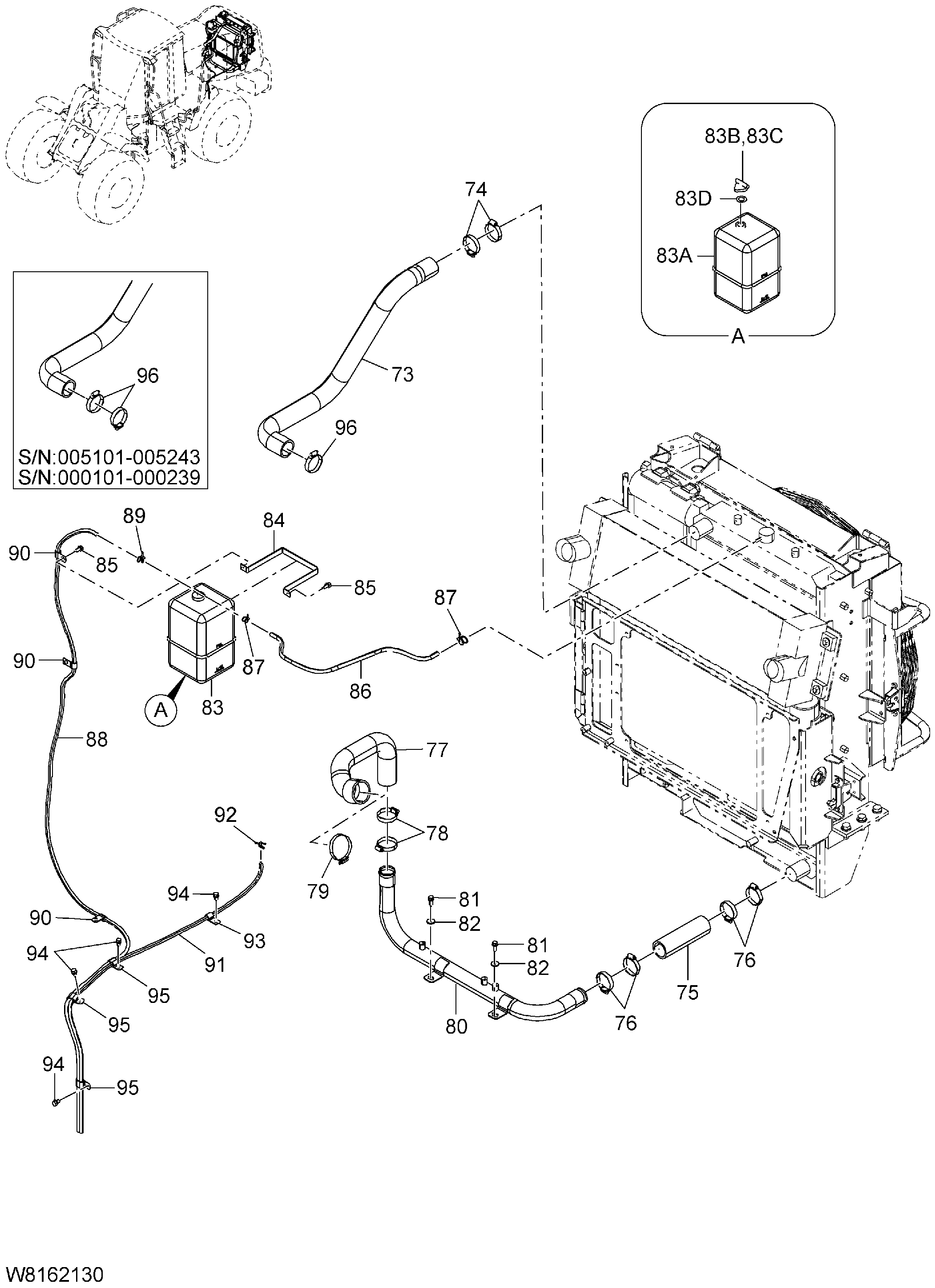

Заводская схема «Охлаждение устройство трубопроводы(2)» для HITACHI ZW220. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 73 | 263G2-13401 | Шланг | 1 |
| 74 | 24067-62331 | Зажим шланг | 2 |
| 75 | 263G2-12771 | Шланг | 1 |
| 76 | 24067-62331 | Зажим шланг | 4 |
| 77 | 263G2-12751 | Шланг | 1 |
| 78 | 24067-62331 | Зажим шланг | 2 |
| 79 | HL4263764 замена: HL4282482 | Хомут шланга | 1 |
| 79 | HL4282482 | Хомут шланга | 1 |
| 80 | 263G2-10212 | Трубка в сборе | 1 |
| 81 | 01183-10025 | Болт с шайбой | 2 |
| 82 | 26091-12081 | Шайба | 2 |
| 83 | 26602-12181 | Бак ресервоир | 1 |
| 83A | 26602-17141 | Бак | 1 |
| 83B | 26602-17151 | Кондуктион | 1 |
| 83C | 26602-17171 | Колпачок | 1 |
| 83D | 26602-17181 | Манжета | 1 |
| 83E | 26602-17191 | Трубка | 1 |
| 84 | 263G2-13421 | Лента | 1 |
| 85 | 01183-10020 | Болт с шайбой | 2 |
| 86 | 263G2-12781 | Шланг | 1 |
| 87 | 04911-00014 | Зажим шланг | 2 |
| 88 | 04720-08300 | Шланг | 1 |
| 89 | 04911-00011 | Зажим | 1 |
| 90 | 263G2-43251 | Хомут | 3 |
| 91 | 04720-08130 | Шланг | 1 |
| 92 | 04911-00011 | Зажим | 1 |
| 93 | 263G2-43251 | Хомут | 1 |
| 94 | 01183-10016 | Болт с шайбой | 4 |
| 95 | 263G2-43411 | Хомут | 3 |
| 96 | 24067-62331 замена: HL4282477 | Хомут | 2 |
| 96 | HL4282477 | Хомут | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW220 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
