Гидроцилиндр быстросъёмное устройство (OTC) — HITACHI ZW220

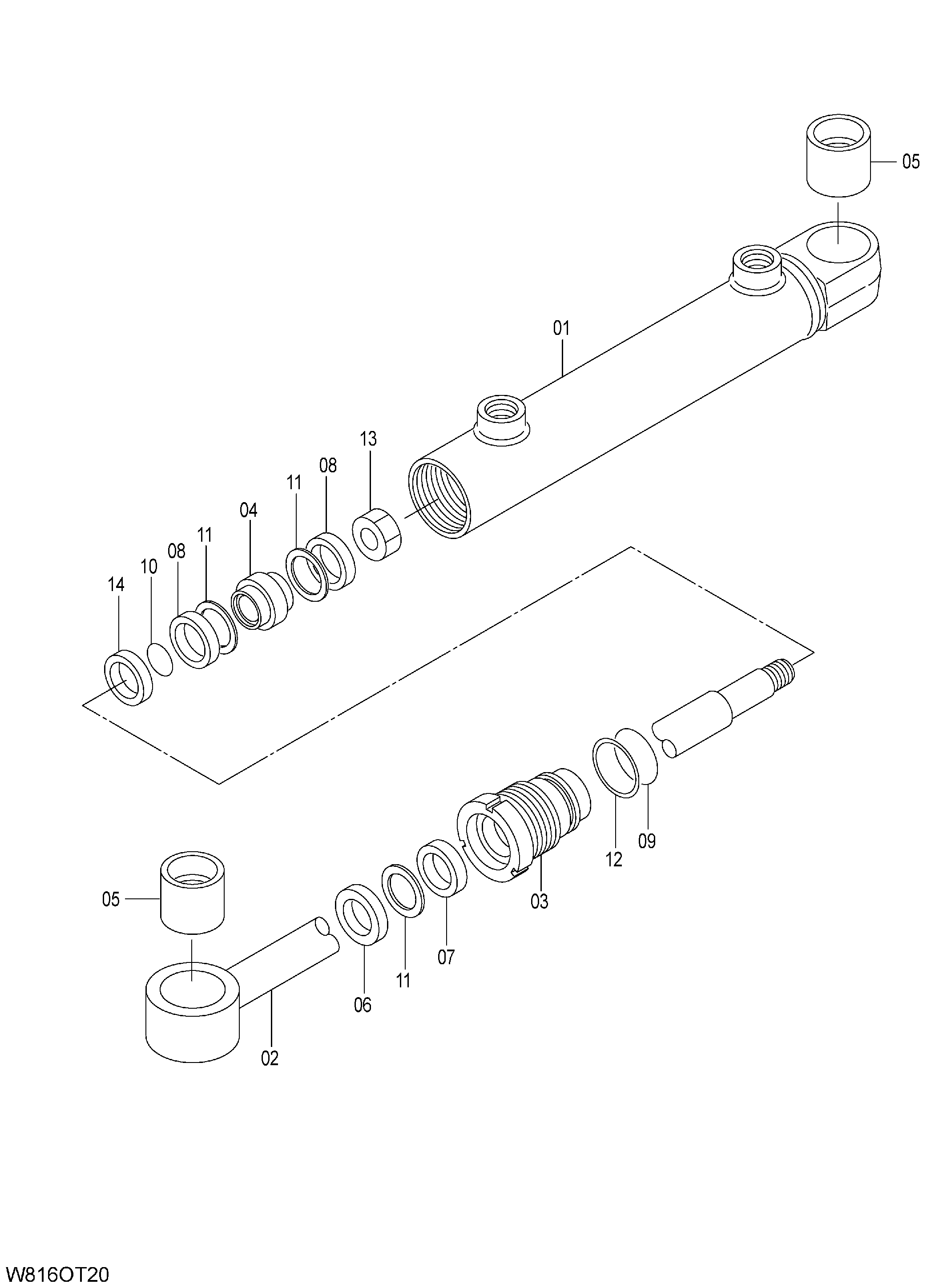

Заводская схема «Гидроцилиндр быстросъёмное устройство (OTC)» для HITACHI ZW220. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 563G8-84401 | Гидроцилиндр быстросъёмное устройство | 1 | |
| 01 | 563G8-87131 | Корпус гидроцилиндр | 1 |
| 02 | 563G8-87141 | Шток поршня | 1 |
| 03 | 563G8-87151 | Направляющая втулка | 1 |
| 04 | 563G8-87161 | Поршень | 1 |
| 05 | 563G8-87171 | Втулка | 2 |
| 06 | 563G8-87181 | Пылезащитное уплотнение | 1 |
| 07 | 563G8-87191 | Манжета | 1 |
| 08 | 563G8-87201 | Манжета | 2 |
| 09 | 563G8-87211 | Уплотнительное кольцо | 1 |
| 10 | 563G8-87221 | Уплотнительное кольцо | 1 |
| 11 | 563G8-87231 | Кольцо задний UP | 3 |
| 12 | 563G8-87241 | Кольцо задний UP | 1 |
| 13 | 563G8-87251 | Гайка | 1 |
| 14 | 563G8-87261 | Пластина поршень | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW220 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
