Пол плата(2) — HITACHI ZW220

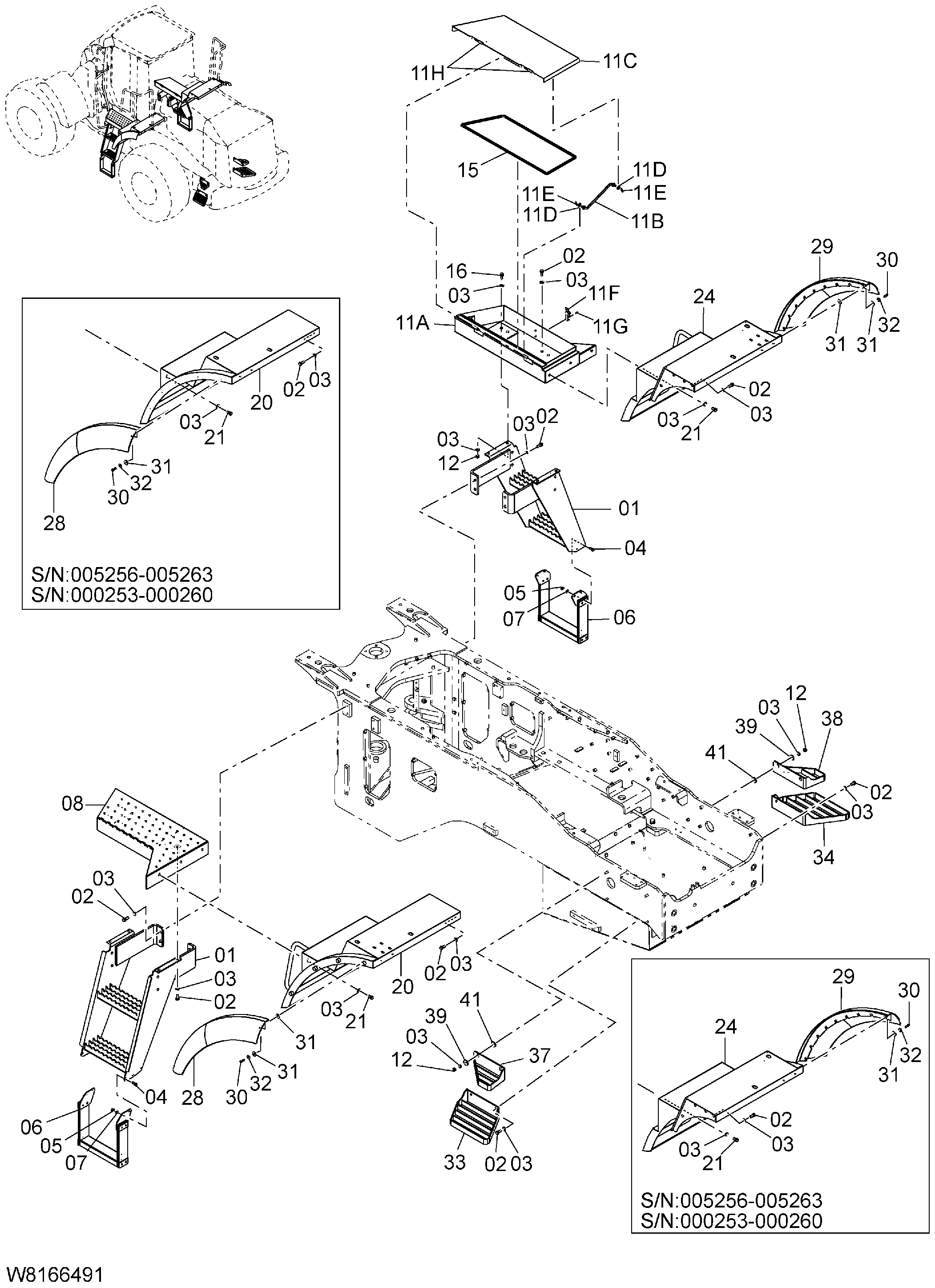

Заводская схема «Пол плата(2)» для HITACHI ZW220. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	263G6-50013	Ступень в сборе	2
02	01183-12030	Болт с шайбой	26
03	02000-00012	Шайба	42
04	01183-10025	Болт с шайбой	8
05	01401-00010	Гайка	8
06	26556-50271	Ступень в сборе	2
07	02000-00010	Шайба	8
08	263G6-50421	Декк пластина в сборе	1
11	263G6-50342	Инструмент короб в сборе	1
11A	263G6-50322	Короб в сборе	1
11B	263G6-50411	Шток в сборе	1
11C	263G6-50332	Крышка в сборе	1
11D	26606-92571	Шайба	2
11E	26067-42081	Палец стопорный	2
11F	26196-44361	Зажим	1
11G	01103-05014	Болт	2
11H	26606-52511	Втулка	2
12	01401-00012	Гайка	8
15	263G6-54311	Стрип веатхер	1
16	01183-12035	Болт с шайбой	2
20	263G6-50351	Задний крыло в сборе LH	1
20	263G6-50352	Задний крыло в сборе LH	1
20	263G6-50353	Задний крыло в сборе LH	1
21	01183-12025	Болт с шайбой	6
24	263G6-50361	Задний крыло в сборе RH	1
24	263G6-50362	Задний крыло в сборе RH	1
24	263G6-50363	Задний крыло в сборе RH	1
28	263G6-53241 замена: 263G6-54511	Крышка задний крыло	1
28	263G6-54511	Крышка LH	1
29	263G6-53251 замена: 263G6-54521	Крышка задний крыло	1
29	263G6-54521	Крышка RH	1
30	01100-08025	Болт	8
30	01100-08055	Болт	8
31	26606-52721	Шайба	8
31	26606-52721	Шайба	16
32	02000-00008	Шайба	8
33	263G6-50452 замена: 263G6-50453	Задний ступень в сборе LH	1
33	263G6-50453	Задний ступень в сборе LH	1
34	263G6-50462 замена: 263G6-50463	Задний ступень в сборе RH	1
34	263G6-50463	Задний ступень в сборе RH	1
37	263G6-50551 замена: 263G6-50552	Задний ступень в сборе LH	1
37	263G6-50552	Задний ступень в сборе LH	1
38	263G6-50561 замена: 263G6-50562	Задний ступень в сборе RH	1
38	263G6-50562	Задний ступень в сборе RH	1
39	26096-42351	Шайба	4
40	02000-00016	Шайба	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZW220 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
