Впускной, выпускной устройство(1) — HITACHI ZW220

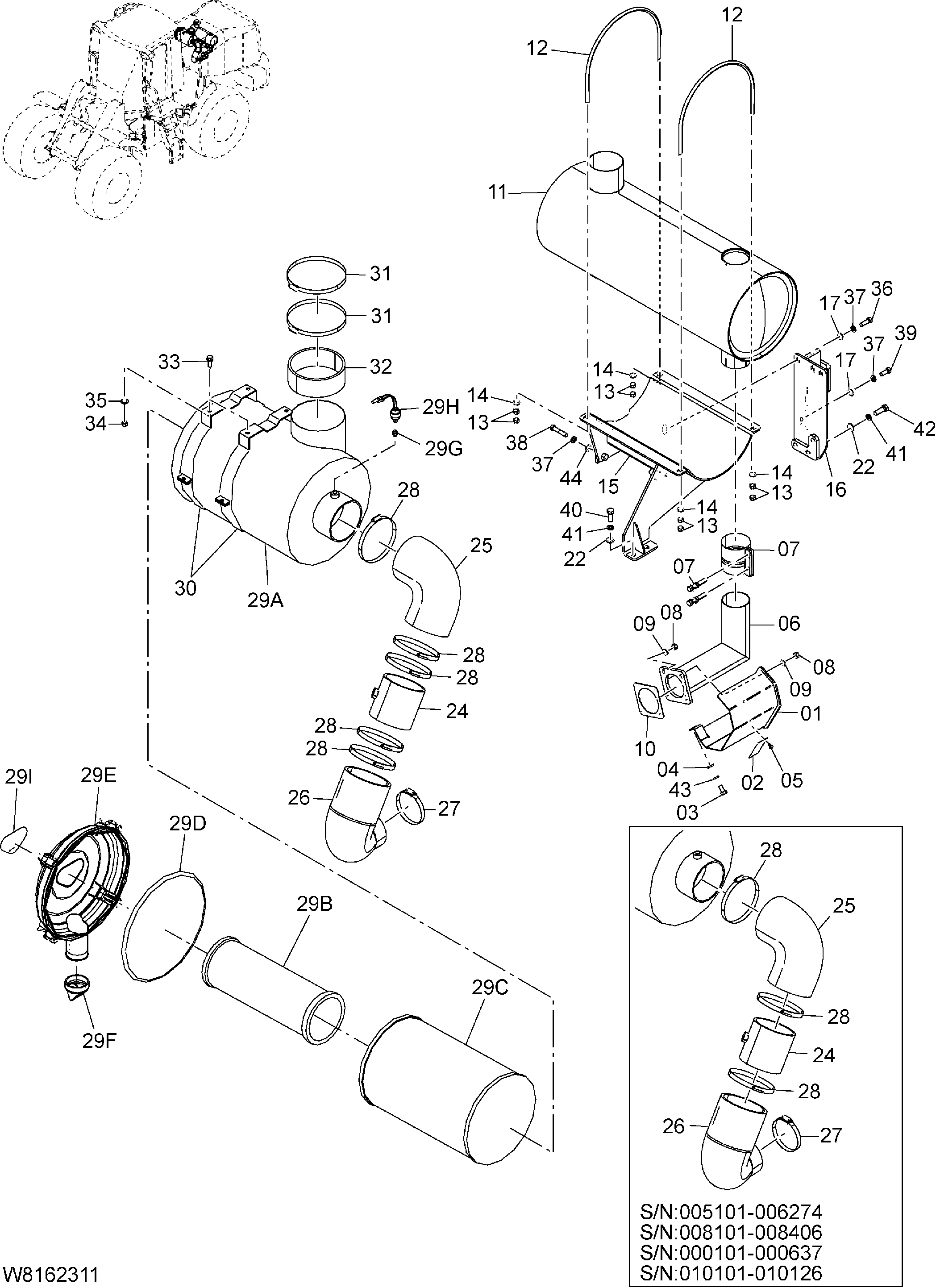

Заводская схема «Впускной, выпускной устройство(1)» для HITACHI ZW220. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263G2-30122 | Крышка | 1 |
| 02 | HL4407874 | Информационная табличка | 1 |
| 03 | 01106-08016 | Болт с шайбой | 1 |
| 04 | 02000-00008 | Шайба | 1 |
| 05 | 26099-12111 | Приводной винт | 4 |
| 06 | 263G2-30051 | Выпускная труба | 1 |
| 07 | HL4190587 | Хомут | 1 |
| 08 | 01400-30010 | Гайка | 4 |
| 09 | 02013-00010 | Шайба | 4 |
| 10 | 263G2-32721 | Прокладка | 1 |
| 11 | HL4630636 | Глушитель | 1 |
| 12 | 263G2-32531 | U болт | 2 |
| 13 | 01401-00010 | Гайка | 8 |
| 14 | 02000-00010 | Шайба | 4 |
| 15 | 263G2-30031 | Кронштейн | 1 |
| 16 | 263G2-30041 | Кронштейн | 1 |
| 17 | 02000-00010 | Шайба | 4 |
| 22 | 02000-00012 | Шайба | 5 |
| 24 | 263G2-30251 | Трубка в сборе | 1 |
| 25 | 263G2-32841 | Шланг | 1 |
| 26 | 263G2-32861 | Шланг | 1 |
| 27 | 26607-63311 | Зажим шланг | 1 |
| 28 | 26607-63341 | Зажим | 3 |
| 28 | 26607-63341 | Зажим | 5 |
| 29 | HL4645450 | Фильтр воздушный | 1 |
| 29B | 20801-03471 | Элемент (внутренний) | 1 |
| 29C | 263G2-37051 | Элемент (наружный) | 1 |
| 29D | 263G2-37041 | Уплотнительное кольцо | 1 |
| 29E | 263G2-37031 | Крышка | 1 |
| 29F | 26402-37031 | Клапан | 1 |
| 29G | 516G2-72041 | Адаптер | 1 |
| 29H | 263G2-37021 | Индикатор | 1 |
| 29I | 263G2-37011 | Информационная табличка | 1 |
| 30 | 503E9-52031 | Лента | 2 |
| 31 | 26607-63351 | Зажим | 2 |
| 32 | 263G2-32611 | Шланг | 1 |
| 33 | 01183-10025 | Болт с шайбой | 4 |
| 34 | 01401-00010 | Гайка | 4 |
| 35 | 02000-00010 | Шайба | 4 |
| 36 | 01116-10030 | Болт | 3 |
| 37 | 02011-00010 | Шайба | 7 |
| 38 | 01116-10050 | Болт | 3 |
| 39 | 01116-10025 | Болт | 1 |
| 40 | 01116-12025 | Болт | 2 |
| 41 | 02011-00012 | Шайба | 5 |
| 42 | 01116-12035 | Болт | 3 |
| 43 | 02011-00008 | Шайба | 1 |
| 44 | 26606-52721 | Шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW220 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
