Каталог запчастей HITACHI
Трансмиссия (17/22) [6CG, HCG, HEG] — HITACHI ZW220
Заводская схема «Трансмиссия (17/22) [6CG, HCG, HEG]» для HITACHI ZW220. Каталожные номера деталей, позиции, применяемость и запрос цены.

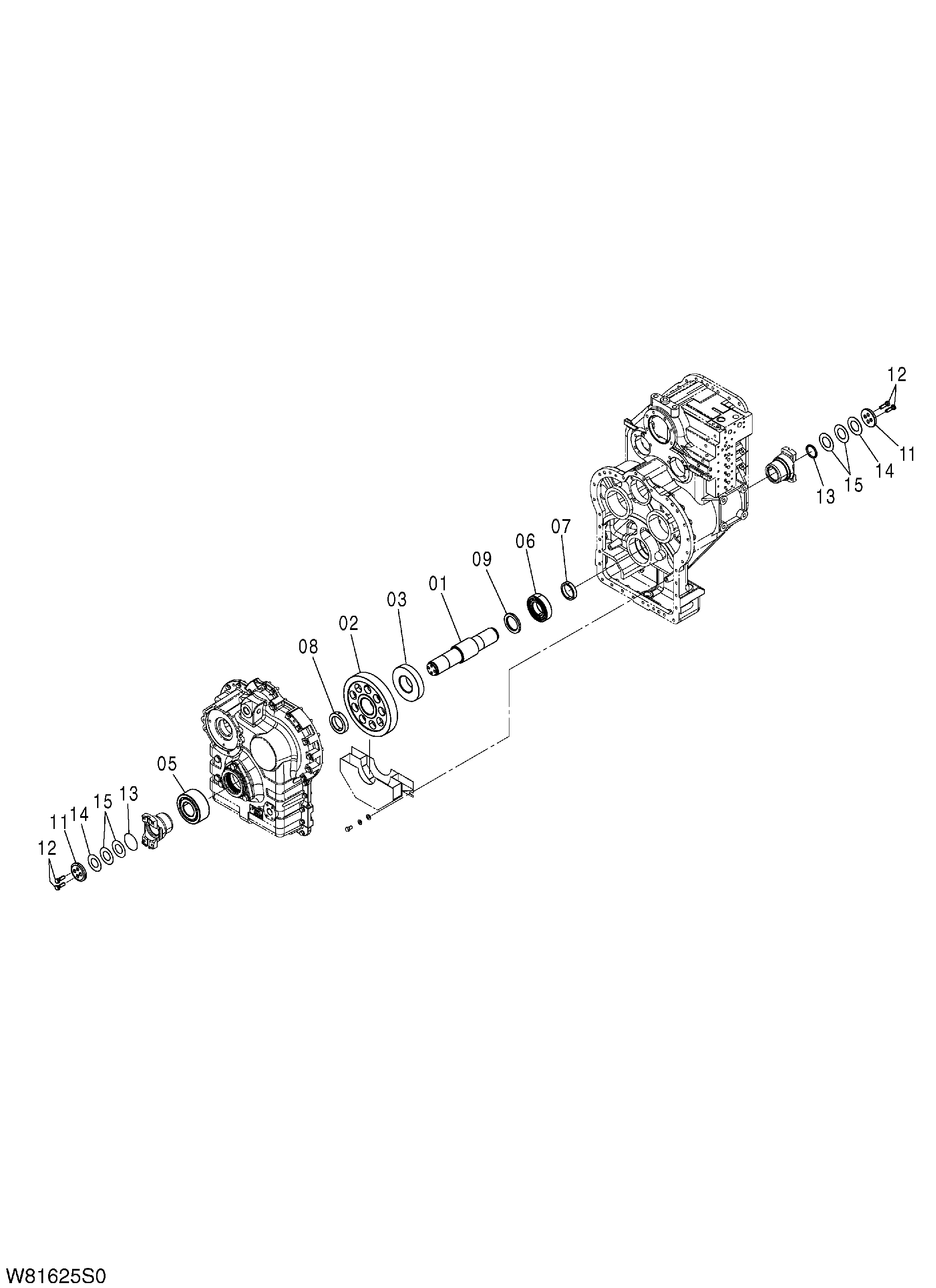

![Схема Трансмиссия (17/22) [6CG, HCG, HEG] HITACHI ZW220](/catalog-drawings/35/3598ba60-afe7-460d-884a-7d73fb15a3b5.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 163G2-50001 | Трансмиссия | 1 | |
| 163G2-50002 | Трансмиссия | 1 | |
| 01 | 163J2-54221 | Вал, оутпут | 1 |
| 02 | 163G2-52131 | Шестерня | 1 |
| 03 | 163G2-52151 | Шестерня | 1 |
| 05 | 163J2-54091 | Подшипник | 1 |
| 06 | 16832-52751 замена: 163J2-55401 | Подшипник | 1 |
| 06 | 163J2-55401 | Подшипник | 1 |
| 07 | 163J2-54231 | Проставка | 1 |
| 08 | 163J2-54241 | Проставка | 1 |
| 09 | 163J2-55001 | Проставка | 1 |
| 11 | 16772-52391 замена: 163G2-52431 | Пластина, фиксатор | 2 |
| 11 | 163G2-52431 | Пластина, фиксатор | 2 |
| 12 | 01106-12035 замена: 163J2-55321 | Болт | 8 |
| 12 | 163J2-55321 | Болт | 8 |
| 13 | 03300-00580 | Уплотнительное кольцо | 2 |
| 14 | 16762-53591 | Регулировочная шайба 0.2mm | 4 |
| 15 | 16762-53601 | Регулировочная шайба 0.1mm | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW220 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
