Основные гидролинии(4) — HITACHI ZW220

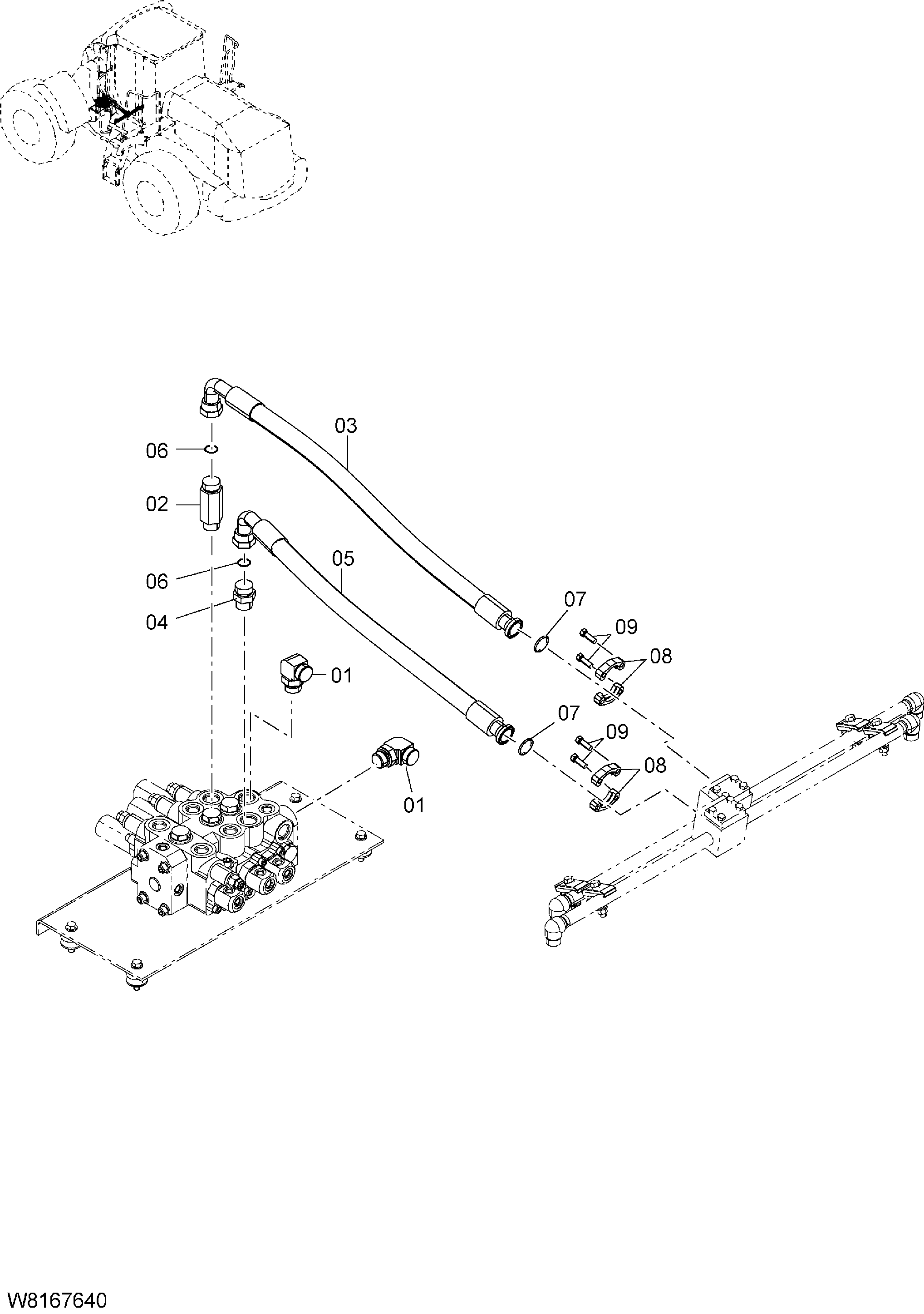

Заводская схема «Основные гидролинии(4)» для HITACHI ZW220. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | HLA853388 | Угловой штуцер | 2 |
| 01A | 03320-00290 | Уплотнительное кольцо | 1 |
| 02 | HL4205141 | Адаптер | 1 |
| 02A | 03320-00290 | Уплотнительное кольцо | 1 |
| 03 | 263G7-62651 замена: 263G7-63721 | Шланг в сборе | 1 |
| 03 | 263G7-63721 | Шланг в сборе | 1 |
| 04 | HLA853188 | Адаптер | 1 |
| 04A | 03320-00290 | Уплотнительное кольцо | 1 |
| 05 | 263G7-62641 замена: 263G7-63711 | Шланг в сборе | 1 |
| 05 | 263G7-63711 | Шланг в сборе | 1 |
| 06 | HL4187328 | Уплотнительное кольцо | 2 |
| 07 | 26607-62631 | Уплотнительное кольцо | 2 |
| 08 | 26607-62571 | Франге сприт | 4 |
| 09 | 01116-10030 | Болт | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW220 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
