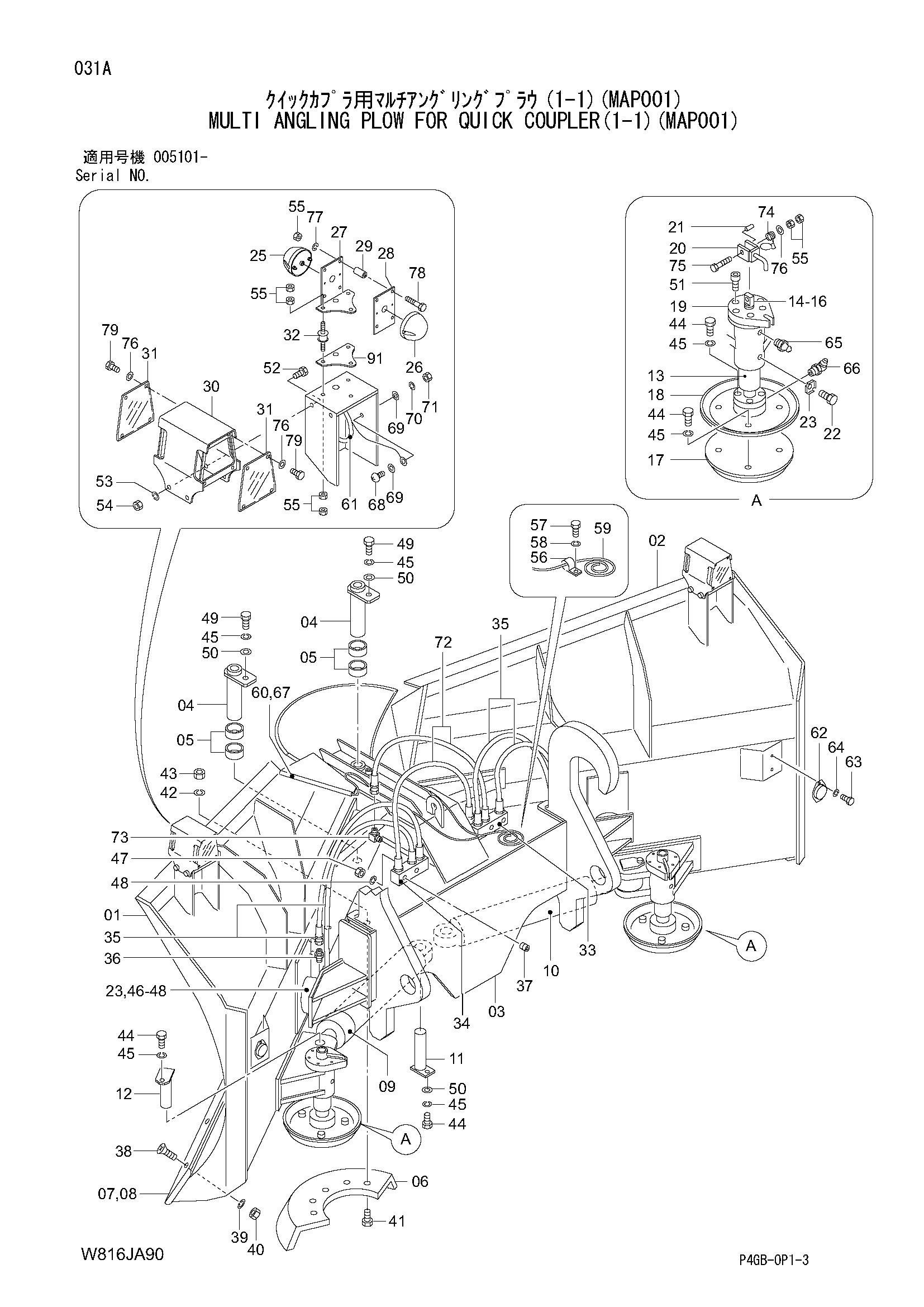

Многофункциональный поворотный плуг для быстрый быстросъёмное устройство(1-1)(схема001) — HITACHI ZW220

Заводская схема «Многофункциональный поворотный плуг для быстрый быстросъёмное устройство(1-1)(схема001)» для HITACHI ZW220. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	563G0-60271	Многофункциональный поворотный плуг	1
01	CU-20042	Отвал LH	1
02	CU-20043	Отвал RH	1
03	CU-22027	Рама	1
04	CU-11768	Палец центральный	2
05	CU-11853	Втулка	4
06	CU-96T863-2	Кромка центральный	1
07	CU-27019	Кромка внутренний	2
08	CU-27006	Кромка наружный	2
09	CU-27506L	Гидроцилиндр LH	1
10	CU-27506R	Гидроцилиндр RH	1
11	CU-11769	Палец	2
12	CU-11757	Палец	2
13	CU-11808	Палец	2
14	CU-11801	Болт регулировка	2
15	CU-12171	Уплотнительное кольцо	2
16	CU-12172	Уплотнительное кольцо	2
17	CU-11816	Пластина	2
18	CU-11817	Башмак	2
19	CU-11805	Крышка	2
20	CU-11806	Рукоятка	2
21	CU-53001	Палец ролл	2
22	CU-11802	Болт	2
23	CU-11807	Шайба	2
24	CU-12156	Ограничитель	2
25	CU-65000	LED фонарь	2
26	CU-65001	LED фонарь	2
27	CU-65002	Кронштейн A	2
28	CU-65003	Кронштейн B	2
29	CU-65004	Проставка	8
30	CU-65005	Крышка фонарь	2
31	CU-65007	Пластина крышка	4
32	CU-44101	Крепление резиновый	6
33	CU-48004	Коллектор RH	1
34	CU-48003	Коллектор LH	1
35	CU-46004	Шланг	4
36	CU-47001	Адаптер	10
37	CU-47004	Пробка	4
38	CU-12202	Болт	22
39	CU-12312	Шайба	22
40	CU-12264	Гайка	22
41	CU-12206	Болт	5
42	CU-12304	Шайба	5
43	CU-12285	Гайка	5
44	CU-12223	Болт	18
45	CU-12302	Шайба	22
46	CU-12221	Болт	2
47	CU-12282	Гайка	4
48	CU-12315	Шайба	4
49	CU-12225	Болт	4
50	CU-12317	Шайба	4
51	CU-12224	Винт	12
52	CU-12241	Болт	12
53	CU-12301	Шайба	12
54	CU-12281	Гайка	8
55	CU-12280	Гайка	28
56	CU-12161	Зажим	1
57	CU-12250	Болт	1
58	CU-12297	Шайба	1
59	CU-11861	Провод жгут проводов	1
60	CU-11876	Корругате	2
61	CU-11878	Корругате	2
62	CU-12150	Рефлектор	1
63	CU-12251	Болт	4
64	CU-12298	Шайба	4
65	CU-12191	Пресс-маслёнка	6
66	CU-12192	Пресс-маслёнка	6
67	CU-11862	Коде	2
68	CU-12287	Винт	2
69	CU-12324	Шайба	4
70	CU-12296	Шайба	2
71	CU-12279	Гайка	2
72	CU-46015	Шланг	2
73	CU-47003	Угловой штуцер	2
74	CU-54001	Пружина	2
75	CU-12241	Болт	2
76	CU-43201	Шайба	26
77	CU-43203	Шайба	8
78	CU-38024	Болт	8
79	CU-38019	Болт	16
91	CU-65008	Кронштейн C	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZW220 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
