Насос — HITACHI ZW220

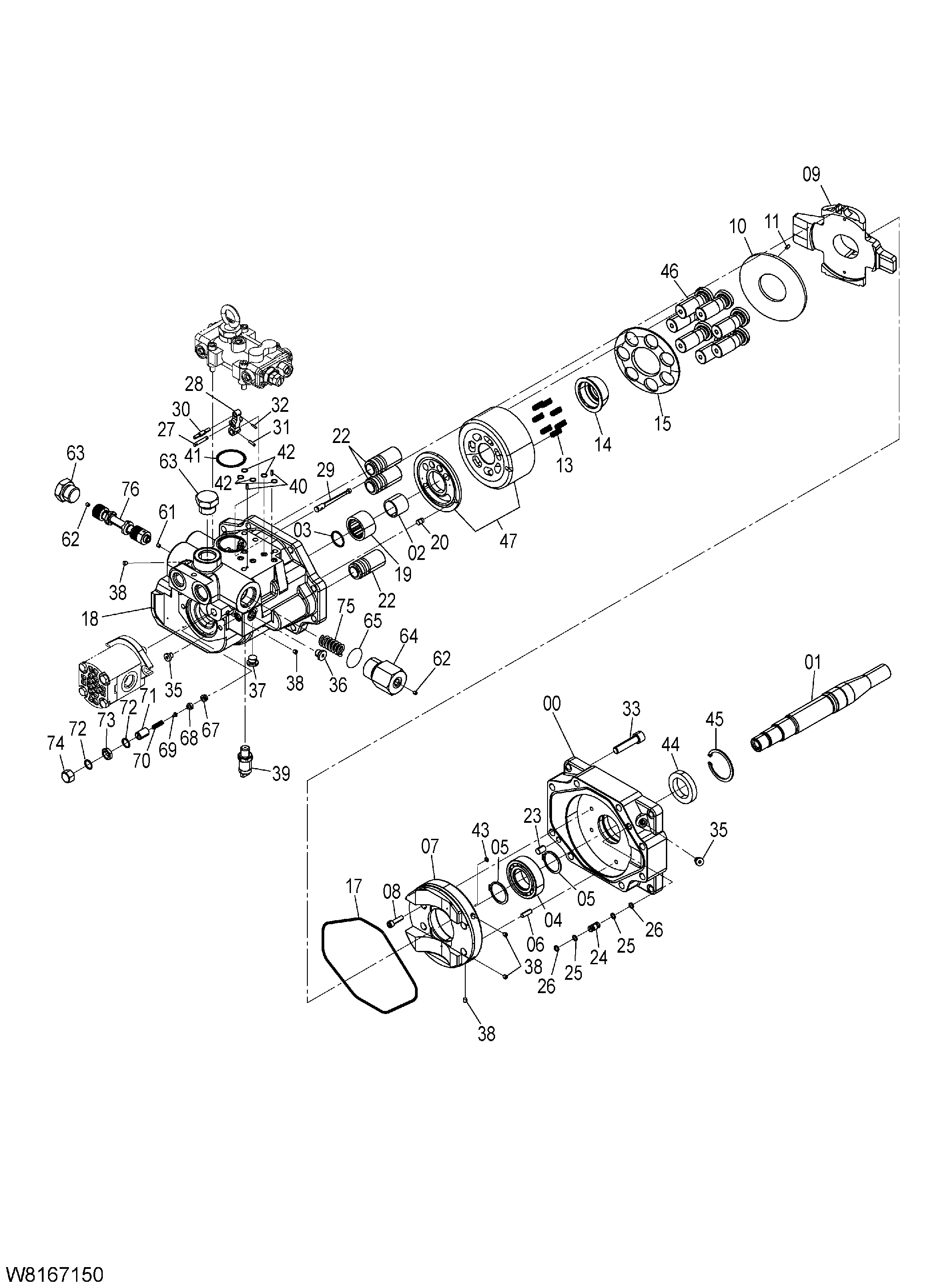

Заводская схема «Насос» для HITACHI ZW220. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263G7-17121 | Вал привод | 1 |
| 02 | 263G7-17131 | Внутреннее кольцо подшипника | 1 |
| 03 | 263G7-17141 | Стопорное кольцо | 1 |
| 04 | 263G7-17151 | Роликовый подшипник | 1 |
| 05 | 02100-00045 | Стопорное кольцо | 2 |
| 06 | 263G7-17161 | Установочный штифт | 1 |
| 07 | 263G7-17171 | Пластина крадле | 1 |
| 08 | HLM340830 | Болт с внутренним шестигранником | 4 |
| 09 | 263G7-17181 | Пластина свасх | 1 |
| 10 | 263G7-17951 | Пластина | 1 |
| 11 | 263G7-17201 | Палец | 1 |
| 13 | 263G7-17211 | Пружина сжатия | 7 |
| 14 | 263G7-17221 | Втулка | 1 |
| 15 | 263G7-17231 | Фиксатор | 1 |
| 17 | 263G7-17251 | Уплотнительное кольцо | 1 |
| 19 | 263G7-17261 | Игольчатый подшипник | 1 |
| 20 | 263G7-17271 | Установочный штифт | 1 |
| 22 | 263G7-17281 | Поршень серво | 3 |
| 23 | 263G7-17291 | Установочный штифт | 1 |
| 24 | 263G7-17301 | Палец | 1 |
| 25 | 263G7-17921 | Опорное кольцо | 2 |
| 26 | 263G7-17311 | Уплотнительное кольцо | 2 |
| 27 | 263G7-17321 | Палец | 1 |
| 28 | 263G7-17331 | Тяга | 1 |
| 29 | 263G7-17341 | Палец | 1 |
| 30 | 263G7-17881 | Палец | 1 |
| 31 | 02270-04016 | Пружинный штифт | 1 |
| 32 | 263G7-17931 | Пружинный штифт | 1 |
| 33 | HLM341460 | Болт с внутренним шестигранником | 8 |
| 35 | 263G7-17351 | Пробка | 2 |
| 35A | 03320-00080 | Уплотнительное кольцо | 1 |
| 36 | 263G7-17361 | Пробка | 1 |
| 36A | 03320-00110 | Уплотнительное кольцо | 1 |
| 37 | 263G7-17371 | Пробка | 1 |
| 37A | 03320-00140 | Уплотнительное кольцо | 1 |
| 38 | 263G7-17381 | Пробка | 5 |
| 39 | HL4668254 | Датчик давления | 1 |
| 39A | HL4365826 | Уплотнительное кольцо | 1 |
| 40 | 02270-04010 | Пружинный штифт | 2 |
| 41 | 263G7-17391 | Уплотнительное кольцо | 1 |
| 42 | 263G7-17311 | Уплотнительное кольцо | 5 |
| 43 | 263G7-17401 | Уплотнительное кольцо | 1 |
| 44 | 263G7-17411 | Масляное уплотнение | 1 |
| 45 | 02110-00068 | Стопорное кольцо | 1 |
| 46 | 263G7-17571 | Поршень | 7 |
| 47 | 263G7-17541 замена: 263G7-17951 | Ротор | 1 |
| 47 | 263G7-17951 | Ротор | 1 |
| 61 | 263G7-17421 | Дроссель | 1 |
| 62 | 263G7-17431 | Дроссель | 2 |
| 63 | HLA885008 | Пробка | 2 |
| 63A | 03320-00290 | Уплотнительное кольцо | 1 |
| 64 | 263G7-17441 | Пробка | 1 |
| 65 | 03320-00380 | Уплотнительное кольцо | 1 |
| 67 | 263G7-17451 | Пробка | 1 |
| 68 | 263G7-17461 | Сиденье | 1 |
| 69 | 263G7-17471 | Клапан | 1 |
| 70 | 263G7-17481 | Пружина | 1 |
| 71 | 263G7-17491 | Винт | 1 |
| 72 | 263G7-17501 | Прокладка | 2 |
| 73 | 263G7-17511 | Гайка | 1 |
| 74 | 263G7-17521 | Гайка колпачок | 1 |
| 75 | 263G7-17531 | Пружина сжатия | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW220 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
