Крышка(3) — HITACHI ZW220

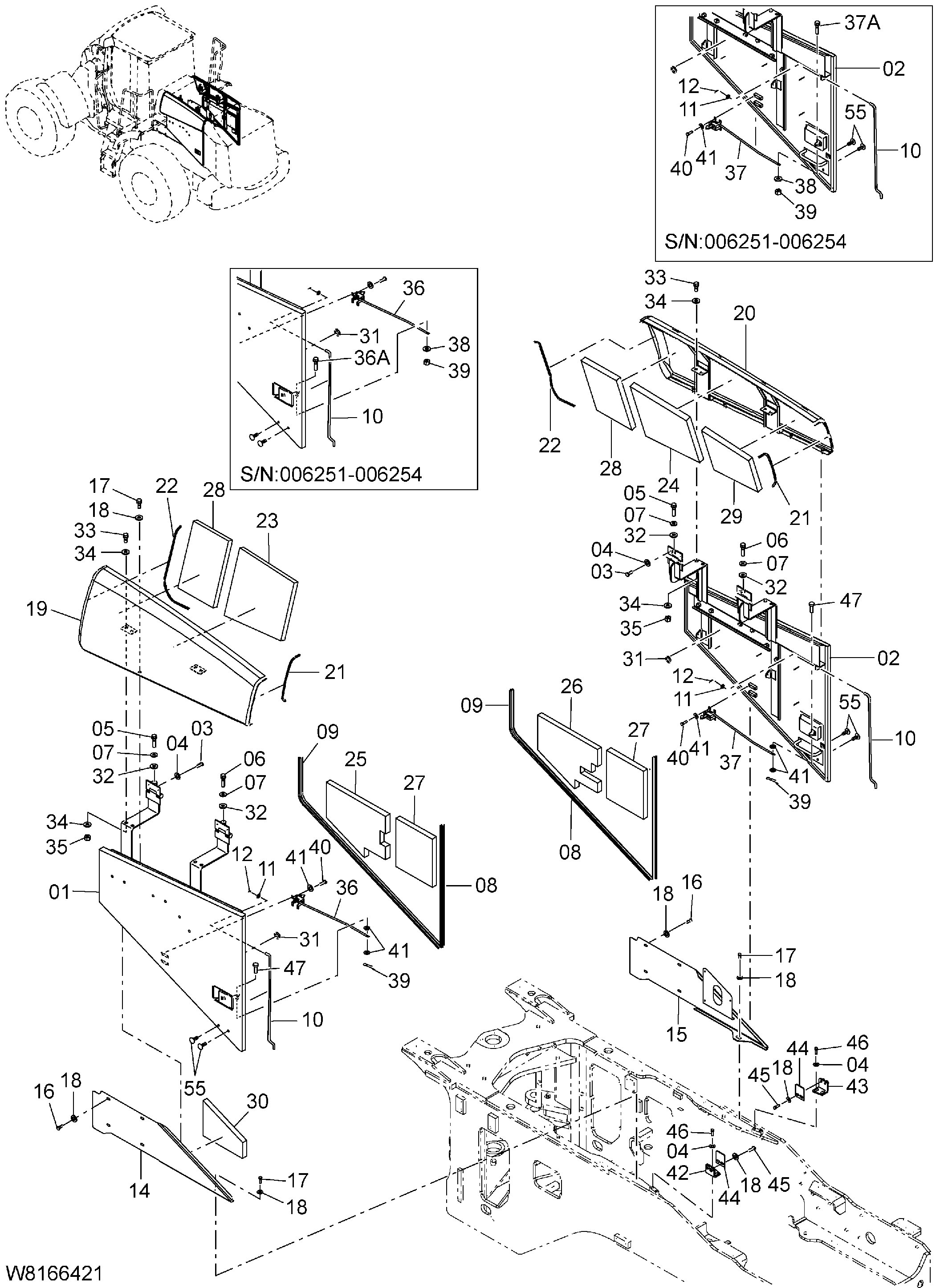

Заводская схема «Крышка(3)» для HITACHI ZW220. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263G6-40603 | Боковой панель в сборе LH | 1 |
| 02 | 263G6-40613 | Боковой панель в сборе RH | 1 |
| 03 | 01183-12030 | Болт с шайбой | 8 |
| 04 | 02000-00012 | Шайба | 12 |
| 05 | 01183-10060 | Болт с шайбой | 2 |
| 06 | 01183-10040 | Болт с шайбой | 2 |
| 07 | 26312-12021 | Шайба | 4 |
| 08 | 26606-43351 | Стрип веатхер | 2 |
| 09 | 26606-43291 | Стрип веатхер | 2 |
| 10 | 263G6-40782 | Шток в сборе | 2 |
| 11 | 02000-00010 | Шайба | 2 |
| 12 | 26067-42091 | Палец стопорный | 2 |
| 14 | 263G6-44162 | Пластина LH | 1 |
| 15 | 263G6-40592 | Пластина в сборе | 1 |
| 16 | 01183-10025 | Болт с шайбой | 8 |
| 17 | 01183-10020 | Болт с шайбой | 10 |
| 18 | 02000-00010 | Шайба | 22 |
| 19 | 263G6-40262 | Боковой крышка в сборе LH | 1 |
| 20 | 263G6-40272 | Боковой крышка в сборе RH | 1 |
| 21 | 263G6-44801 | Стрип веатхер | 2 |
| 22 | 263G6-44791 | Стрип веатхер | 2 |
| 23 | 263G6-44701 | Коврик соунд прооф | 1 |
| 24 | 263G6-44711 | Коврик соунд прооф | 1 |
| 25 | 263G6-44723 | Коврик соунд прооф | 1 |
| 26 | 263G6-45042 | Коврик соунд прооф | 1 |
| 27 | 263G6-44742 | Коврик соунд прооф | 2 |
| 28 | 263G6-44751 | Коврик соунд прооф | 2 |
| 29 | 263G6-44771 | Коврик соунд прооф | 1 |
| 30 | 263G6-44852 | Коврик соунд прооф | 1 |
| 31 | HL4287137 | Шайба | 12 |
| 32 | 263J6-42711 | Резиновая прокладка | 4 |
| 33 | 01183-10030 | Болт с шайбой | 8 |
| 34 | 02000-00010 | Шайба | 16 |
| 35 | 01401-00010 | Гайка | 8 |
| 36 | 263G6-40962 замена: 263G6-40963 | Блокировка в сборе LH | 1 |
| 36 | 263G6-40963 | Блокировка в сборе LH | 1 |
| 36A | 263G6-45131 замена: 02262-06025 | Болт | 1 |
| 37 | 263G6-40972 замена: 263G6-40973 | Блокировка в сборе RH | 1 |
| 37 | 263G6-40973 | Блокировка в сборе RH | 1 |
| 37A | 263G6-45131 замена: 02262-06025 | Болт | 1 |
| 38 | 02000-00005 | Шайба | 2 |
| 39 | 01400-00005 | Гайка | 2 |
| 39 | 02200-16016 | Палец коттер | 2 |
| 40 | 01183-06012 | Болт с шайбой | 8 |
| 41 | 02000-00006 | Шайба | 8 |
| 41 | 02000-00006 | Шайба | 12 |
| 42 | 263G6-40941 | Пластина LH | 1 |
| 43 | 263G6-40951 | Пластина RH | 1 |
| 44 | 263G6-45101 | Ограничитель | 2 |
| 45 | 01183-10025 | Болт с шайбой | 4 |
| 46 | 01183-12025 | Болт с шайбой | 4 |
| 47 | 02262-06025 | Палец | 2 |
| 55 | 263G6-45091 | Зажим щётка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW220 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
