Рулевое управление трубопроводы(1) — HITACHI ZW220

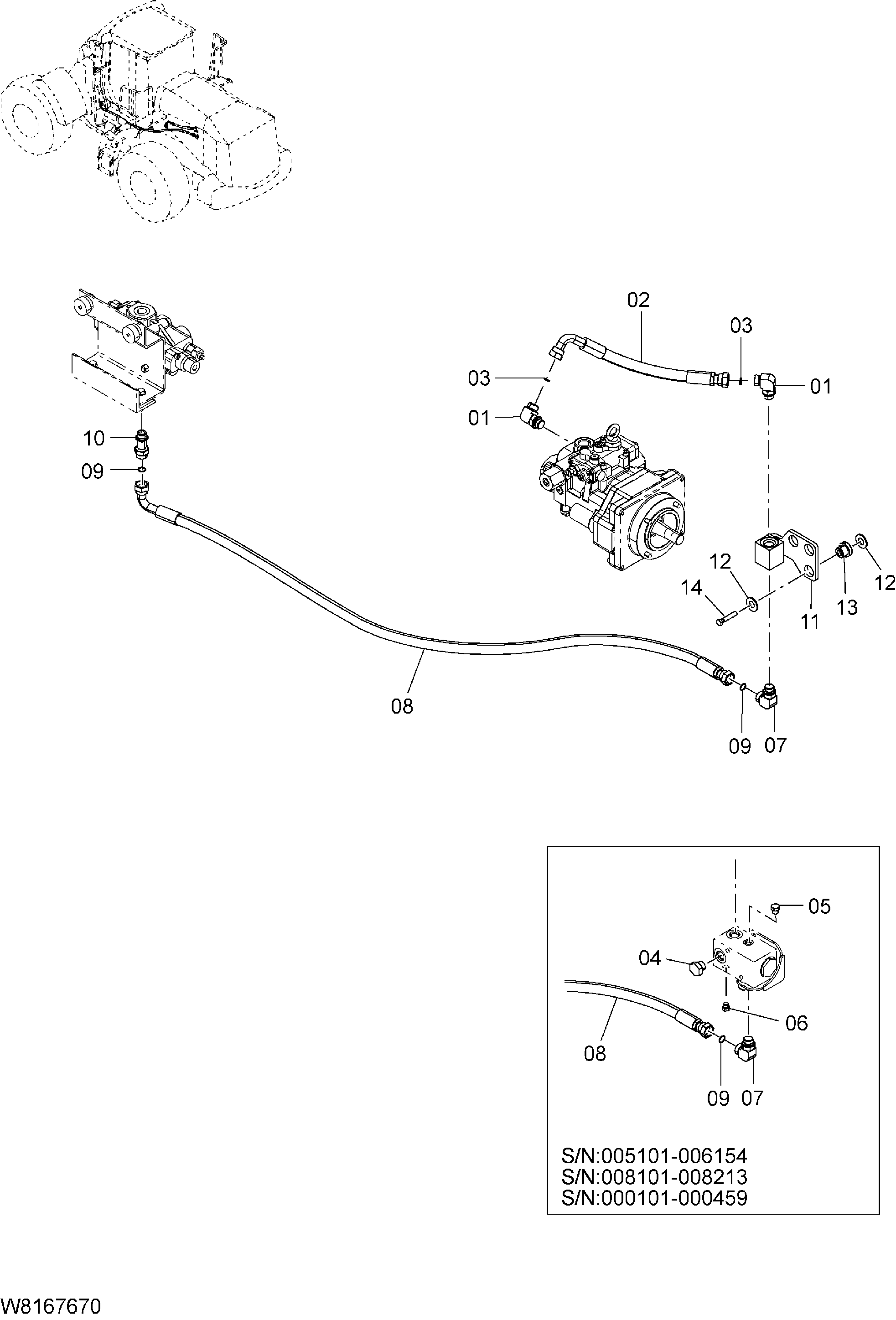

Заводская схема «Рулевое управление трубопроводы(1)» для HITACHI ZW220. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | HLA853366 | Угловой штуцер | 2 |
| 01A | 03320-00240 | Уплотнительное кольцо | 1 |
| 02 | 263G4-52301 | Шланг в сборе | 1 |
| 03 | HL4187308 | Уплотнительное кольцо | 2 |
| 04 | HLA885006 | Пробка | 1 |
| 04A | 03320-00240 | Уплотнительное кольцо | 1 |
| 05 | HLA885003 | Пробка | 1 |
| 05A | 03320-00140 | Уплотнительное кольцо | 1 |
| 06 | HLA885002 | Пробка | 1 |
| 06A | 03320-00110 | Уплотнительное кольцо | 1 |
| 07 | HLA853366 | Угловой штуцер | 1 |
| 07A | 03320-00240 | Уплотнительное кольцо | 1 |
| 08 | 263G4-52311 | Шланг в сборе | 1 |
| 08 | 263G4-52781 | Шланг в сборе | 1 |
| 09 | HL4187308 | Уплотнительное кольцо | 2 |
| 10 | HL4189539 | Адаптер | 1 |
| 10A | 03320-00240 | Уплотнительное кольцо | 1 |
| 11 | 263G4-50341 | Блок в сборе | 1 |
| 12 | 26312-12021 | Шайба | 6 |
| 13 | 26606-42251 | Крепление резиновый | 3 |
| 14 | 01110-12045 | Болт | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW220 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
