Общий назначение ковш(с навесной режущий кромка) 2.7m3[6CG, HCG, HEG, корпус, HXG](DBH270) — HITACHI ZW220

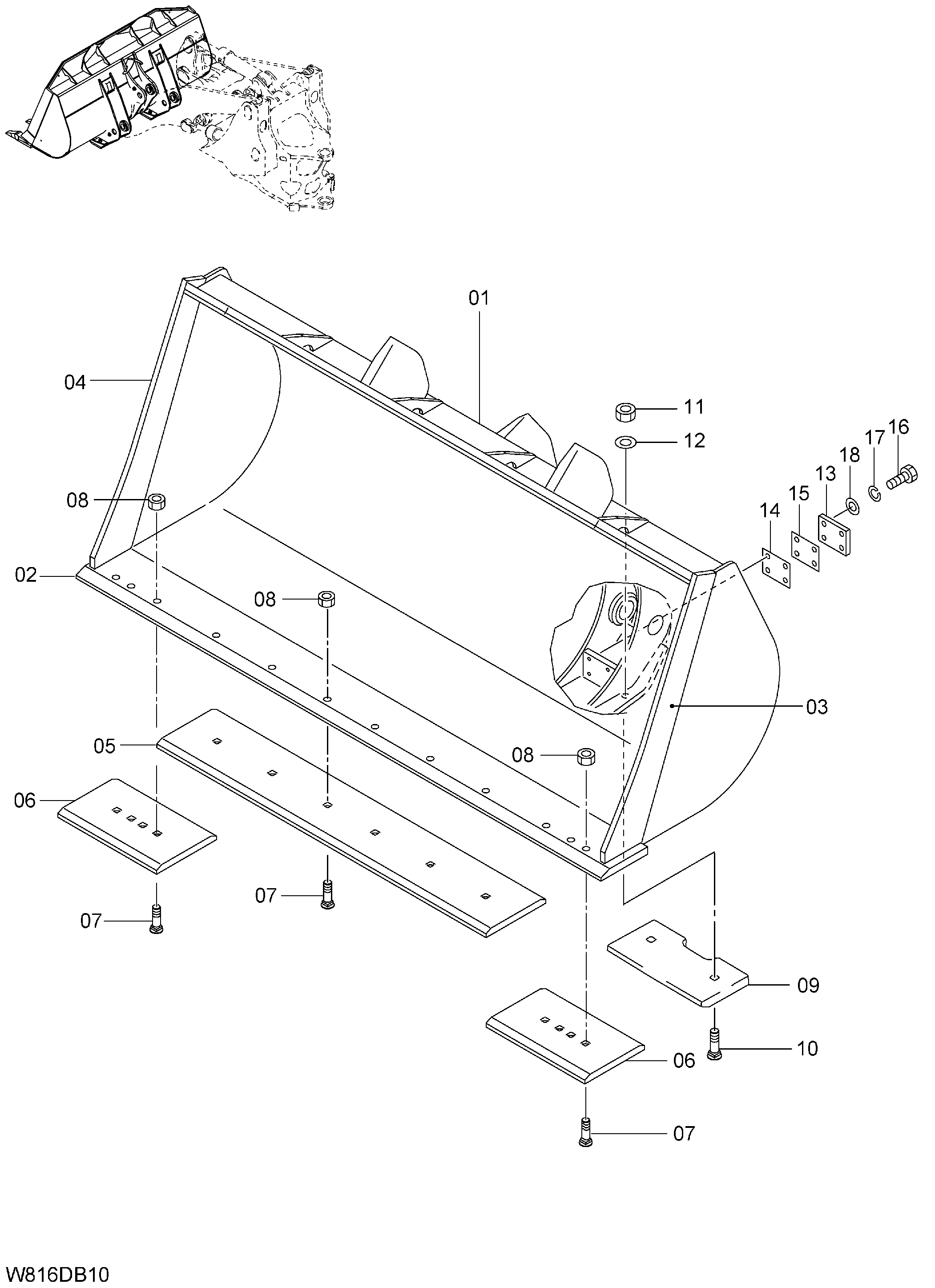

Заводская схема «Общий назначение ковш(с навесной режущий кромка) 2.7m3[6CG, HCG, HEG, корпус, HXG](DBH270)» для HITACHI ZW220. Каталожные номера деталей, позиции, применяемость и запрос цены.
 HITACHI ZW220](/catalog-drawings/3f/3f7751e8-3e70-47ce-ad3b-0d2b5f027327.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 563G8-81671 | Ковш в сборе (DEB) | 1 | |
| 01 | 563G8-81711 | Ковш | 1 |
| 02 | 26678-82062 | Кромка режущий | 1 |
| 03 | 563G8-84111 | Кромка боковой LH | 1 |
| 04 | 563G8-84121 | Кромка боковой RH | 1 |
| 05 | 26678-82151 | Кромка двойной | 1 |
| 06 | 26768-82371 | Кромка двойной | 2 |
| 07 | 56440-50031 | Болт | 12 |
| 08 | 56600-54751 | Гайка | 12 |
| 09 | 56600-67771 | Пластина веар | 2 |
| 10 | 56430-51061 | Болт | 4 |
| 11 | 56600-54751 | Гайка | 4 |
| 12 | 56600-51471 | Шайба | 4 |
| 13 | 26678-82351 | Ограничитель | 2 |
| 14 | 26678-82371 | Регулировочная шайба 2.3mm | 2 |
| 15 | 26678-82381 | Регулировочная шайба 3.2mm | 2 |
| 16 | 01116-16050 | Болт | 8 |
| 17 | 02011-00016 | Пружинная шайба | 8 |
| 18 | 190A3-02051 | Шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW220 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
