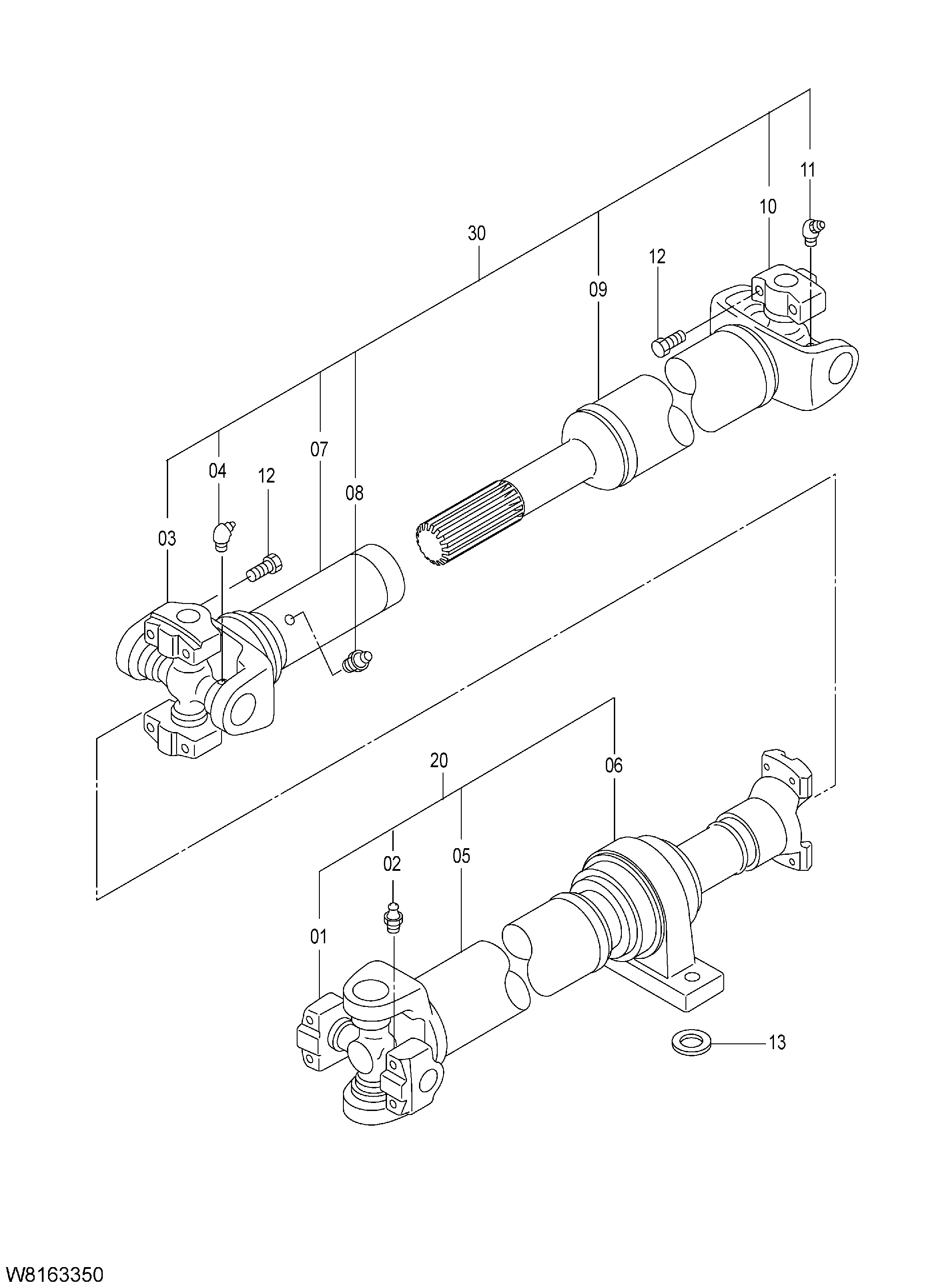

Карданный вал вал (F) [6CG, HCG, HEG] — HITACHI ZW220
Заводская схема «Карданный вал вал (F) [6CG, HCG, HEG]» для HITACHI ZW220. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Карданный вал вал (F) [6CG, HCG, HEG] HITACHI ZW220](/catalog-drawings/39/3946b3a6-33b5-425c-ae1c-7676e354f977.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 263G3-30051 | Карданный вал вал | 1 | |
| 01 | 26563-37001 | Соединение, универсальный | 1 |
| 02 | 26563-37011 | Штуцер, смазка | 1 |
| 03 | 26563-37021 | Соединение, универсальный | 1 |
| 04 | 26563-37031 | Штуцер, смазка | 1 |
| 05 | 263G3-37011 | Вилка, вал | 1 |
| 06 | 26563-37131 | Блок, пиллов | 1 |
| 08 | 26563-37091 | Штуцер, смазка | 1 |
| 10 | 26563-37001 | Соединение, универсальный | 1 |
| 11 | 26563-37011 | Штуцер, смазка | 1 |
| 12 | 26563-37111 | Болт | 12 |
| 13 | 26563-37121 | Шайба | 2 |
| 20 | 263G3-37061 | Узел в сборе | 1 |
| 30 | 263G3-37071 | Узел в сборе | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW220 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
