Каталог запчастей HITACHI

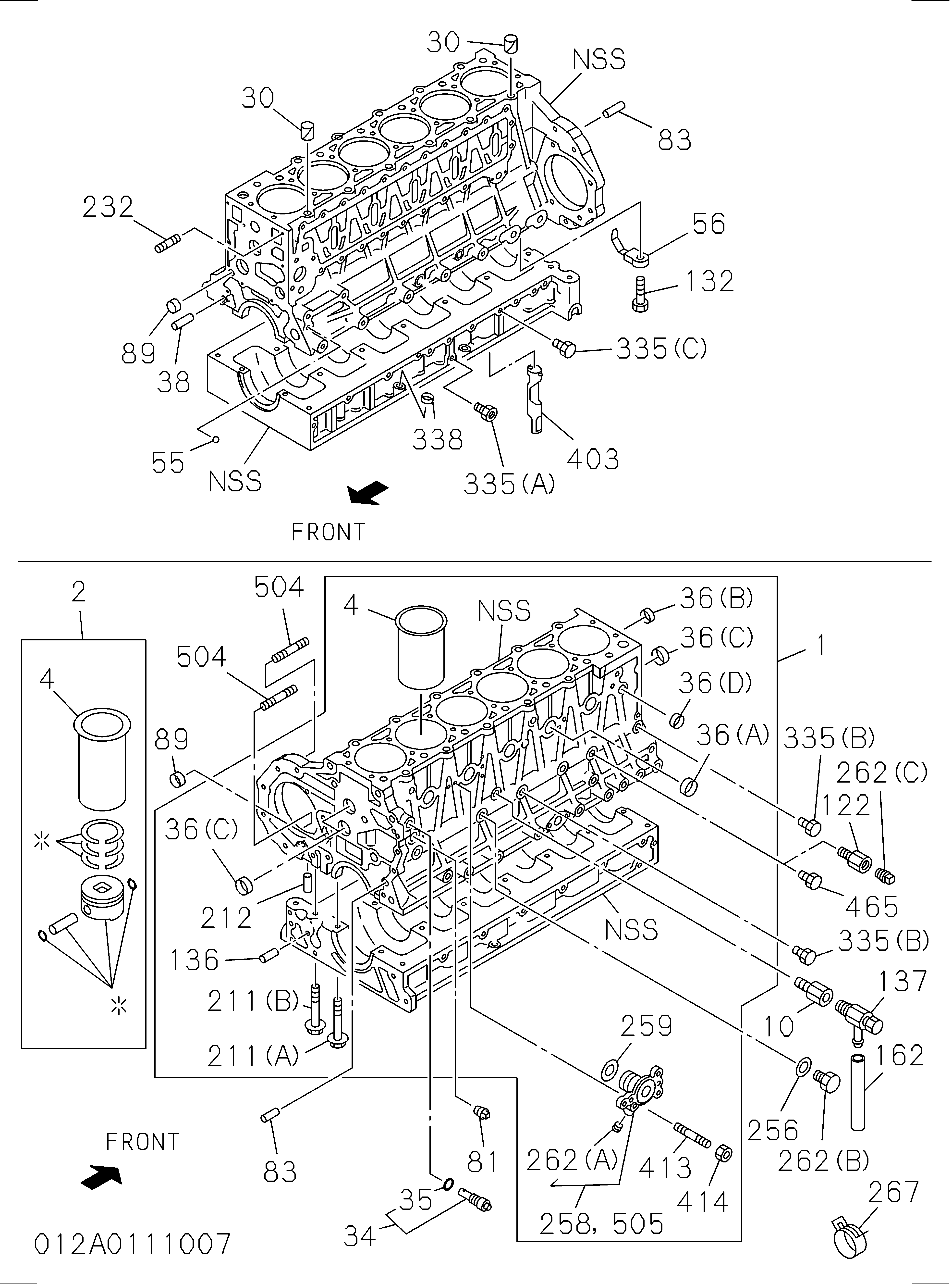

012: Блок цилиндров — HITACHI ZW220
Заводская схема «012: Блок цилиндров» для HITACHI ZW220. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 8980052794 | Блок в сборе гидроцилиндр | 1 |
| 001 | 8981807060 | Блок в сборе гидроцилиндр | 1 |
| 002 | 1878129861 | Линер комплект ENG гидроцилиндр | 6 |
| 002 | 1878129871 | Линер комплект ENG гидроцилиндр | 6 |
| 002 | 1878135391 | Линер комплект ENG гидроцилиндр | 6 |
| 002 | 1878135401 | Линер комплект ENG гидроцилиндр | 6 |
| 004 | 8943916021 | Линер C/BL | 6 |
| 004 | 8943916031 | Линер C/BL | 6 |
| 010 | 8943963780 | Разъём водяной дренажный | 1 |
| 030 | 8943996881 | Палец гидроцилиндр HD прокладка сеттинг | 2 |
| 034 | 8943930771 | Клапан масляный предохранительный | 1 |
| 035 | 5096230350 | Прокладка предохранительный клапан | 1 |
| 036(A) | 1096000052 | Чашка сеалинг, водяной джаккет | 4 |
| 036(B) | 8943990050 | Чашка сеалинг, водяной джаккет | 1 |
| 036(C) | 8970968240 | Чашка сеалинг, водяной джаккет | 4 |
| 036(D) | 1096000160 | Чашка сеалинг, водяной джаккет | 1 |
| 038 | 8944836740 | Палец картер привода ГРМ | 2 |
| 055 | 9000970110 | Пробка масляный галлерй | 1 |
| 056 | 8943951940 | JET масляный, поршень охлаждение | 6 |
| 056 | 8980206490 | JET масляный, поршень охлаждение | 6 |
| 056 | 8981733420 | JET масляный, поршень охлаждение | 6 |
| 081 | 8943973380 | Пробка водяной джаккет | 1 |
| 083 | 8944836740 | Палец маховик корпус | 2 |
| 089 | 9112191920 | Чашка сеалинг, масляный галлерй | 3 |
| 089 | 9111291280 | Чашка сеалинг, масляный галлерй | 3 |
| 132 | 8943944191 | Клапан обратный, масляный | 6 |
| 136 | 8943935961 | Втулка привод вал, масляный насос | 2 |
| 136 | 8980915660 | Втулка привод вал, масляный насос | 2 |
| 137 | 1096800240 | Кокк дренажный, водяной | 1 |
| 162 | 0035593000 | Шланг водяной дренажный, C/BL | 1 |
| 211(A) | 8943962073 | Болт кранккасе | 14 |
| 211(A) | 8970776380 | Болт кранккасе | 14 |
| 211(B) | 8943995532 | Болт кранккасе | 25 |
| 212 | 8971354230 | Палец кранккасе | 2 |
| 232 | 1093020890 | Шпилька водяной насос | 1 |
| 258 | 8976028060 | Адаптер блок HTR | 1 |
| 258 | 8976118540 | Адаптер блок HTR | 1 |
| 258 | 8976118540 | Адаптер блок HTR | 1 |
| 259 | 1096231840 | Прокладка адаптер | 1 |
| 262(A) | 1131630020 | Пробка адаптер | 1 |
| 267 | 1097041000 | Зажим дренажный шланг | 1 |
| 335(A) | 5132650010 | Пробка C/BL, боковой | 1 |
| 335(B) | 8943992250 | Пробка C/BL, боковой | 4 |
| 335(B) | 8973296170 | Пробка C/BL, боковой | 4 |
| 335(C) | 8980034160 | Пробка C/BL, боковой | 2 |
| 338 | 5111290030 | Чашка сеалинг, направляющая трубка отверстие | 2 |
| 403 | 8943953511 | Направляющая галлерй | 1 |
| 413 | 9041108300 | Шпилька адаптер | 2 |
| 413 | 0410108300 | Шпилька адаптер | 2 |
| 414 | 0911502080 | Гайка адаптер | 2 |
| 414 | 0911802080 | Гайка адаптер | 2 |
| 465 | 8943992250 | Пробка | 2 |
| 465 | 8973296170 | Пробка | 2 |
| 465 | 8943992250 | Пробка | 1 |
| 465 | 8973296170 | Пробка | 1 |
| 504 | 8973632370 | Шпилька водяной насос | 2 |
| 505 | 8976118540 | Адаптер водяной подающий | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW220 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
