Клапан в сборе (2) [6CG, HCG, HEG] — HITACHI ZW220

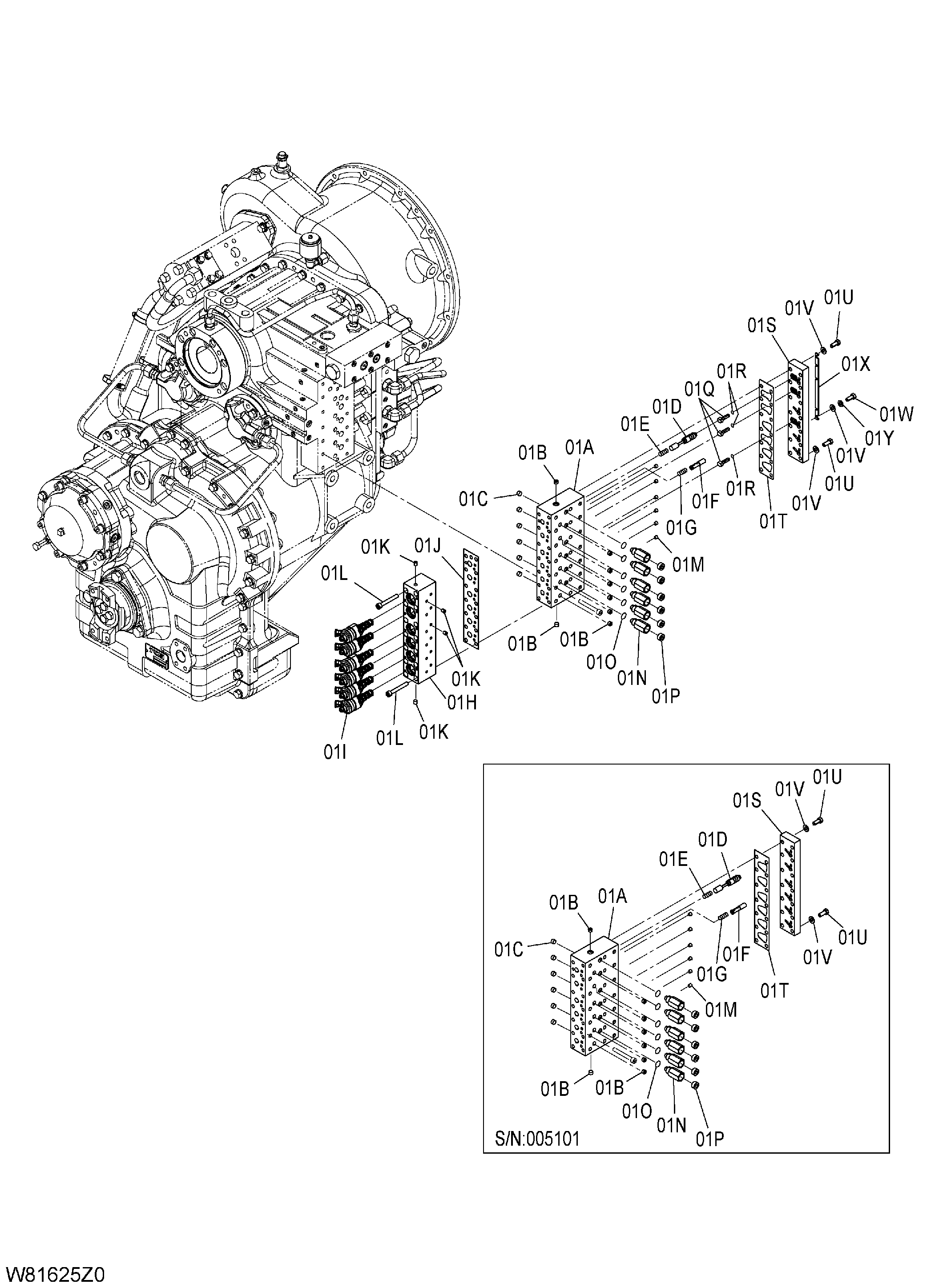

Заводская схема «Клапан в сборе (2) [6CG, HCG, HEG]» для HITACHI ZW220. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Клапан в сборе (2) [6CG, HCG, HEG] HITACHI ZW220](/catalog-drawings/bd/bdbff172-21af-4051-846c-709d712145de.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 163G2-50001 | Трансмиссия | 1 | |
| 163G2-50002 | Трансмиссия | 1 | |
| 01 | 163J2-50341 | Клапан в сборе | 1 |
| 01B | 14813-82331 | Пробка | 8 |
| 01C | 16432-53291 | Дроссель | 6 |
| 01E | 163J2-54441 | Пружина | 6 |
| 01F | 163J2-54121 | Поршень | 6 |
| 01G | 163J2-54451 | Пружина | 6 |
| 01I | 163J2-52891 | Клапан в сборе, SOL | 6 |
| 01J | 163J2-54511 | Прокладка | 1 |
| 01K | 16312-52371 | Пробка | 14 |
| 01L | 01170-08065 | Болт | 14 |
| 01L | 01170-08060 замена: 01172-08060 | Болт | 14 |
| 01L | 01172-08060 | Болт | 14 |
| 01M | 16432-53241 | Дроссель | 6 |
| 01N | 163G2-52341 | Разъём | 6 |
| 01O | 03300-00080 | Уплотнительное кольцо | 6 |
| 01P | 14813-82351 | Пробка | 6 |
| 01Q | 163G2-52351 | Шток | 3 |
| 01R | 03300-00040 | Уплотнительное кольцо | 3 |
| 01S | 163J2-54481 | Крышка, клапан | 1 |
| 01S | 163G2-52401 замена: 163G2-52402 | Крышка, клапан | 1 |
| 01S | 163G2-52402 | Крышка, клапан | 1 |
| 01T | 163J2-54651 | Прокладка | 1 |
| 01T | 163G2-52391 | Прокладка | 1 |
| 01U | 01100-08025 | Болт | 14 |
| 01U | 01100-08030 | Болт | 14 |
| 01V | 02000-00008 | Шайба | 14 |
| 01V | 02000-00008 | Шайба | 16 |
| 01W | 01100-08016 | Болт | 2 |
| 01X | 163G2-52411 | Пластина | 1 |
| 01Y | 02010-00008 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW220 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
