Электрооборудование(трансмиссия)[6CG, HCG, HEG] — HITACHI ZW220

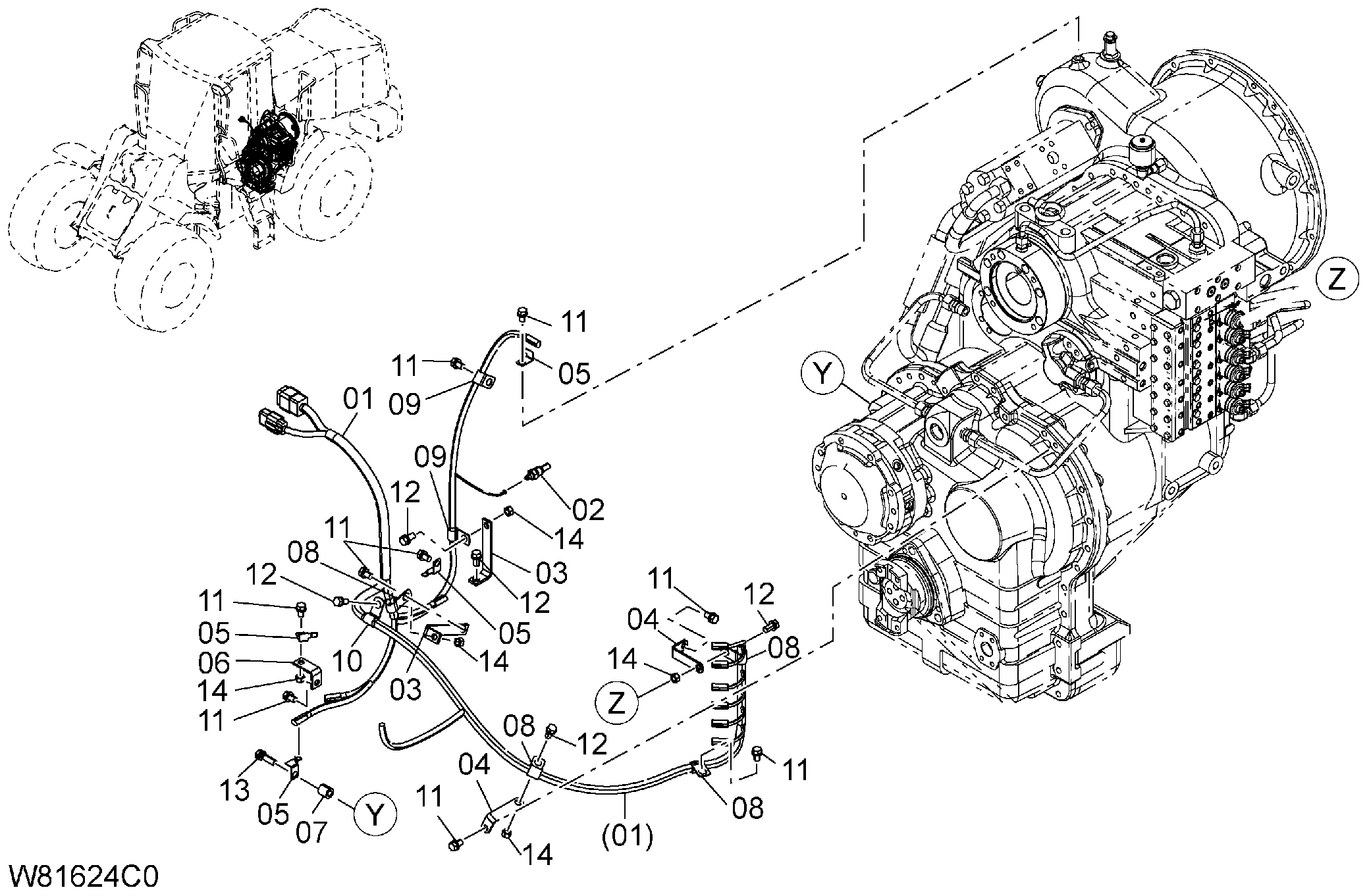

Заводская схема «Электрооборудование(трансмиссия)[6CG, HCG, HEG]» для HITACHI ZW220. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Электрооборудование(трансмиссия)[6CG, HCG, HEG] HITACHI ZW220](/catalog-drawings/74/7446d584-3013-4ab1-88ea-338146f4365c.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263G2-43061 | Провод жгут проводов | 1 |
| 02 | HL4436537 | Датчик термостатический | 1 |
| 03 | 26826-72021 | Кронштейн | 2 |
| 04 | 26612-42081 | Кронштейн | 2 |
| 05 | HL4257159 | Кронштейн | 4 |
| 06 | 263J2-22181 | Кронштейн | 1 |
| 07 | 26555-42141 замена: 263G2-12301 | Втулка | 1 |
| 07 | 263G2-12301 | Трубка | 1 |
| 08 | 263G2-43261 | Хомут | 4 |
| 09 | 263G2-43241 | Хомут | 2 |
| 10 | 263G2-43251 | Хомут | 1 |
| 11 | 01183-10016 | Болт с шайбой | 9 |
| 12 | 01183-10020 | Болт с шайбой | 5 |
| 13 | 01183-10035 | Болт с шайбой | 1 |
| 14 | 01401-00010 | Гайка | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW220 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
