Охлаждение трубопроводы(1) — HITACHI ZW220

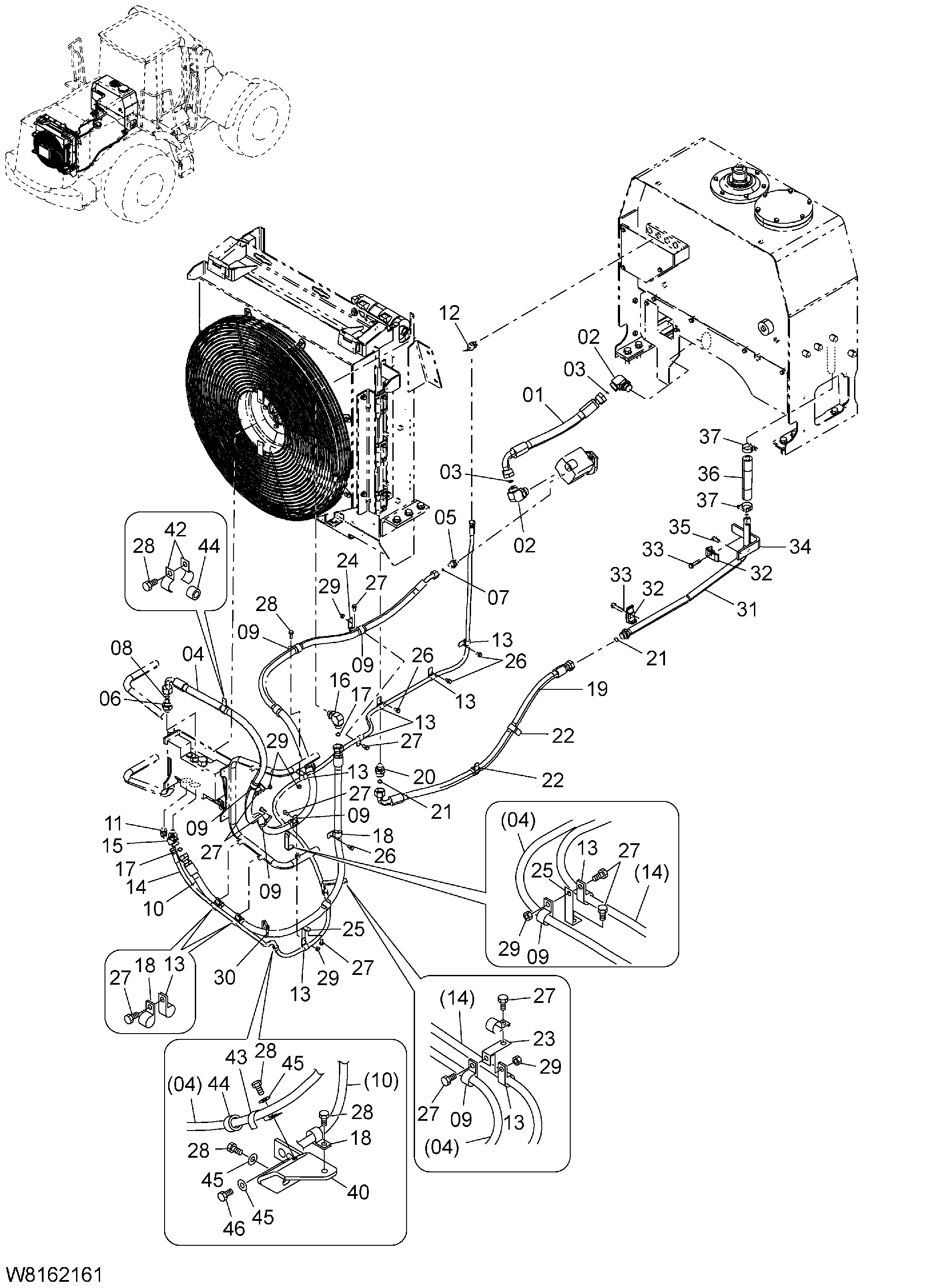

Заводская схема «Охлаждение трубопроводы(1)» для HITACHI ZW220. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263G2-13621 | Шланг в сборе | 1 |
| 02 | HLA853388 | Угловой штуцер | 2 |
| 02A | 03320-00290 | Уплотнительное кольцо | 1 |
| 03 | HL4187328 | Уплотнительное кольцо | 2 |
| 04 | 263G2-13662 | Шланг в сборе | 1 |
| 05 | HLA853144 | Адаптер | 1 |
| 05A | 03320-00180 | Уплотнительное кольцо | 1 |
| 06 | HL4189539 | Адаптер | 1 |
| 06A | 03320-00240 | Уплотнительное кольцо | 1 |
| 07 | HL4138938 | Уплотнительное кольцо | 1 |
| 08 | HL4187308 | Уплотнительное кольцо | 1 |
| 09 | 26752-42691 | Зажим | 5 |
| 10 | 263G2-13762 | Шланг в сборе | 1 |
| 11 | HLA852234 | Угловой штуцер | 1 |
| 11A | 03320-00140 | Уплотнительное кольцо | 1 |
| 12 | HLA852334 | Угловой штуцер | 1 |
| 12A | 03320-00140 | Уплотнительное кольцо | 1 |
| 13 | 263G2-43291 | Хомут | 10 |
| 14 | 263G2-13652 | Шланг в сборе | 1 |
| 15 | HLA853266 | Угловой штуцер | 1 |
| 15A | 03320-00240 | Уплотнительное кольцо | 1 |
| 16 | HLA853366 | Угловой штуцер | 1 |
| 16A | 03320-00240 | Уплотнительное кольцо | 1 |
| 17 | HL4187308 | Уплотнительное кольцо | 2 |
| 18 | 263G2-43331 | Хомут | 5 |
| 19 | 263G2-13611 | Шланг в сборе | 1 |
| 20 | HLA853166 | Адаптер | 1 |
| 20A | 03320-00240 | Уплотнительное кольцо | 1 |
| 21 | HL4187308 | Уплотнительное кольцо | 2 |
| 22 | 263G2-43331 | Хомут | 2 |
| 23 | 26826-72021 | Кронштейн | 1 |
| 24 | 263J2-22181 | Кронштейн | 1 |
| 25 | 26612-42081 | Кронштейн | 2 |
| 26 | 01183-10016 | Болт с шайбой | 5 |
| 27 | 01183-10020 | Болт с шайбой | 10 |
| 28 | 01183-10025 | Болт с шайбой | 4 |
| 29 | 01401-00010 | Гайка | 5 |
| 30 | 04913-11200 | Инсулокк | 1 |
| 31 | 263G2-10631 | Трубка в сборе | 1 |
| 32 | HL4190126 | Хомут | 2 |
| 33 | 01183-12050 | Болт с шайбой | 2 |
| 34 | 263G2-14051 | Пластина | 1 |
| 35 | 01183-12025 | Болт с шайбой | 2 |
| 36 | 04710-10020 | Шланг | 1 |
| 37 | HL4296061 | Хомут шланга | 2 |
| 40 | 263G2-10641 | Кронштейн | 1 |
| 42 | 263G2-13701 | Хомут | 2 |
| 43 | 263G2-13691 | Хомут | 1 |
| 44 | 26757-62231 | Резиновая прокладка | 2 |
| 45 | 02000-00010 | Шайба | 3 |
| 46 | 01183-10030 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW220 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
