Трубопроводы рулевого управления — HITACHI ZW20L

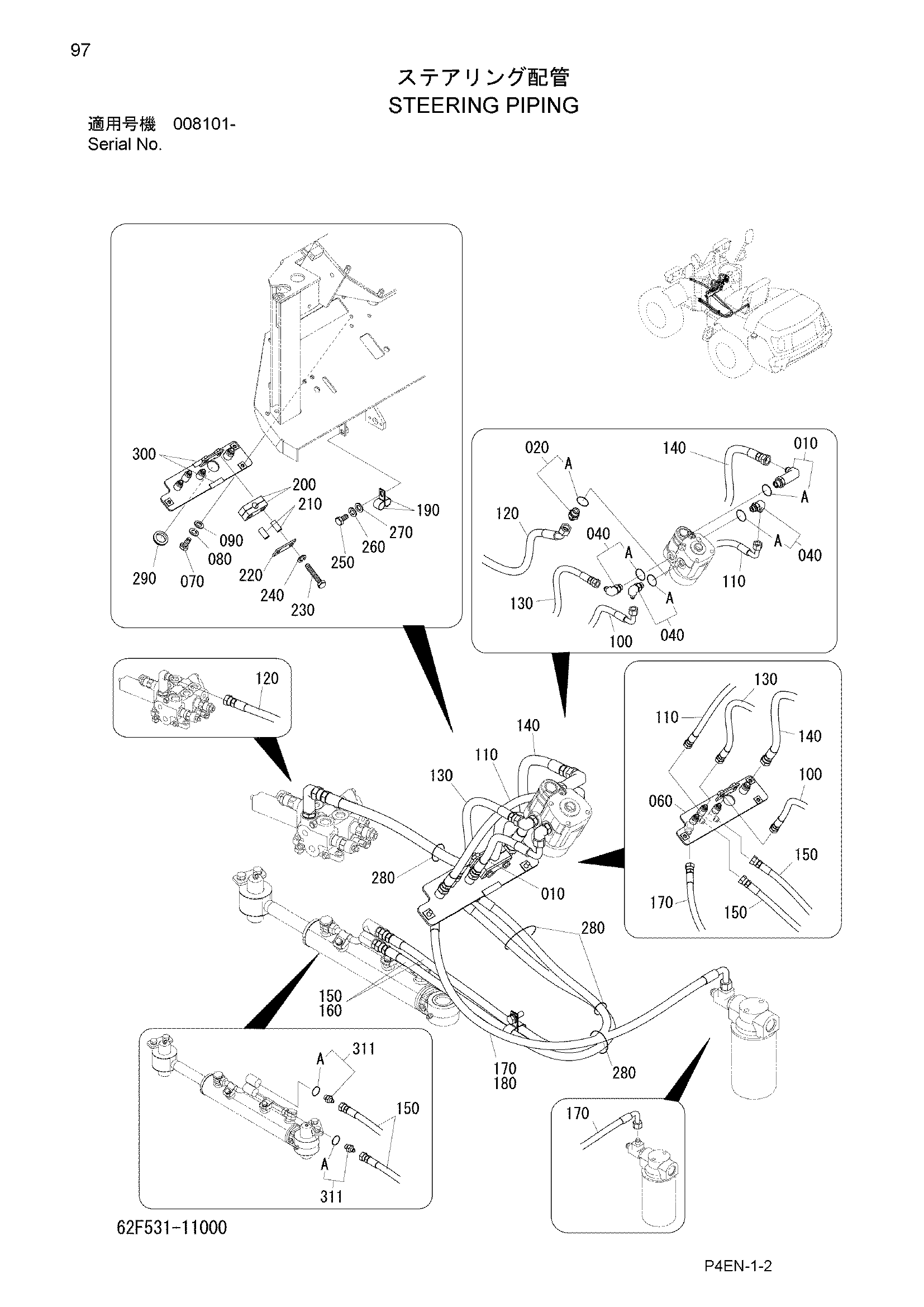

Заводская схема «Трубопроводы рулевого управления» для HITACHI ZW20L. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | HL4277652 | Угловой штуцер | 1 |
| 010A | 120011-01800 | Уплотнительное кольцо | 1 |
| 020 | HLA852144 | Адаптер | 1 |
| 020A | 120011-01800 | Уплотнительное кольцо | 1 |
| 040 | HLA852333 | Угловой штуцер | 3 |
| 040A | 120011-01400 | Уплотнительное кольцо | 1 |
| 060 | 62F531-11110 | Блок | 1 |
| 070 | 100112-08020 | Болт | 3 |
| 080 | 108002-08020 | W/S | 3 |
| 090 | 108202-08016 | Шайба | 3 |
| 100 | 62F531-11120 | Шланг | 1 |
| 110 | 62F531-11130 | Шланг | 1 |
| 120 | 62F531-11140 | Шланг | 1 |
| 130 | 126240-09040 | Шланг | 1 |
| 140 | 126240-12040 | Шланг | 1 |
| 150 | 126240-09110 | Шланг | 2 |
| 160 | 132110-15110 | Трубка коил | 2 |
| 170 | 62F531-11150 | Шланг | 1 |
| 180 | 132110-15095 | Трубка коил | 1 |
| 190 | 334271-11140 | Хомут | 2 |
| 200 | 337821-12130 | Резиновая прокладка | 2 |
| 210 | 337821-11180 | Трубка | 2 |
| 220 | 348921-11170Z | Пластина | 1 |
| 230 | 100112-08055 | Болт | 2 |
| 240 | 108002-08020 | W/S | 2 |
| 250 | 100112-10030 | Болт | 1 |
| 260 | 108002-10025 | W/S | 1 |
| 270 | 108202-10020 | Шайба | 1 |
| 280 | 130410-05000 | Хомут трос | 6 |
| 290 | 156100-30300 | Уплотнительная втулка | 1 |
| 300 | 146121-11005 | Резиновое уплотнение | 2 |
| 311 | HLA852123 | Адаптер | 2 |
| 311A | 120011-01100 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW20L и серийный номер машины. Это снижает риск заказа детали другого исполнения.
