Прямая лопата управление (3-золотник) — HITACHI ZW20L

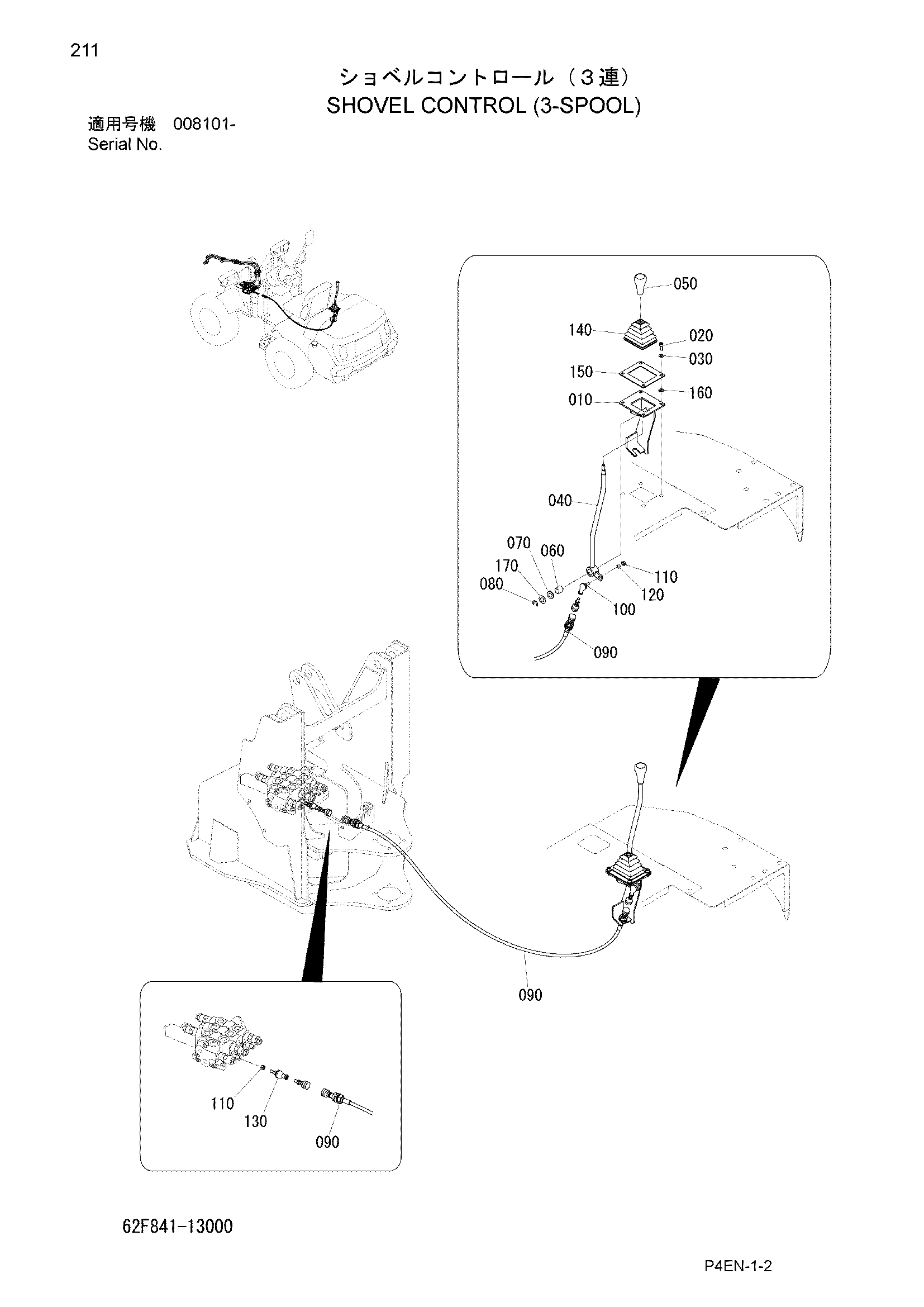

Заводская схема «Прямая лопата управление (3-золотник)» для HITACHI ZW20L. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 301842-12110 | Кронштейн | 1 |
| 020 | 305841-11150 | Болт | 4 |
| 030 | 108202-08016 | Шайба | 4 |
| 040 | 301842-12120 | Рычаг | 1 |
| 050 | 621841-11210 | Ручка | 1 |
| 060 | 344281-11130 | Подшипник, неедле | 1 |
| 070 | 108202-14025 | Шайба | 1 |
| 080 | 344281-11140 | Кольцо, E | 1 |
| 090 | 62F841-13110 | Трос | 1 |
| 100 | 226411-21190 | Концевой, шток | 1 |
| 110 | 103312-08065 | Гайка | 2 |
| 120 | 108002-08020 | W/S | 1 |
| 130 | 360841-11160 | Концевой, шток | 1 |
| 140 | 346841-12330 | Защитный чехол | 1 |
| 150 | 301842-12130 | Пластина | 1 |
| 160 | 108202-10020 | Шайба | 4 |
| 170 | 621011-00230 | Регулировочная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW20L и серийный номер машины. Это снижает риск заказа детали другого исполнения.
