Ролл граб детали (быстросъёмное устройство тип) — HITACHI ZW20L

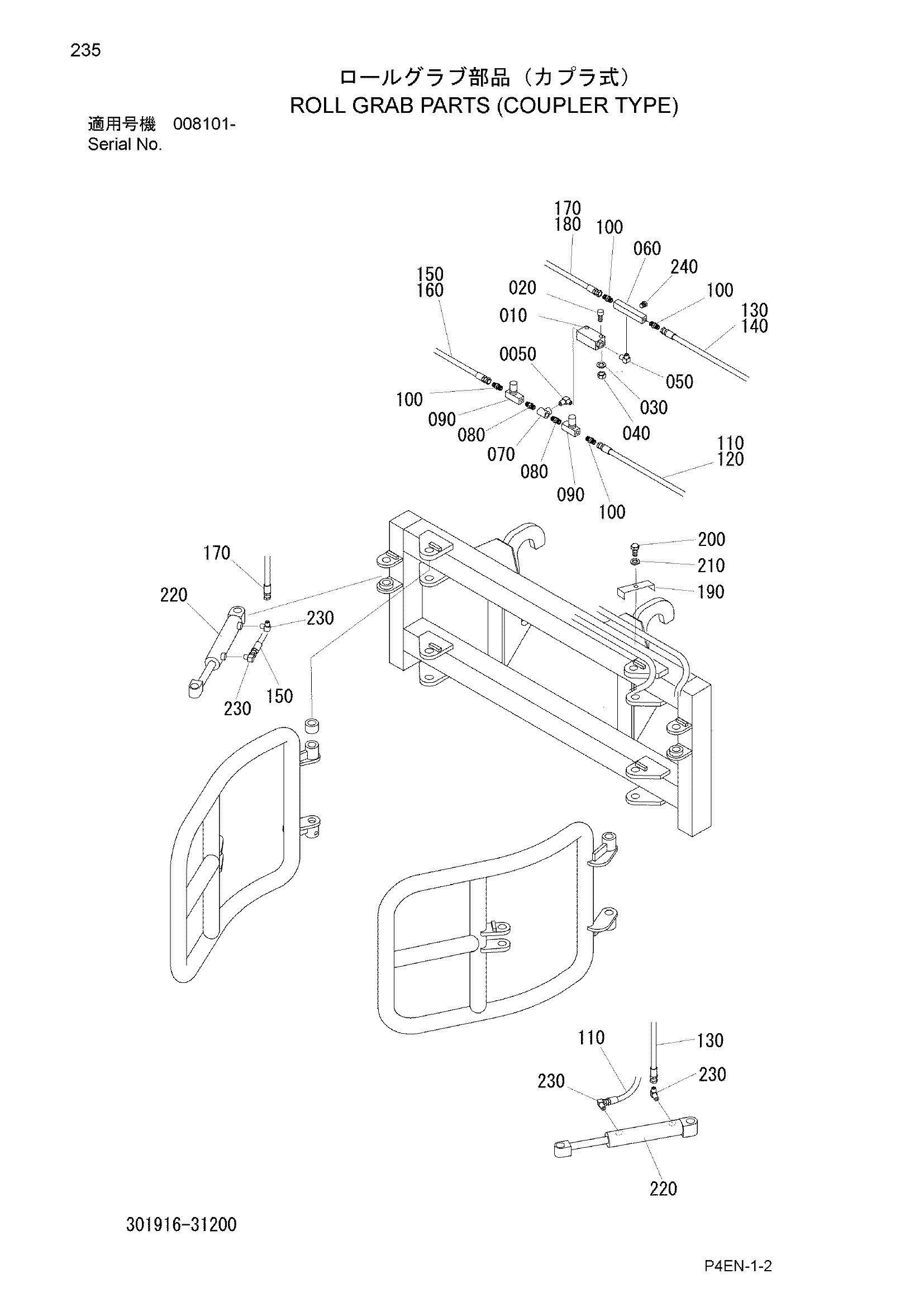

Заводская схема «Ролл граб детали (быстросъёмное устройство тип)» для HITACHI ZW20L. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 301916-11210 | Клапан, обратный в сборе | 1 |
| 020 | 100921-08045 | Болт | 2 |
| 030 | 108002-08020 | W/S | 2 |
| 040 | 103312-08065 | Гайка | 2 |
| 050 | 322061-11150 | Угловой штуцер | 2 |
| 060 | 301916-11220 | Адаптер | 1 |
| 070 | 123204-03000 | Тройник | 1 |
| 080 | 123207-03000 | Разъём | 2 |
| 090 | 301916-11230 | Клапан, остановка | 2 |
| 100 | 123301-03030 | Разъём | 4 |
| 110 | 125240-09085 | Шланг | 1 |
| 120 | 132110-15070 | Трубка, коил | 1 |
| 130 | 125240-09095 | Шланг | 1 |
| 140 | 132110-15080 | Трубка, коил | 1 |
| 150 | 125240-09075 | Шланг | 1 |
| 160 | 132110-15060 | Трубка, коил | 1 |
| 170 | 125240-09105 | Шланг | 1 |
| 180 | 132110-15090 | Коил, трубка | 1 |
| 190 | 301916-11240 | Кланп, шланг | 2 |
| 200 | 100112-08030 | Болт | 2 |
| 210 | 108002-08020 | W/S | 2 |
| 220 | 301916-11250 | Гидроцилиндр в сборе | 2 |
| 230 | 123304-03030 | Угловой штуцер | 4 |
| 240 | 123212-03000 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW20L и серийный номер машины. Это снижает риск заказа детали другого исполнения.
