Стальной кабина — HITACHI ZW20L

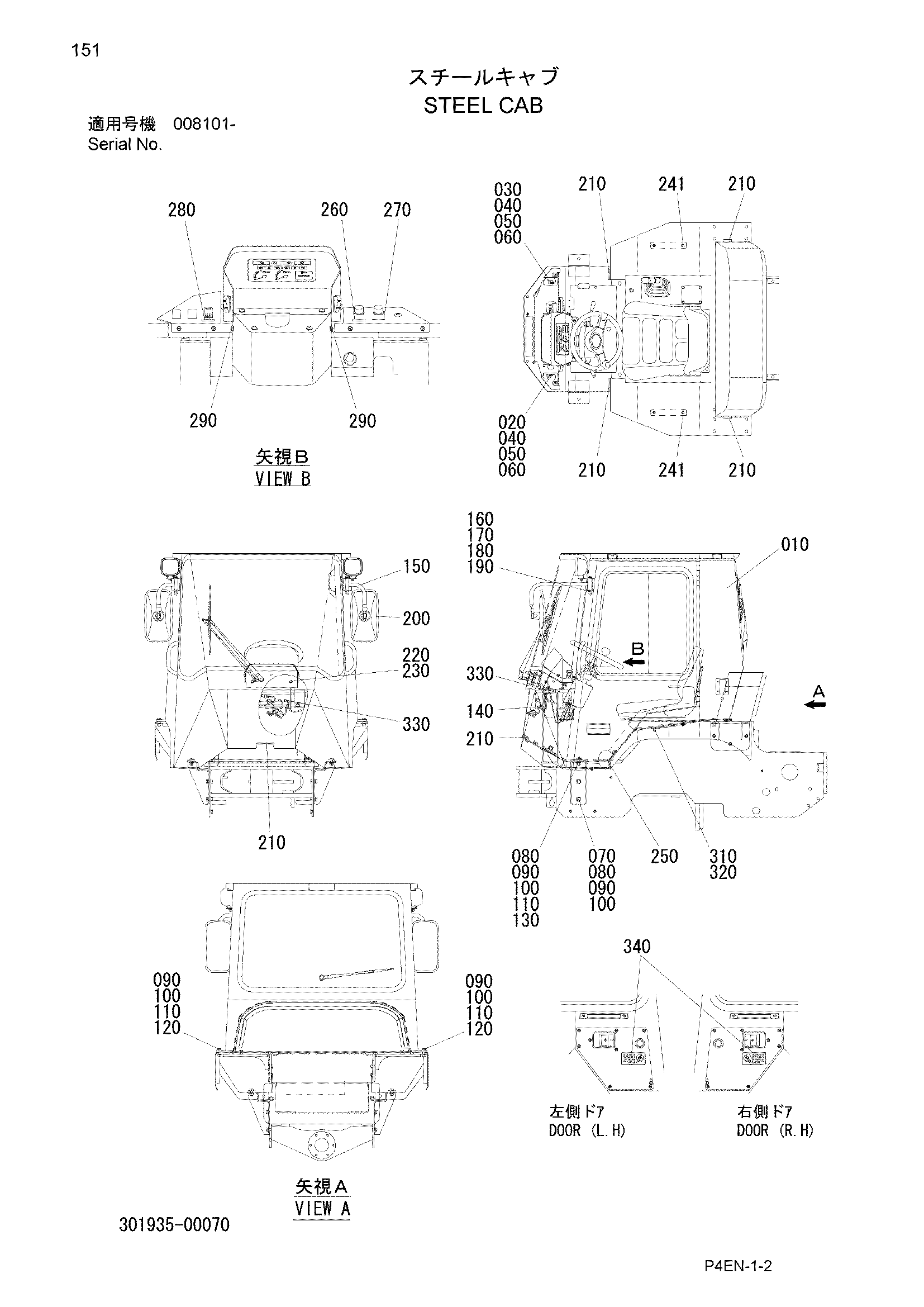

Заводская схема «Стальной кабина» для HITACHI ZW20L. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 301935-70000 | Стальной кабина в сборе | 1 |
| 020 | 301935-70110 | Крышка (левый) | 1 |
| 030 | 301935-70120 | Крышка (правый) | 1 |
| 040 | 100112-10016 | Болт | 1 |
| 050 | 108002-10025 | W/S | 2 |
| 060 | 108202-10020 | Шайба | 2 |
| 070 | 301935-70130 | Кронштейн | 2 |
| 080 | 100112-12035 | Болт | 6 |
| 090 | 108002-12030 | W/S | 8 |
| 100 | 360621-11160 | Шайба | 10 |
| 110 | 103312-12100 | Гайка | 4 |
| 120 | 100112-12045 | Болт | 2 |
| 130 | 311811-11270 | Шайба | 2 |
| 140 | 323935-60110 | Жгут проводов | 1 |
| 150 | 301935-70140 | Стойка | 2 |
| 160 | 100112-12100 | Болт | 2 |
| 170 | 108202-12025 | Шайба | 4 |
| 180 | 108002-12030 | W/S | 2 |
| 190 | 360939-51120 | Гайка | 2 |
| 200 | 336621-13150 | Зеркало, задний | 2 |
| 210 | 301935-70150 | Уплотнение резиновый | 2 |
| 220 | 301935-70160 | Крышка | 1 |
| 230 | 301622-11150 | Болт | 2 |
| 241 | 301935-70170 | Пробка | 2 |
| 250 | 301935-70180 | Коврик | 1 |
| 260 | 346871-21270 | Наклейка | 1 |
| 270 | 346871-21280 | Наклейка | 1 |
| 280 | 336121-26110 | Наклейка | 1 |
| 290 | 346121-31130 | Уплотнительная втулка | 2 |
| 310 | 100112-08012 | Болт | 2 |
| 320 | 108002-08020 | W/S | 2 |
| 330 | 130410-05000 | Хомут, трос | 2 |
| 340 | 302935-10150 | Наклейка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW20L и серийный номер машины. Это снижает риск заказа детали другого исполнения.
