Прямая лопата трубопроводы (3-золотник) — HITACHI ZW20L

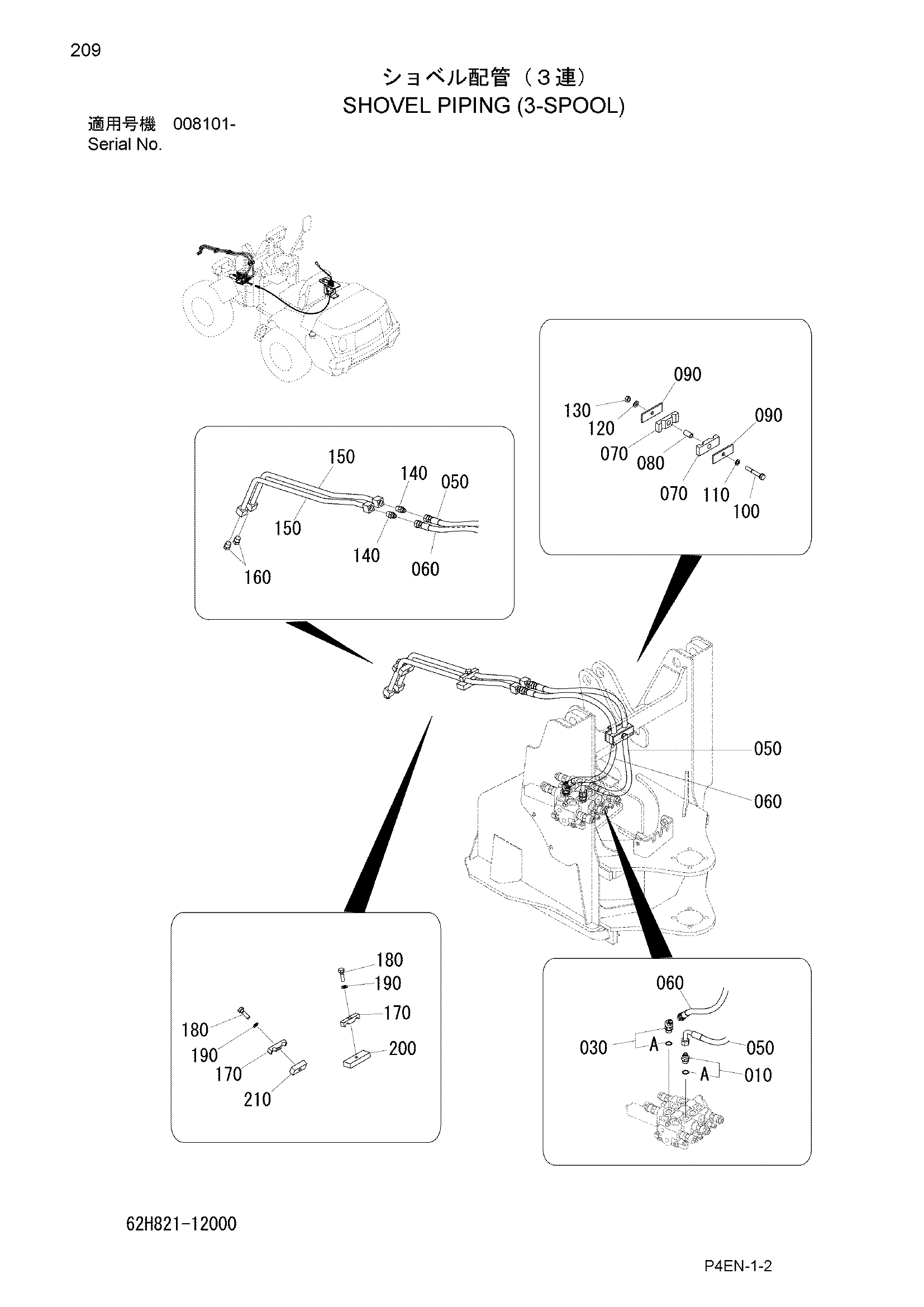

Заводская схема «Прямая лопата трубопроводы (3-золотник)» для HITACHI ZW20L. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | HL4209765 | Адаптер | 1 |
| 010A | 120112-90800 | Уплотнительное кольцо | 1 |
| 030 | HL4279249 | Угловой штуцер | 1 |
| 030A | 120112-90800 | Уплотнительное кольцо | 1 |
| 050 | 62H821-11140 | Шланг | 1 |
| 060 | 126240-09095 | Шланг | 1 |
| 070 | 336821-11290 | Резиновая прокладка | 2 |
| 080 | 323821-22150 | Проставка | 1 |
| 090 | 336821-11210 | Пластина | 2 |
| 100 | 100112-10070 | Болт | 1 |
| 110 | 108002-10025 | W/S | 1 |
| 120 | 108202-10020 | Шайба | 1 |
| 130 | 103312-10080 | Гайка | 1 |
| 140 | HL4215650 | Адаптер | 2 |
| 150 | 301826-12110 | Трубка | 2 |
| 160 | 123212-03000 | Пробка | 2 |
| 170 | 331901-16170 | Держатель | 2 |
| 180 | 100112-10035 | Болт | 2 |
| 190 | 108002-10025 | W/S | 2 |
| 200 | 337822-12120 | Пластина | 1 |
| 210 | 338826-65160 | Пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW20L и серийный номер машины. Это снижает риск заказа детали другого исполнения.
