Кабина корпус (1) — HITACHI ZW20L

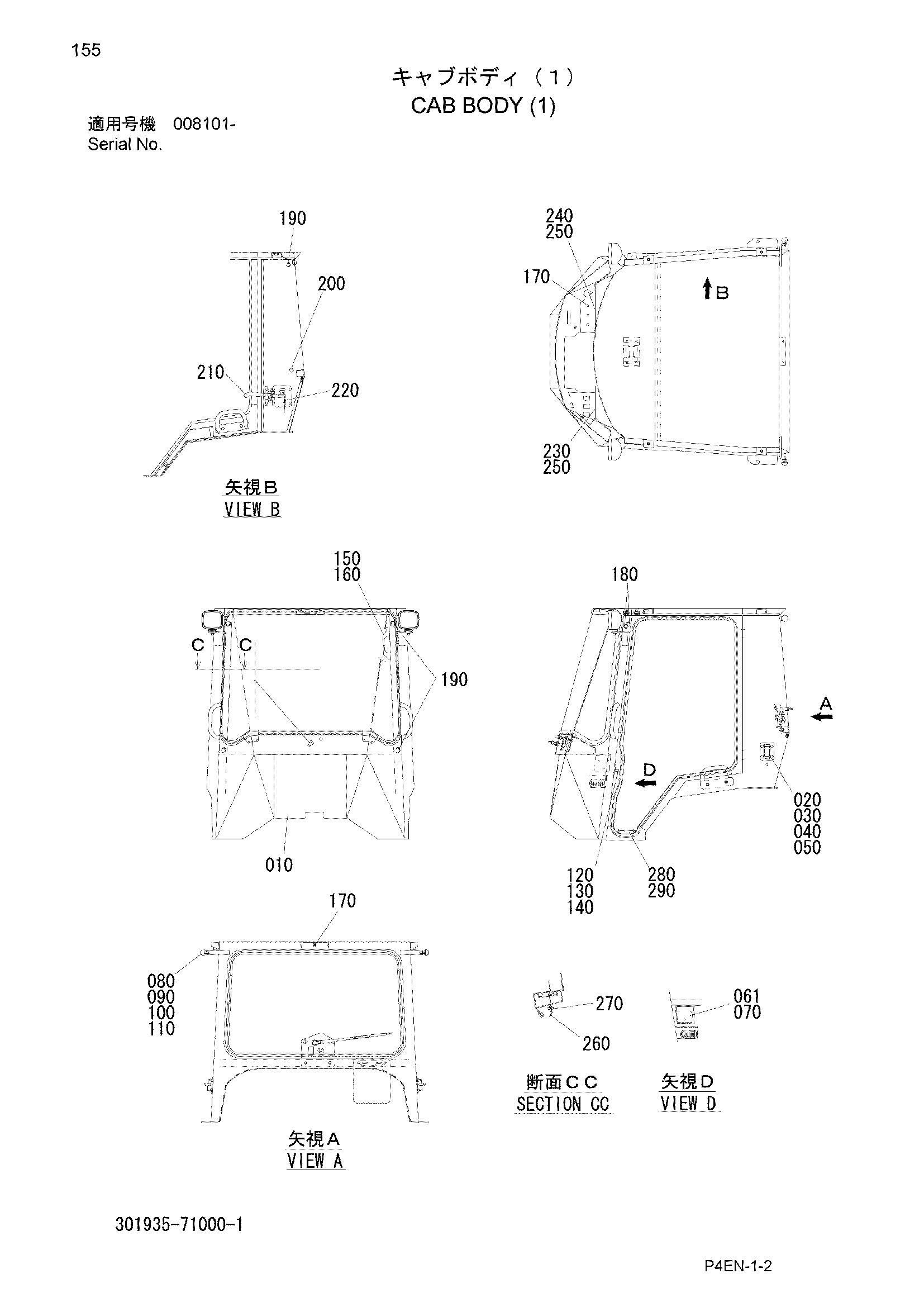

Заводская схема «Кабина корпус (1)» для HITACHI ZW20L. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 020 | 360934-11150 | Скальный | 2 |
| 030 | 100112-08025 | Болт | 8 |
| 040 | 108002-08020 | W/S | 8 |
| 050 | 108202-08016 | Шайба | 8 |
| 061 | 322939-81110 | Асхтрай | 1 |
| 070 | 323116-11320 | Винт, таппинг | 3 |
| 080 | 301935-71130 | Ограничитель | 2 |
| 090 | 103412-10080 | Гайка | 2 |
| 100 | 108002-10025 | W/S | 2 |
| 110 | 108202-10020 | Шайба | 2 |
| 120 | 301935-71140 | Ответная планка | 2 |
| 130 | 101102-08016 | Винт | 4 |
| 140 | 108202-08016 | Шайба | 4 |
| 150 | 301935-71150 | Рукоятка | 1 |
| 160 | 346933-18170 | Винт | 2 |
| 170 | 314934-18120 | Уплотнительная втулка | 2 |
| 180 | 156120-18200 | Уплотнительная втулка | 4 |
| 190 | 156120-24200 | Уплотнительная втулка | 3 |
| 200 | 301935-71160 | Уплотнительная втулка | 1 |
| 210 | 301935-71170 | Колпачок | 2 |
| 220 | 301935-71180 | Пружина | 2 |
| 230 | 301935-71190 | Панель (левый) | 1 |
| 240 | 301935-71210 | Панель (правый) | 1 |
| 250 | 314511-12240 | Винт | 4 |
| 260 | 301935-71220 | Крышка | 1 |
| 270 | 314511-12240 | Винт | 3 |
| 280 | 301935-71230 | Крышка | 2 |
| 290 | 314511-12240 | Винт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW20L и серийный номер машины. Это снижает риск заказа детали другого исполнения.
