HST трубопроводы (1) — HITACHI ZW20L

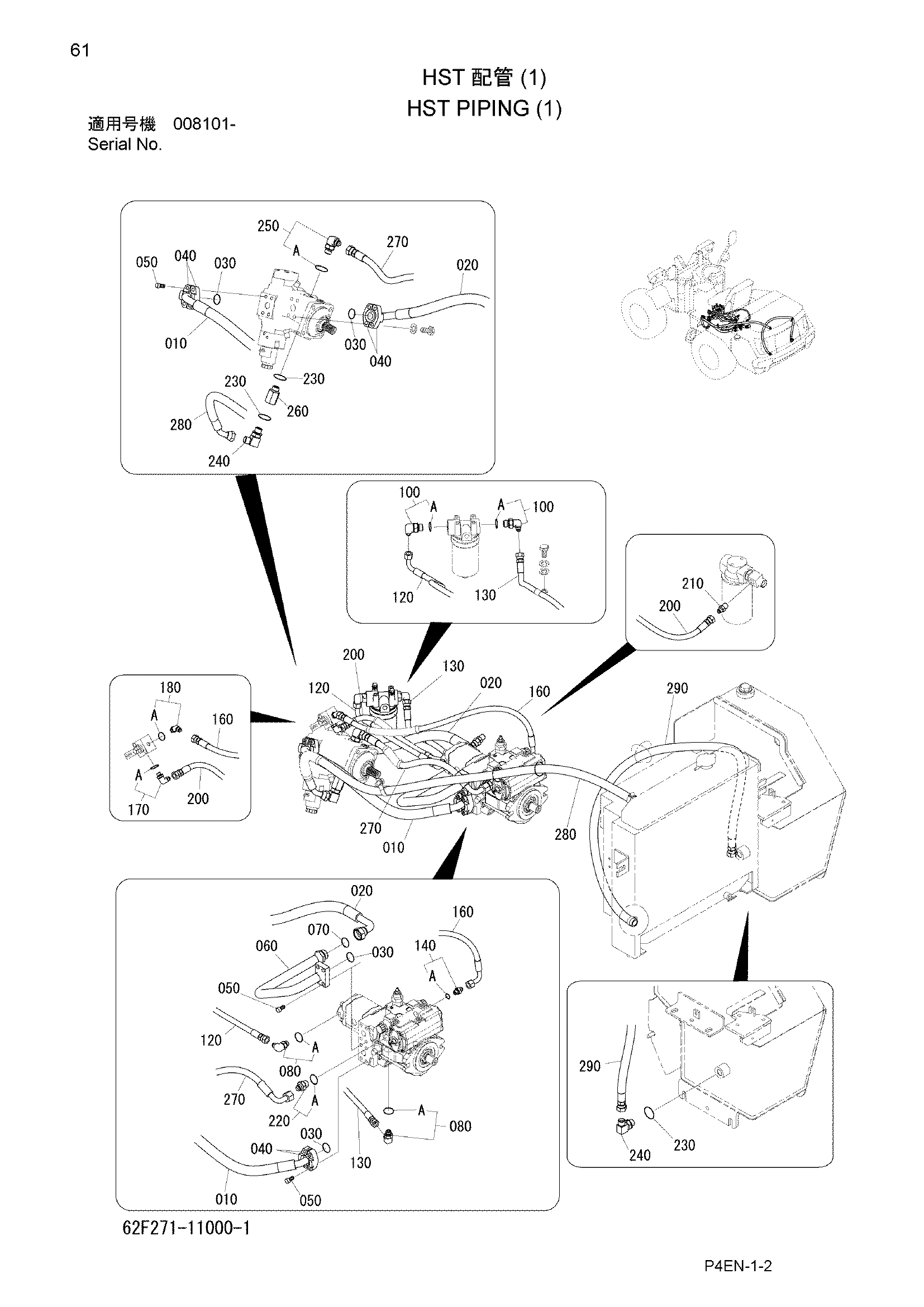

Заводская схема «HST трубопроводы (1)» для HITACHI ZW20L. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 301272-11150 | Шланг | 1 |
| 020 | 301272-11160 | Шланг | 1 |
| 030 | 301276-11160 | Уплотнительное кольцо | 4 |
| 040 | 301276-11170 | Разъёмный фланец | 6 |
| 050 | 100921-10035 | Болт | 12 |
| 060 | 301272-11170 | Трубка | 1 |
| 070 | 322271-11270 | Уплотнительное кольцо | 1 |
| 080 | HLA852333 | Угловой штуцер | 2 |
| 080A | 120011-01400 | Уплотнительное кольцо | 1 |
| 100 | HLA852343 | Угловой штуцер | 2 |
| 100A | 120011-01800 | Уплотнительное кольцо | 1 |
| 120 | 62H531-11110 | Шланг | 1 |
| 130 | 126260-09063 | Шланг | 1 |
| 140 | HLA852123 | Адаптер | 1 |
| 140A | 120011-01100 | Уплотнительное кольцо | 1 |
| 160 | 62F271-11110 | Шланг | 1 |
| 170 | HL4278240 | Угловой штуцер | 1 |
| 170A | 120112-90400 | Уплотнительное кольцо | 1 |
| 180 | HL4279245 | Угловой штуцер | 1 |
| 180A | 120112-90400 | Уплотнительное кольцо | 1 |
| 200 | 126260-09055 | Шланг | 1 |
| 210 | HL4215650 | Адаптер | 1 |
| 220 | HLA852144 | Адаптер | 1 |
| 220A | 120011-01800 | Уплотнительное кольцо | 1 |
| 230 | 120011-01800 | Уплотнительное кольцо | 3 |
| 240 | 124303-04000 | Угловой штуцер | 2 |
| 250 | HLA852344 | Угловой штуцер | 1 |
| 250A | 120011-01800 | Уплотнительное кольцо | 1 |
| 260 | 301276-11220 | Втулка | 1 |
| 270 | 62F271-11120 | Шланг | 1 |
| 280 | 301272-11190 | Шланг | 1 |
| 290 | 301272-11210 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW20L и серийный номер машины. Это снижает риск заказа детали другого исполнения.
