Кабина корпус (2) — HITACHI ZW20L

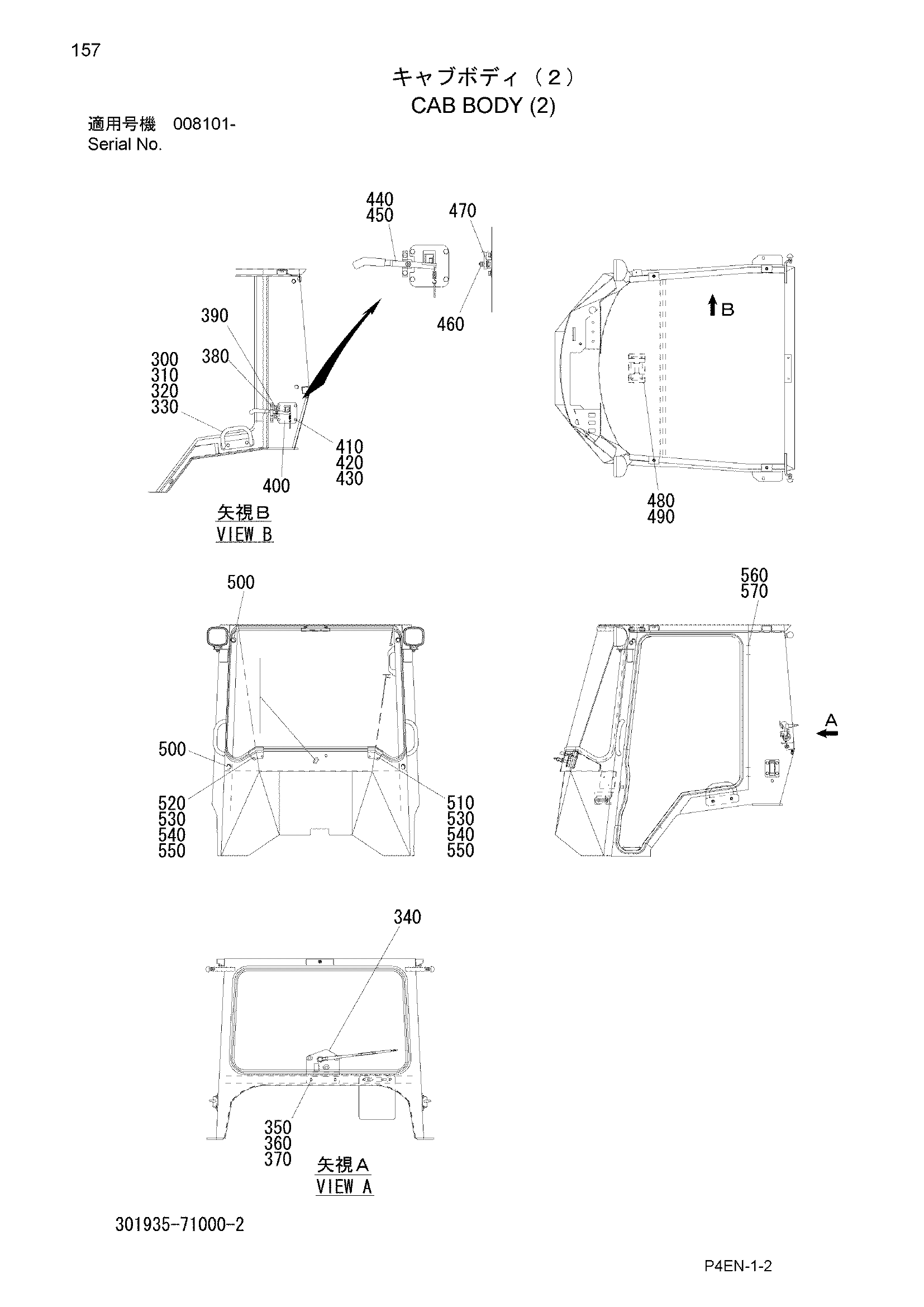

Заводская схема «Кабина корпус (2)» для HITACHI ZW20L. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 300 | 301935-71240 | Рукоятка | 2 |
| 310 | 100112-08020 | Болт | 4 |
| 320 | 108002-08020 | W/S | 4 |
| 330 | 108202-08016 | Шайба | 4 |
| 340 | 301935-71250 | Кронштейн | 1 |
| 350 | 100112-08020 | Болт | 2 |
| 360 | 108002-08020 | W/S | 2 |
| 370 | 108202-08016 | Шайба | 2 |
| 380 | 301935-71260 | Кронштейн | 2 |
| 390 | 301935-71270 | Кронштейн | 2 |
| 400 | 301935-71280 | Крышка | 2 |
| 410 | 100112-06016 | Болт | 16 |
| 420 | 108002-06015 | W/S | 16 |
| 430 | 108202-06016 | Шайба | 16 |
| 440 | 301935-71290 | Рычаг (правый) | 1 |
| 450 | 301935-71310 | Рычаг (левый) | 1 |
| 460 | 103312-06050 | Гайка | 4 |
| 470 | 108202-06016 | Шайба | 4 |
| 480 | 301935-71320 | Кронштейн | 1 |
| 490 | 101002-05016 | Винт | 2 |
| 500 | 370621-11150 | Уплотнительная втулка | 2 |
| 510 | 301935-71330 | Кронштейн (левый) | 1 |
| 520 | 301935-71340 | Кронштейн (правый) | 1 |
| 530 | 100112-06016 | Болт | 4 |
| 540 | 108002-06015 | W/S | 4 |
| 550 | 108202-06016 | Шайба | 4 |
| 560 | 100112-10030 | Болт | 8 |
| 570 | 108002-10025 | W/S | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW20L и серийный номер машины. Это снижает риск заказа детали другого исполнения.
